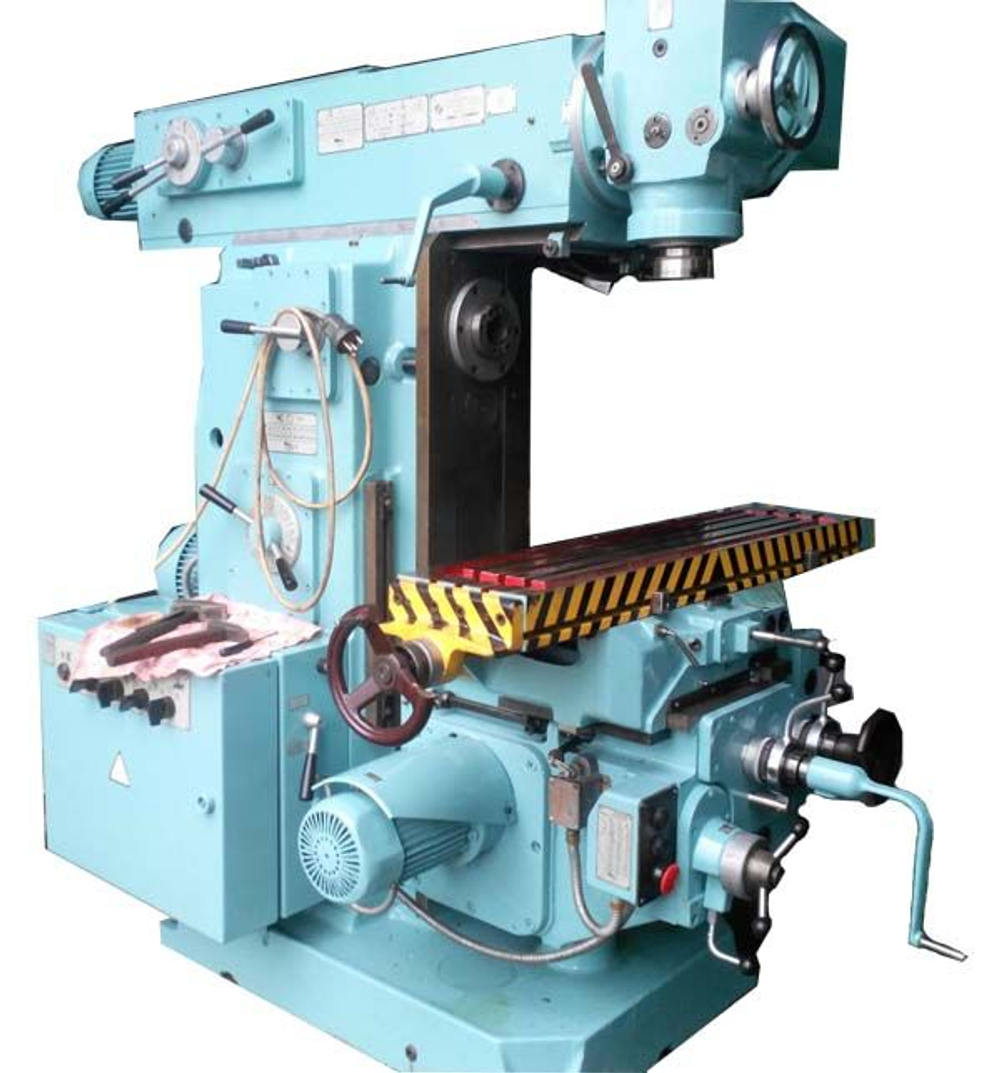

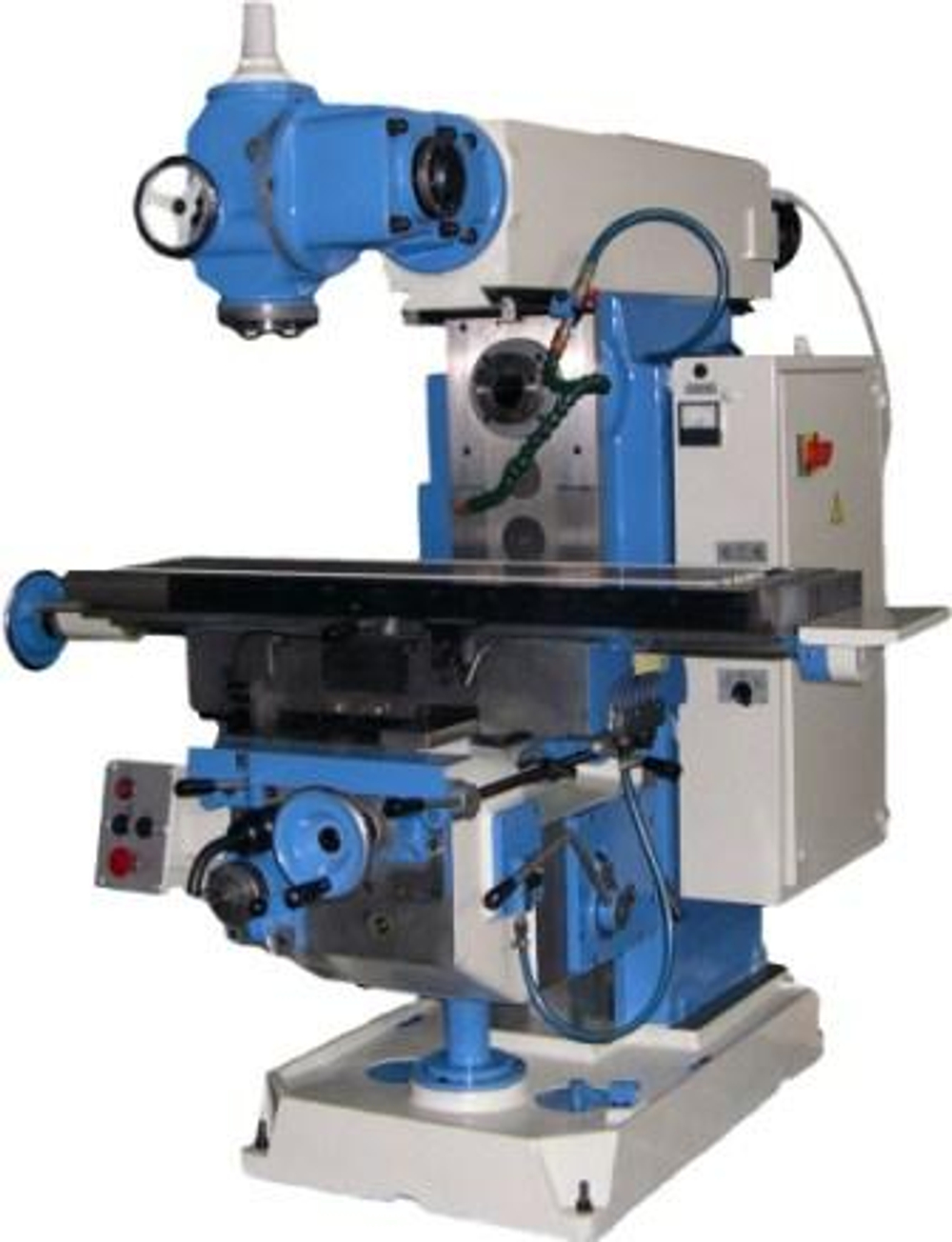

Широкоуниверсальный фрезерный станок ДЗФС 6К81Ш

Широкоуниверсальный фрезерный станок 6К81Ш - металлообрабатывающий станок для проведения фрезерных и сверлильных работ, зенкерования и растачивания отверстий в заготовках из металлов (цветных и черных) и сплавов в условиях серийного (преимущественно, мелко- и среднесерийного) и единичного производства.

Особенности модели

Выделяют ряд характерных особенностей широкоуниверсального фрезерного станка 6К81Ш:

• широкий диапазон передач, обеспечивающий возможность использования оборудования в различных режимах фрезерования и сверления;
• автоматическая система поточной смазки узлов и подвижных частей в процессе работы;
• стабильный главный привод;
• устройство широкоуниверсального фрезерного станка 6К81Ш позволяет проводить обслуживание и переналадку оборудования без демонтажа крупных узлов и/или сложных технических работ.

Принцип работы и особенности конструкции станка

На подвижном хоботе-ползуне станка смонтирована поворотная головка с вертикальным шпинделем. Вращение вертикального и горизонтального шпинделей, а также перемещение стола осуществляются от отдельных электродвигателей.

Стол имеет механическую подачу и быстрые перемещения в продольном, поперечном и вертикальном направлениях. Ручные и механические перемещения сблокированы. Остановка стола может производиться упорами и вручную. Повышенная мощность привода и жесткость станка обеспечивают работу на скоростных режимах фрезерования.

Широкий диапазон скоростей шпинделя и подач стола обеспечивает возможность обработки изделий на оптимальных режимах резания.

Для вращения шпинделя и механических подач стола предусмотрены приводы от отдельных электродвигателей. Стол станка может совершать быстрые перемещения в трех направлениях.

Ручной и механический приводы сблокированы. Выключение механических перемещений стола может осуществляться упорами и вручную. Для торможения шпинделя применяется электромагнитная муфта.

Повышенная мощность электродвигателей и жесткость станка обеспечивают обработку изделий. на скоростных режимах резания твердосплавным инструментом.

Станок может применяться в единичном мелкосерийном и серийном производстве.

Класс точности станка П. Шероховатость обработанной поверхности V4—V5.

Габарит рабочего пространства широкоуниверсального фрезерного станка 6К81Ш

Расположение составных частей широкоуниверсального консольно-фрезерного станка 6Р81Ш

Расположение составных частей фрезерного станка 6Р81Ш

Составные части широкоуниверсального консольно-фрезерного станка 6Р81Ш

1. Станина - 6Р81Г-11.001
2. Станина - 6Р11-11.000
3. Серьга - 6Р81Г-11.000
4. Ограждение - 6Р11-12.000
5. Привод шпинделя - 6Р81Г-21.01
6. Привод шпинделя - 6Р11-21.01
7. Коробка скоростей - 6Р81Г-31.02
8. Переключение коробки скоростей - 6Р81Г-33.01
9. Коробка подач - 6Н81Г-51.02А
10. Редуктор - 6Н81Г-52.01
11. Коробка реверса - 6Н81Г-53.01А
12. Переключение подач - 6Н81Г-55.02
13. Консоль - 6Н81Г-60.05
14. Стол - 6Н81Г-70.01А
15. Стол - 6H81-70.01
16. Система смазки стола и консоли - 6Н81Г-83.02
17. Система смазки стола и консоли - 6H81-83.02
• Система охлаждения - 6Р81Г-84.01
• Система охлаждения - 6Р11-84.01
• Система охлаждения - 6Р81Ш-84.01
18. Электрошкаф - 6Р81Г-95.02А
• Злектрошкаф - 6Р81Ш-95.02А
19. Электрооборудование - 6Р81Г-99.05А
20. Электрооборудование - 6Р11-99.06А
21. Электрооборудование - 6Р81Ш-99.001А
22. Фрезерная головка - 6Р11-32.000
23. Поворотная головка - 6Т81Ш-31
24. Ползун - 6Т81Ш-44

• Принадлежности - 6Р81Г.ОП
• Принадлежности - 6Р11.ОП
• Принадлежности - 6Р81Ш,ОП

Расположение органов управления фрезерным станком модели 6Р81Ш

Расположение органов управления фрезерным станком модели 6Р81Ш

Перечень органов управленияя станком 6Р81Ш и их назначение

1. Автоматический выключатель электросети
2. Выключатель электронасоса охлаждения
3. Переключатель направления вращения шпинделя
4. Кнопка "Пуск шпинделя"
5. Кнопка "Пуск подачи"
6. Кнопка "Общий стоп"
7. Кнопка "Толчок шпинделя"
8. Рукоятка переключения скоростей шпинделя
9. Рукоятка переключения перебора шпинделя
10. Рукоятка переключения подач стола
11. Рукоятка переключения перебора коробки подач
12. Рукоятка включения механической вертикальной подачи
13. Рукоятка включения механической поперечной подачи
14. Рукоятка включения механической продольной подачи
15. Маховик ручного продольного перемещения стола
16. Рукоятка ручного вертикального перемещения стола
17. Маховичок ручного поперечного перемещения стола
18. Рукоятка включения ускоренной подачи во всех направлениях
19. Рукоятка закрепления стола от вертикального перемещения
20. Рукоятка закрепления стола от продольного перемещения
21. Рукоятка закрепления стола от поперечного перемещения
22. Упоры выключения продольного механического перемещения стола
23. Упоры выключения поперечного перемещения стола
24. Упоры выключения вертикального перемещения стола
25. Рукоятка привода ручного насоса смазки
26. Выключатель местного освещения
27. Квадрат перемещения хобота
28. Квадрат для закрепления хобота
29. Винты и гайки закрепления верхних салазок от поворота (для станка 6P81)
30. Гайка закрепления серьги
31. Маховичок перемещения пиноли
32. Рукоятка зажима пиноли
33. Квадрат поворота головки
34. Рукоятка переключения скоростей поворотного шпинделя ползуна
35. Переключатель направления вращения поворотного шпинделя
36. Переключатель выбора работы шпинделей (горизонтального, поворотного или обоих вместе)
37. Маховичок включения и регулирования подачи охлаждающей жидкости

Кинематическая схема горизонтально-фрезерного станка 6Р81Ш

Схема электрическая фрезерного станка 6Р81Ш
