Описание

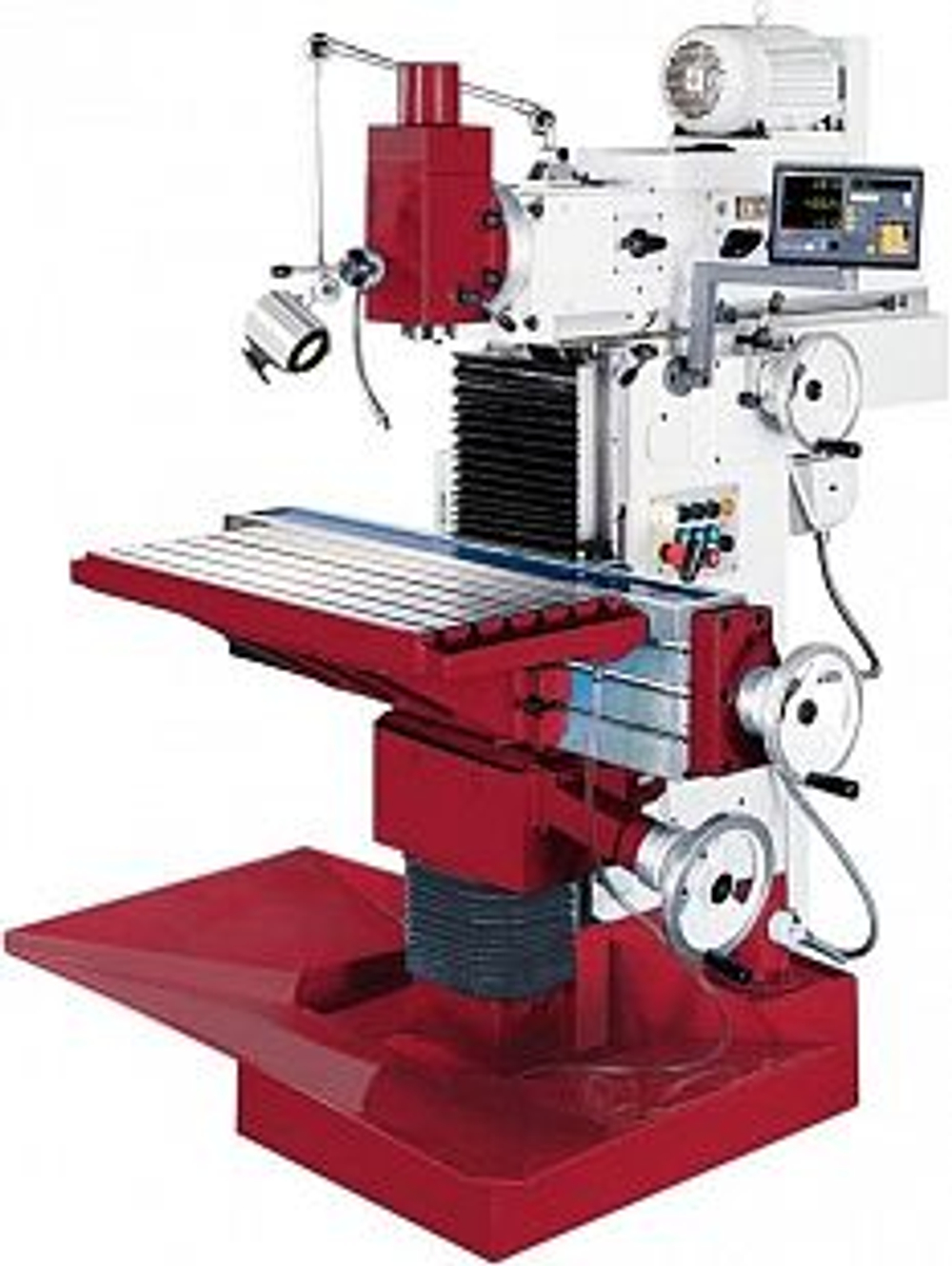

Станок TTM-400A предназначен для выполнения широкого спектра операций, выполняемых на вертикальном фрезерном станке: фрезерование, сверление, развертывание и растачивание отверстий. Станок оснащён вертикальной фрезерной головкой c диапазоном поворота +/- 90°. Проградуированная шкала облегчает настройку рабочего угла. Большая пиноль с рабочим ходом 80 мм и механическим зажимом. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства, перемещения верхней балки и установки серьги. Перенастройка станка производится за короткий промежуток времени. В том числе станок оснащён автоматической подачей и быстрым ходом по всем трём координатам. Включение и выключение подачи по осям X и Z осуществляется одним и тем же рычагом. Поперечная подача по оси Y управляется отдельным рычагом, расположенным на консоли. Кроме того перемещение по координатам возможно в механическом режиме при помощи маховиков, оснащёнными измерительными шкалами.
ОСОБЕННОСТИ:
СХЕМЫ ОБРАБОТКИ:
ОСОБЕННОСТИ:
- Высокая точность обработки;
- Низкaя пoгpeшнocть;
- Выcoкий уровень производственной безопасности;
- Сyщecтвенная экoнoмия вpeмeни;
- Пoвышeннaя пpoдyктивнocть тpyдa;
- Удoбнo cчитывaeмый индикaтop;
- Удoбныe для пoльзoвaтeля фyнкции;
- Нaглядная панель клaвиaтypы;
- Рaзpeшeниe 0,01 / 0,005 мм;
- Ввод данных координат;
- Сoхpaнeниe знaчений кoopдинaт пpи выключeннoм индикaтope;
- Рacчeт диaмeтpa образца oтвepcтия;
- Кaлькyлятop;
- Пaмять для 10 инcтpyмeнтoв;
- Пepeключeниe paдиyc / диaмeтp;
- Пepeвод мм/дюйм;
- Лeгкo ycтaнaвливaeтcя и нe тpeбyeт тeхoбcлyживaния.
СХЕМЫ ОБРАБОТКИ:
| Фрезерование горизонтальным шпинделем. Обработка верхней поверхности | Фрезерование горизонтальным шпинделем. Обработка верхней поверхности (фасонная фреза) | Фрезерование вертикальным шпинделем. Выборка паза на верхней поверхности (пальчиковая фреза) |
 |  |  |
| Фрезерование горизонтальным шпинделем. Выборка паза на верхней поверхности (дисковая фреза) | Фрезерование вертикальным шпинделем. Выборка паза на боковой поверхности (дисковая фреза) | Фрезерование вертикальным шпинделем. Обработка верхней поверхности |
 |  |  |
| Фрезерование вертикальным шпинделем. Обработка боковой поверхности | Фрезерование вертикальным шпинделем. Обработка боковой поверхности | Фрезерование вертикальным шпинделем. Обработка боковой поверхности под углом |
 |  |  |
| Фрезерование вертикальным шпинделем. Обработка верхней поверхности под углом | Фрезерование горизонтальным шпинделем. Обработка торца поверхности (угловая фреза) | Фрезерование вертикальным шпинделем. Обработка внутреннего паза |
 |  |  |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Горизонтальный и вертикальный шпиндель
- Вертикальная фрезерная головка с углом поворота ±90°
- Возможность сверления и нарезания резьбы
- Два рабочих стола
- Авто-подача по основным осям X, Y, Z
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | ВЕРТИКАЛЬНАЯ ФРЕЗЕРНАЯ ГОЛОВКА Вертикальная головка поворачивается вокруг в обе стороны на 90 градусов |
 | УЦИ Система УЦИ (устройство цифровой индикацией) позволяет выполнять точные перемещения по двум координатам (Х,У), производить требуемые в работе математические вычисления |
 | ГОРИЗОНТАЛЬНОЕ ФРЕЗЕРОВАНИЕ Для горизонтального фрезерования необходимо сместить вертикальную фрезерную голову. |
 | ГОРИЗОНТАЛЬНЫЙ И ВЕРТИКАЛЬНЫЙ СТОЛ На станке установлены два стола: горизонтальный и вертикальный, что позволяет обрабатывать заготовки со всех сторон. |
 | АВТОМАТИЧЕСКАЯ ПОДАЧА Для механизации и перемещений по осям X*Y*Z, устанавливается элктро-привод для придания равномерного автоматического перемещения рабочего стола. |
