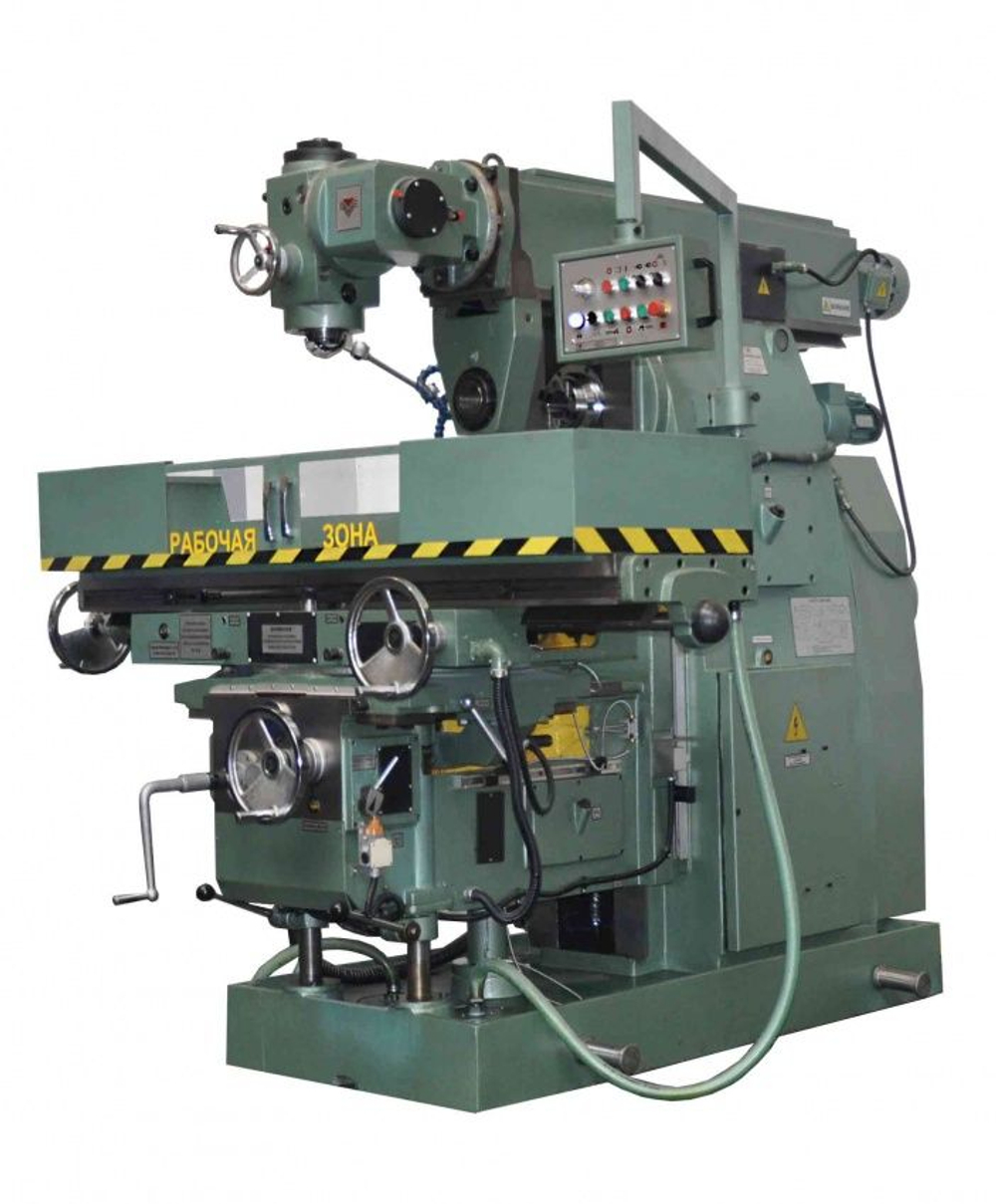

Станок широкоуниверсальный консольно-фрезерный 6Н83Ш предназначен для выполнения операций фрезерования, расточки и сверления на различных видах материалов: стали, цветных металлах и пластика.
Преимуществом широкоуниверсальных станков является возможность производить с одной установки обработку заготовки с разных сторон. Для этого шпиндельная головка смонтирована на выдвижном хоботе и может поворачиваться под углом в двух взаимно перпендикулярных плоскостях. Предусмотрено как раздельное, так и одновременная работа двумя шпинделями.
Элементная база состоит из:
- станины;
- подошвы;
- рабочего стола;
-подвижной консоли;
-горизонтального шпиндельного узла.
Основные узлы и агрегаты:
-коробка скоростей;
-коробка подач;
-горизонтально-вертикальный подвижный шпиндель;
-механизмы перемещения стола и консоли;
- электрооборудование.
Станки серии 6Н оснащены электромагнитными муфтами, управления коробки передач, а также в нее интегрирован храповой механизм переключения скоростей.
Управление рабочим органом станка-комбинированное: включает в себя пульт и рабочие рукоятки.
