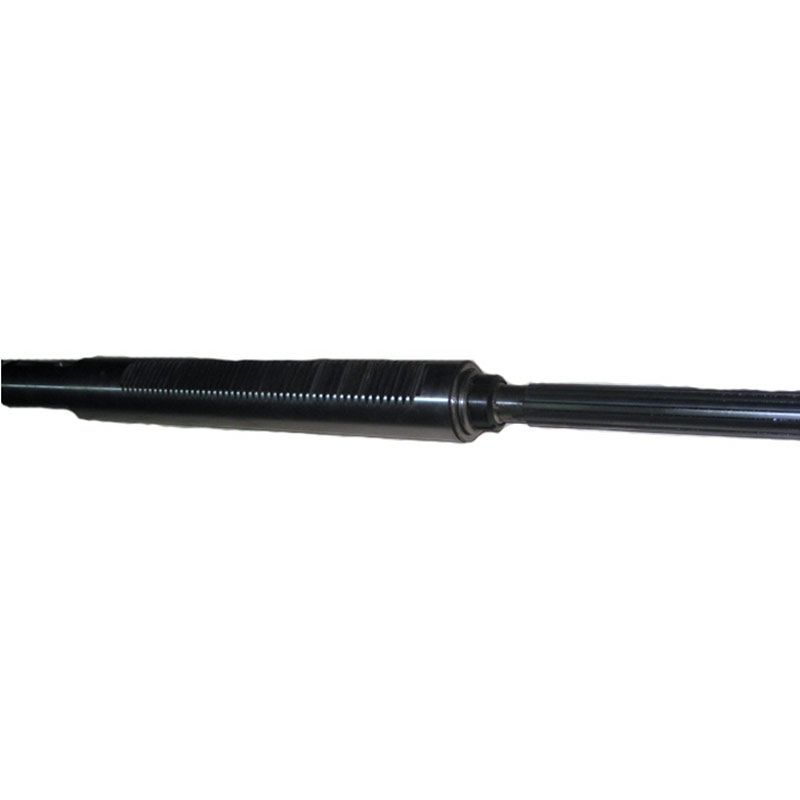

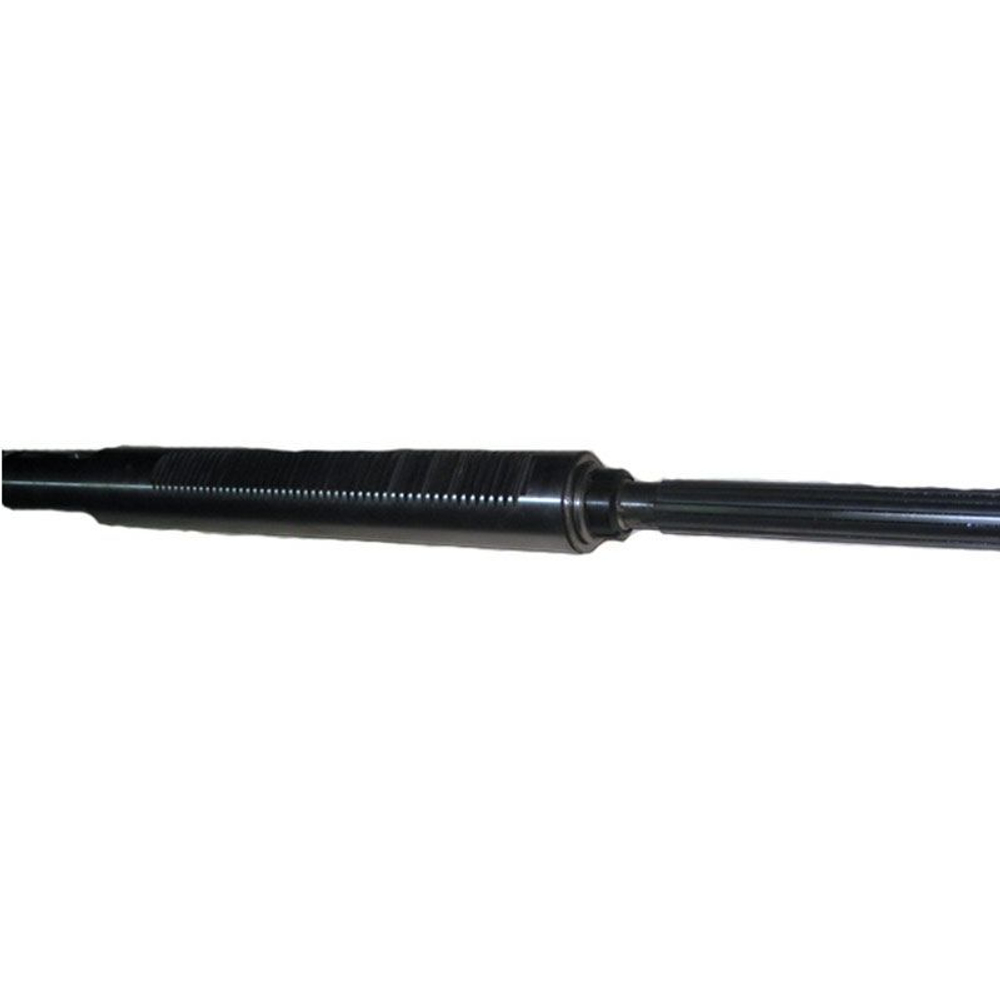

Шпиндель в сборе с пинолью и подшипниками для радиально-сверлильного станка 2М57 2576.81.55.000
На рисунке ниже показана конструкция характерного для сверлильных станков шпиндельного узла. Втулка 7, с жестко насаженными
колесами 6 и 8 (17 и 19 на рис. 26), вращается в двух шарикоподшипниках. На верхнем конце шпинделя нарезаны шлицы, которыми он входит внутрь втулки, получая от нее вращение. Нижний участок его смонтирован на подшипниках в пиноли 4. Конструкция узла такова, что шпиндель, свободно вращаясь, не имеет осевого смещения относительно пиноли. Последняя, получая вертикальную подачу от реечного колеса 5, увлекает за собой шпиндель. Когда при сверлении шпиндель перемещается вниз или вверх, возвращаясь в исходное положение, шлицевый участок его скользит в шлицах втулки без нарушения кинематической связи. Сила подачи при сверлении воспринимается упорным подшипником, смонтированным в нижней части пиноли, а сама пиноль перемещается в круговых направляющих корпуса (см. рис. 25, б) шпиндельной бабки 4.
Нижний конец шпинделя имеет коническое отверстие определенного стандартного размера. В него вводится хвостовик инструмента 1 и удерживается там силой трения. Шпиндель имеет отверстие 2, в которое вводится клин 3 для выталкивания инструмента. В случае необходимости закрепления в шпинделе инструмента различных диаметров с хвостовиками, меньшими размера гнезда, применяют переходные втулки.
