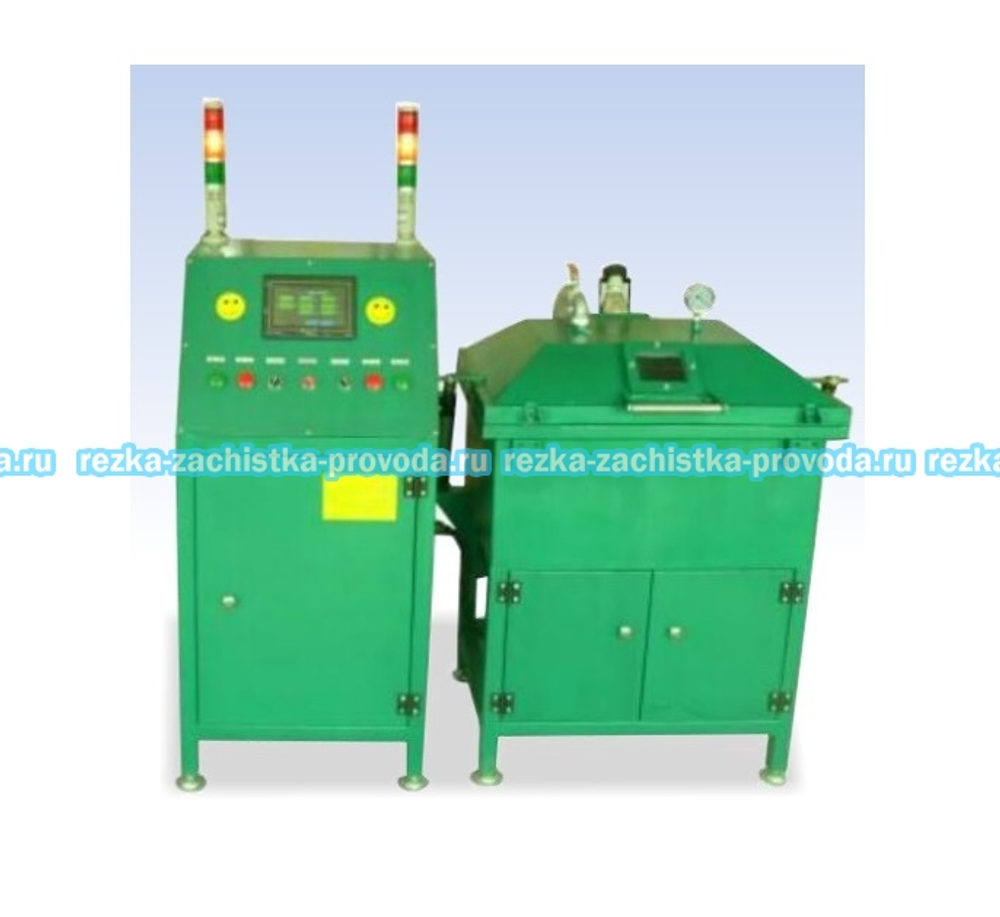

Вакуумно-нагнетательная система пропитки моточных изделий используется для качественного изолирования трансформаторов, реле, моторов, индукторов и так далее. В отличие от обычного метода погружения изделия в пропиточный материал, данная система использует вакуум для высочайшего качества пропитки и 100% уверенности в конечном результате. Система использует одну или две вакуумные камеры, из которых под воздействие вакуумного насоса откачивается воздух и пропиточные материал заполняет все пустоты внутри изделия, что невозможно добиться при обычном методе окунания, так как воздушные слои внутри изделия мешают свободному протеканию материала пропитки. Система имеет вакуумметр , контроллер установки основных параметров процесса , а так же инспекционное окно для контроля процесса пропитки. Простой интерфейс контроллера системы обеспечивает надежную работу и исключает человеческие ошибки в процессе эксплуатации.
Принцип работы:
- Оператор укладывает моточные изделия на специальную полку вне системы, после чего устанавливает ее в камеру пропитки.
- После чего оператор нажимает кнопку запуска на лицевой панели контроллера, крышка вакуумного модуля закрывается автоматически , после чего включается вакуумные насос и начинается процесс пропитки.
- Уровень жидкости повышается, то установленного значения и заполняет пустоты в изделиях.
- После окончания процесса отключается вакуумный насос и крышка открывается автоматически. Процесс пропитки окончен.
Технические характеристики:
Модель | VI-1 | VI-2 |
Электропитания | 380 В , 50/60 Гц | |
Мощность | 735,5 Вт | |
Вес | 200 кг | 350 кг |
Количество камер для пропитки | 1 | 2 |
Внутренние размеры камеры, ДхГхВ, мм | 700х500х300 (возможно увеличение опционально) | |
Внешне габариты системы, ДхГхВ, мм | 950х660х1160 | 1900х660х1160 |
Стандартная высота пропитки | 80 мм (опционально возможно увеличение) | |
