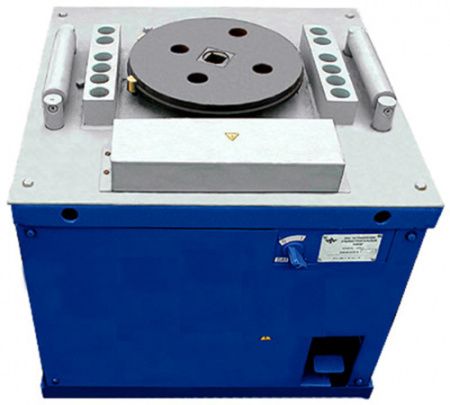

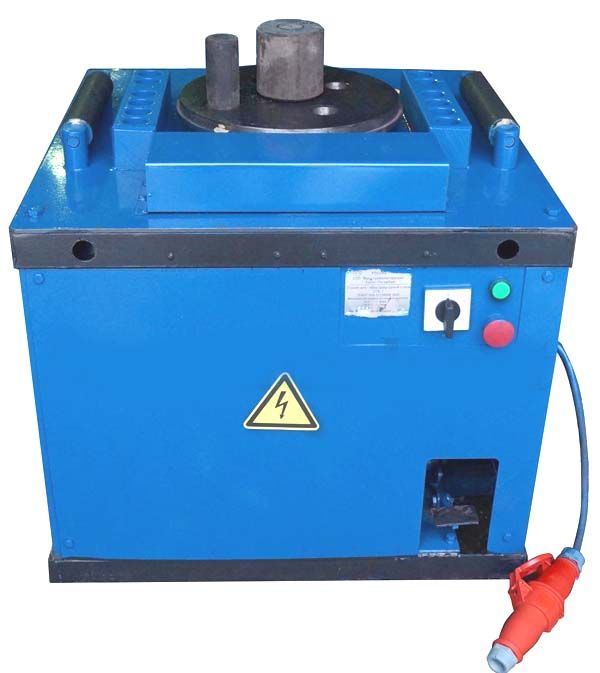

Станок для гибки арматуры Завод СГА-1

Станок для гибки арматуры СГА-1 - гибочный станок, предназначенный для холодной промышленной гибки арматуры в условиях заводского производства или строительства. Во втором случае станок СГА-1 может применяться на открытых строительных площадках (под навесом) непосредственно на месте укладки железобетонных конструкций.

Станок для гибки арматуры СГА-1 - универсальный станок для гибки арматурных сталей придает арматурным стержням заданную форму путем отгибов крюков на концах стержней, которые служат для изготовления хомутов, монтажных петель и пр.

Конструкция

Конструктивная схема гибочного станка СГА-1 включает в себя следующие основные элементы:

• несущая рама;
• фундаментная плита;
• редуктор;
• устройство для гибки арматурных прутьев;
• электрическое оборудование;
• средства управления (педали).

Станок для гибки арматуры СГА-1 используется при производстве трубопроводов различного назначения; решение некоторых прикладных задач в машиностроении (например, производство выхлопных труб, элементов топливной системы, гидравлики и т.д.); монтаж трубопроводов и подгонка труб непосредственно на строительной площадке; изготовление несущих конструкций (ферм, каркасов, опор,арок и т.д.) из металлической трубы или профиля.

Станок предназначен для холодной гибки прутков арматуры железобетонных конструкций в цехах заводов и на строительных площадках под навесом.

Универсальный станок для гибки арматурных сталей придает арматурным стержням заданную форму путем отгибов крюков на концах стержней, которые служат для изготовления хомутов, монтажных петель и пр.

Вращение на входной вал червячного редуктора передается через шестерни и клиноременную передачу от электродвигателя. Изменение частоты вращения гибочного диска производиться перестановкой шестерен. Для выполнения требований экологии предусмотрено удаление окалины с листа рамы через воронку, присоединяемую к цеховой вытяжной вентиляции.

 СГА-1 работает следующим образом: Пруток укладывается на гибочный диск между центральным пальцем с роликом, гибочным пальцем и упорным штырем с роликом. При вращении диска гибочный палец заклинивает пруток и изгибает его вокруг ролика на угол, задаваемый установкой кулачка. При возврате диска гибочный палец освобождает согнутый пруток и останавливается после нажатия вторым кулачком на второй конечный выключатель. Изделия из прутков арматуры радиусом гиба 55мм изгибаются вокруг ролика, а радиусом 20 мм - непосредственно вокруг центрального пальца. Изделия из прутков диаметром до 14 мм с внутренним радиусом 12 мм изгибаются при установке вилки и кронштейна.

Станок СГА-1. Плита и приспособления для гибки арматуры

СГА-1 Плита и приспособления для гибки арматуры. Комплект поставки

1. Плита
2. Диск
3. Ролик СГА-1.06.006
4. Палец центральный СГА-1.06.002
5. Штырь СГА-1.06.008
6. Ролик СГА-1.06.009
7. Рольганг
8. Кулачок останова
9. Выключатель конечный останова
10. Кулачок реверса
11. Выключатель конечный реверса
12. Палец СГА-1.06.007

СГА-1 Запасные части для станка гибки арматуры

• Вал вертикальный СГА-1.02.004
• Вилка СГА-1.08.001
• Колесо червячное СГА-1.02.023
• Кронштейн СГА-1.09.010
• Палец СГА-1.06.007
• Палец центральный СГА-1.06.002
• Ролик СГА-1.06.006
• Ролик СГА-1.06.009
• Червяк СГА-1.02.011
• Шестерня СГА-1.02.012
• Шестерня СГА-1.02.013
• Шестерня СГА-1.02.019
• Шестерня СГА-1.02.021
• Штырь СГА-1.06.008

Расположение составных частей на станке для гибки арматуры СГА-1

1. Рама станка сварная
2. Редуктор
3. Плита
4. Приспособление для гибки арматуры
5. Педаль
6. Электропривод

Кинематическая схема станка для гибки арматуры СГА-1

1. Электродвигатель
2. Шкив d₁ = 98 мм
3. Ремень клиновый
4. Шкив d₂ = 260 мм
5. Шарикоподшипник № 208
6. Шестерня z = 19
7. Шестерня z = 37
8. Шестерня z = 16
9. Шестерня z = 40
10. Червяк z = 2
11. Червячное колесо z = 60
12. Роликоподшипник № 7310
13. Шарикоподшипник № 118

Схема электрическая станка для гибки арматуры СГА-1

Перечень электрооборудования станка для гибки арматуры СГА-1:

• Электродвигатель - М
• Магнитный пускатель - КМ-1.КМ-2
• Автоматический выключатель - SA1
• Конечный выключатель педали - SQ1
• Конечный выключатель реверса - SQ2
• Конечный выключатель останова - SQ3
• Тепловое реле - РТ1
• Кнопка останова - К1
