Устройство размотки провода KS-W220 – это малогабаритное электромеханическое оборудование непрерывного действия, предназначенное для обеспечения равномерного натяжения линии кабеля, направляемого в зону обработки других станков.

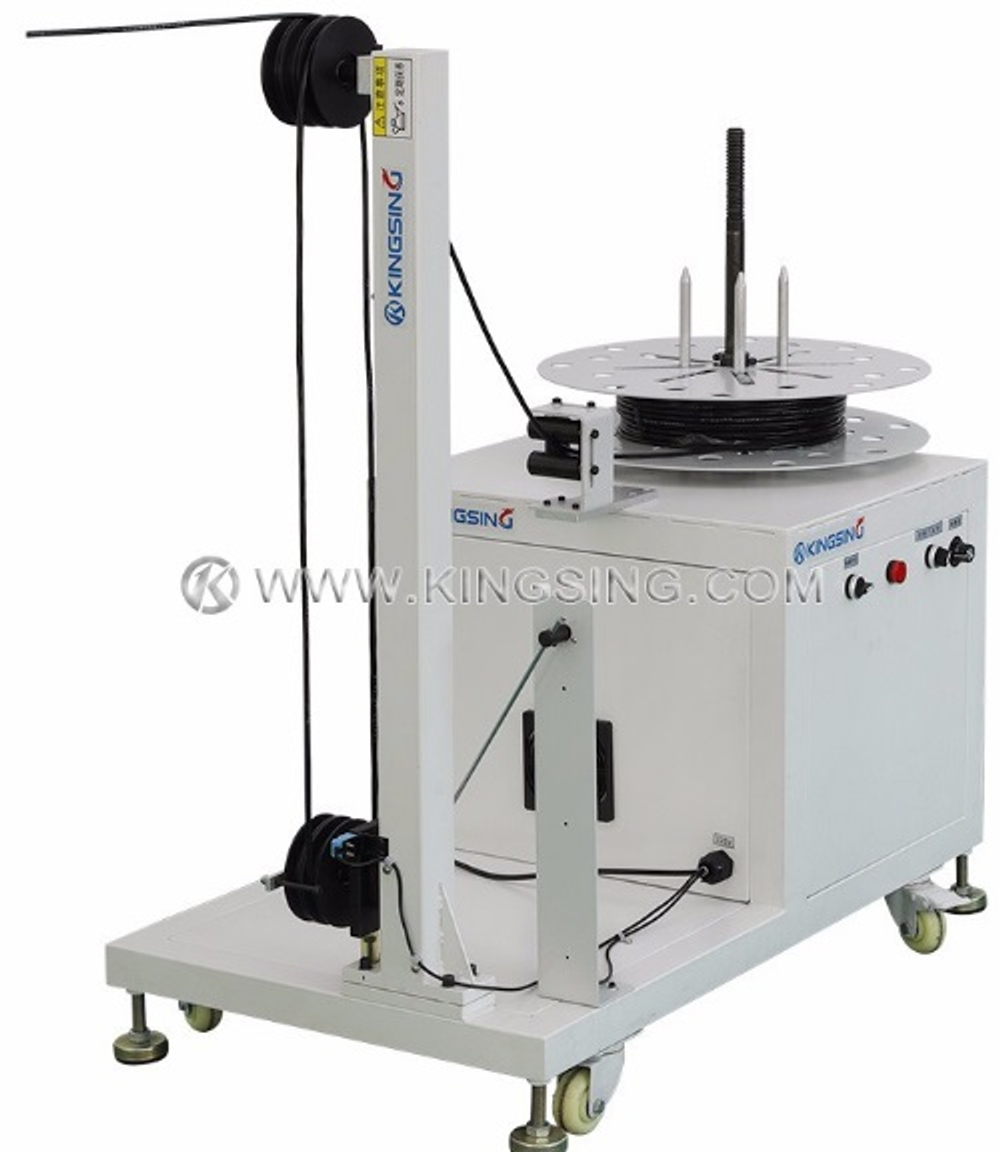

Машина для разматывания провода KS-W220 сделана в виде металлической окрашенной тумбы на расширенной платформе на колесах (есть и ножки-домкраты). Сверху тумбы на вал, выступающий изнутри, горизонтально укладывается бухта с кабелем (массой до 70 кг), фиксируется гайкой. Чтобы бухта не проворачивалась, на платформе для укладки имеется четыре штыря-фиксатора. Перед передачей провода в зону обработки, линия протягивается через направляющую из двух вальцов и буферную рамку, где может накапливаться до 4-х метров. В этой же рамке действует шкив («танцор»), с помощью которого контролируется постоянное натяжение и регулируется работа электродвигателя. Это работает так: когда танцор опускается в свое граничное нижнее положение, срабатывает оптический сенсор, который отключает работу двигателя, и наоборот.
Автоматический горизонтальный кабельный разматыватель KS-W220 не требует много времени на освоение порядка эксплуатации и технического обслуживания (минимум мероприятий). В электрическую схему включена система контроля частоты, которая позволяет регулировать скорость подачи по требованию.
