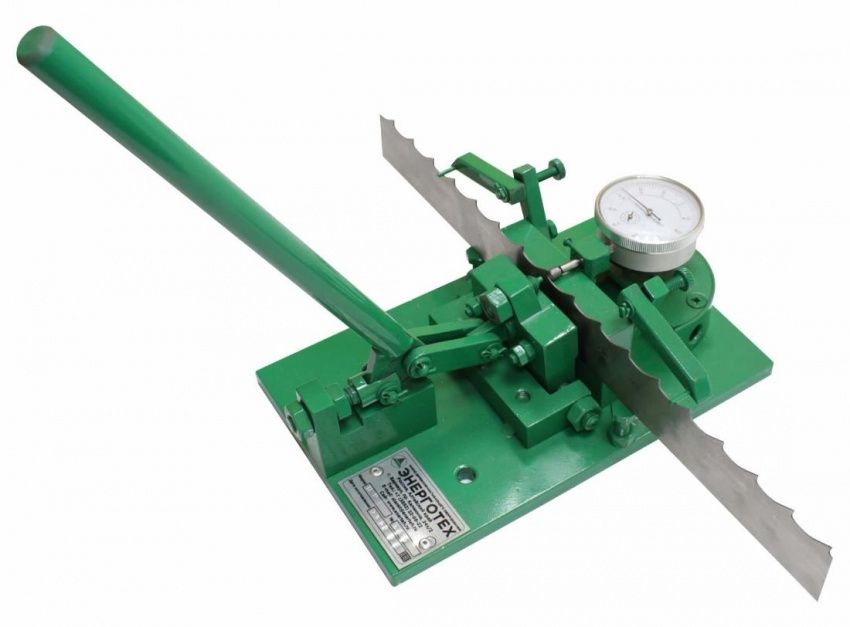

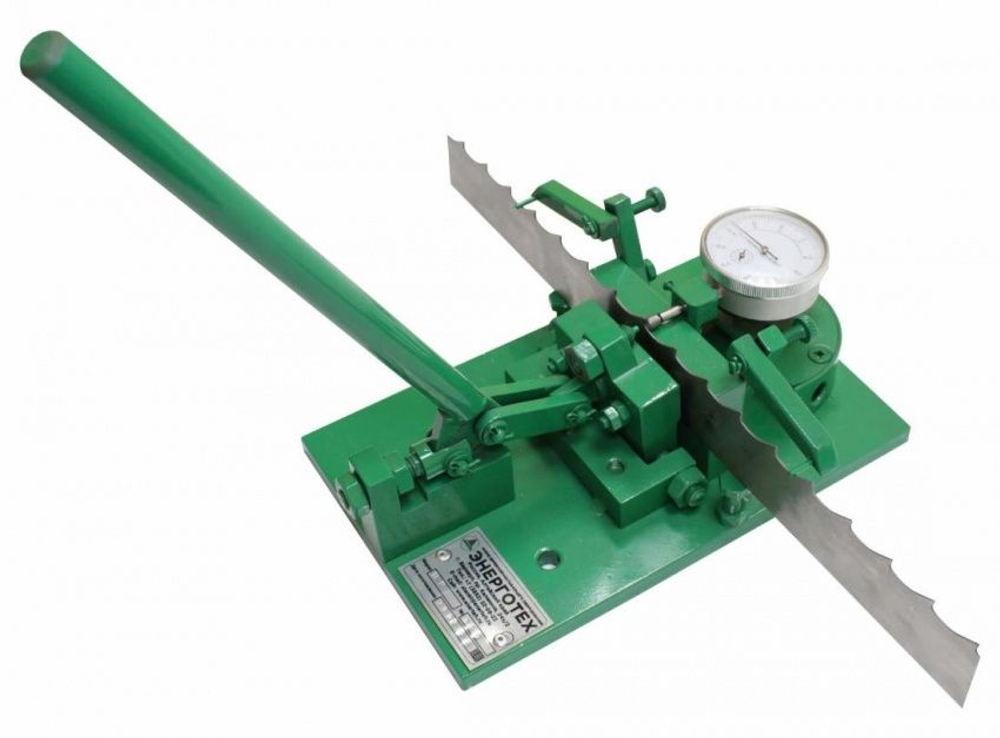

Станок для разводки ленточных пил Завод ПРА-22

Разводной станок позволяет производить развод зубьев ленточных пил. Величина развода контролируется по стрелочному индикатору, входящему в комплект станка.

Разводное устройство ПРА 22 предназначено для разводки зубьев ленточных пил. Перед началом работы, устройство жестко фиксируется на рабочем столе. Прижим и развод зуба пилы, производятся одновременно. При нажатии общей рукоятки оператором, усилие передается через систему рычагов на прижим к неподвижной опорной пластине. При дальнейшем толчке, винт толкателя продолжает движение и отгибает вершину зуба пилы. Данная кинематическая схема гарантирует надежную фиксацию пилы в рабочем положении независимо от величины изгиба зуба. Величина развода определяется по шкале индикатора. Устройство позволяет загибать зубья только в одну сторону. Чтобы загибать в противоположную сторону, пилу следует вывернуть «наизнанку». В рабочем положении ленточная пила опирается на опорные планки, закреплённые на станине. Регулировка высоты (по мере износа пилы) производится винтами расположенными по краям станины.
