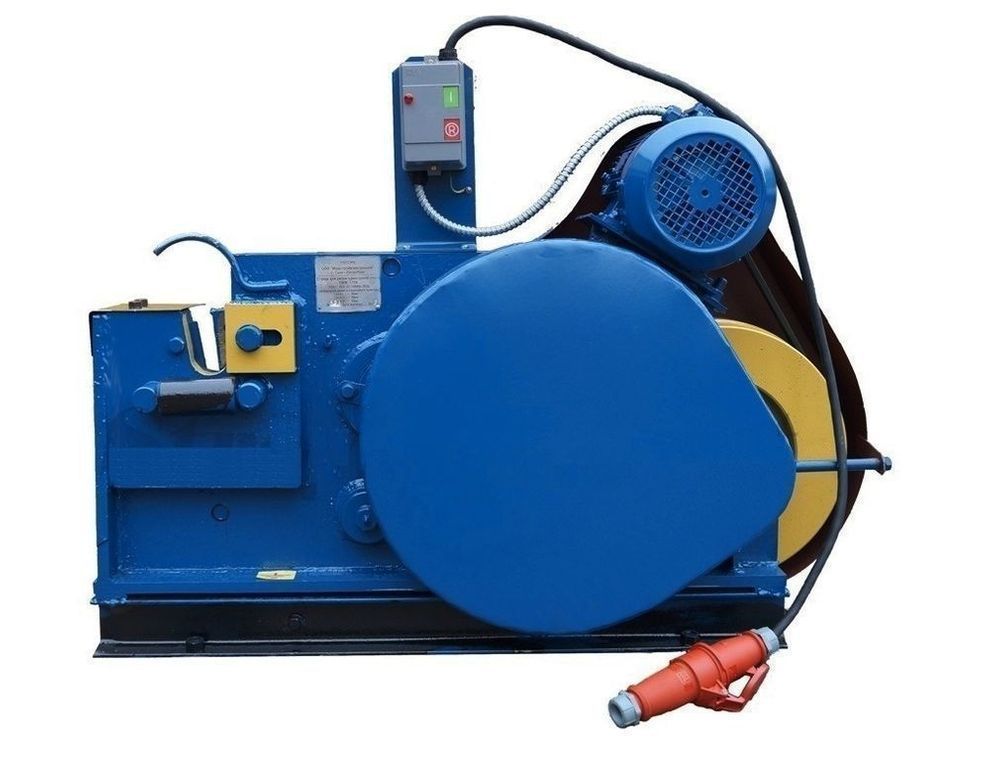

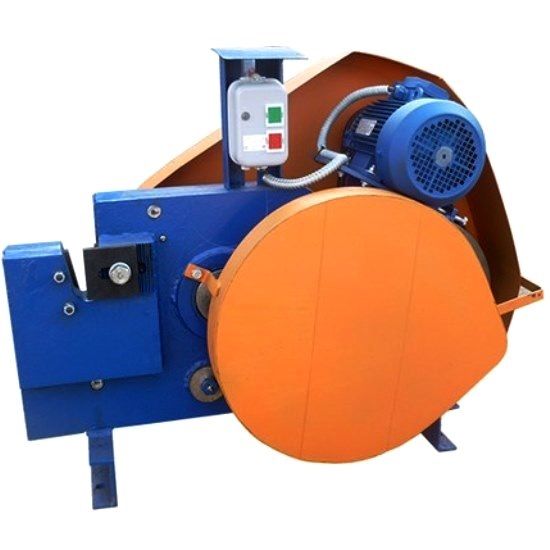

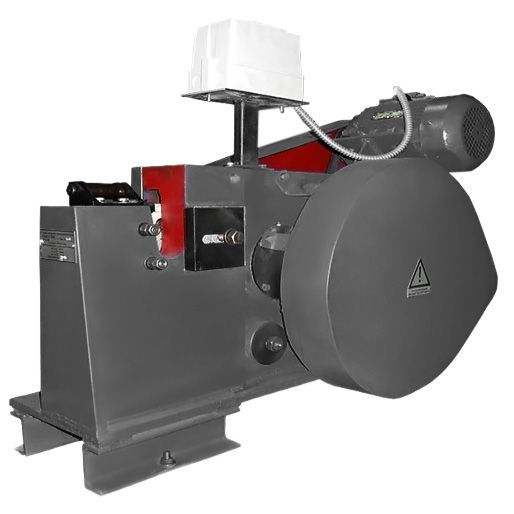

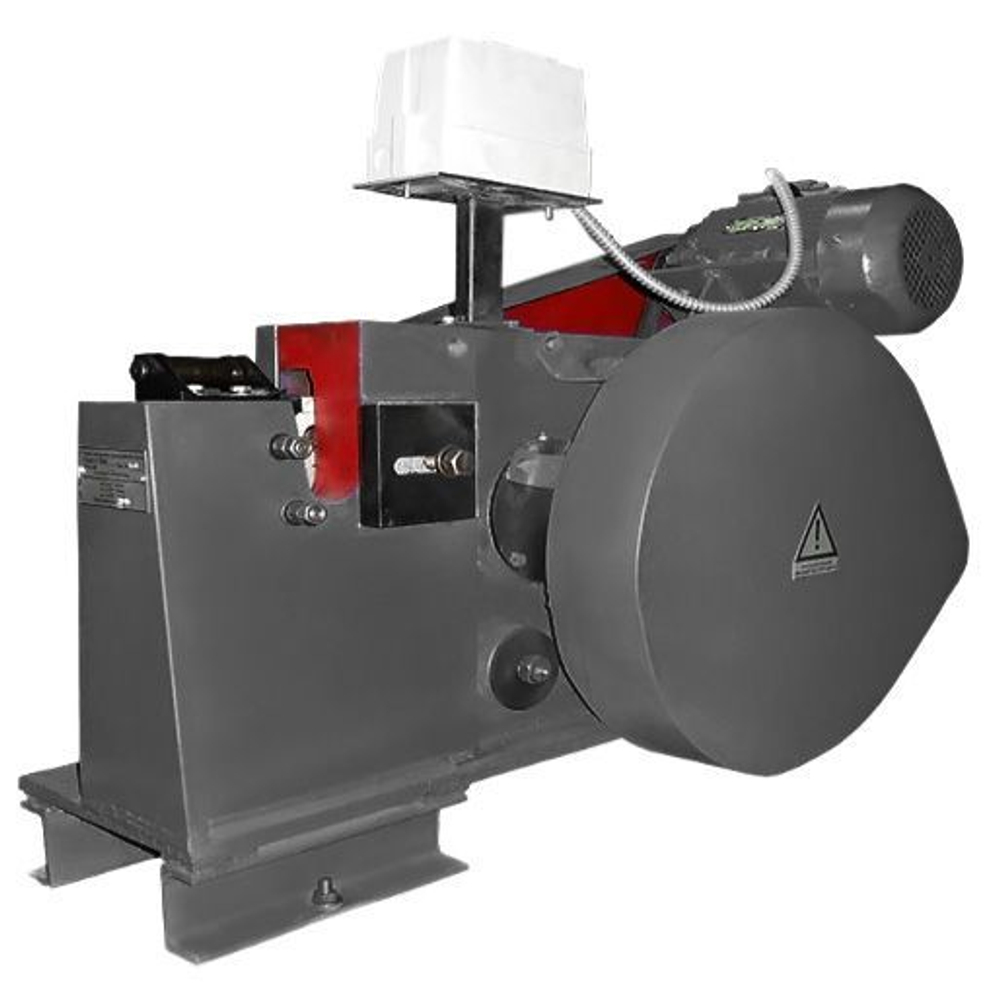

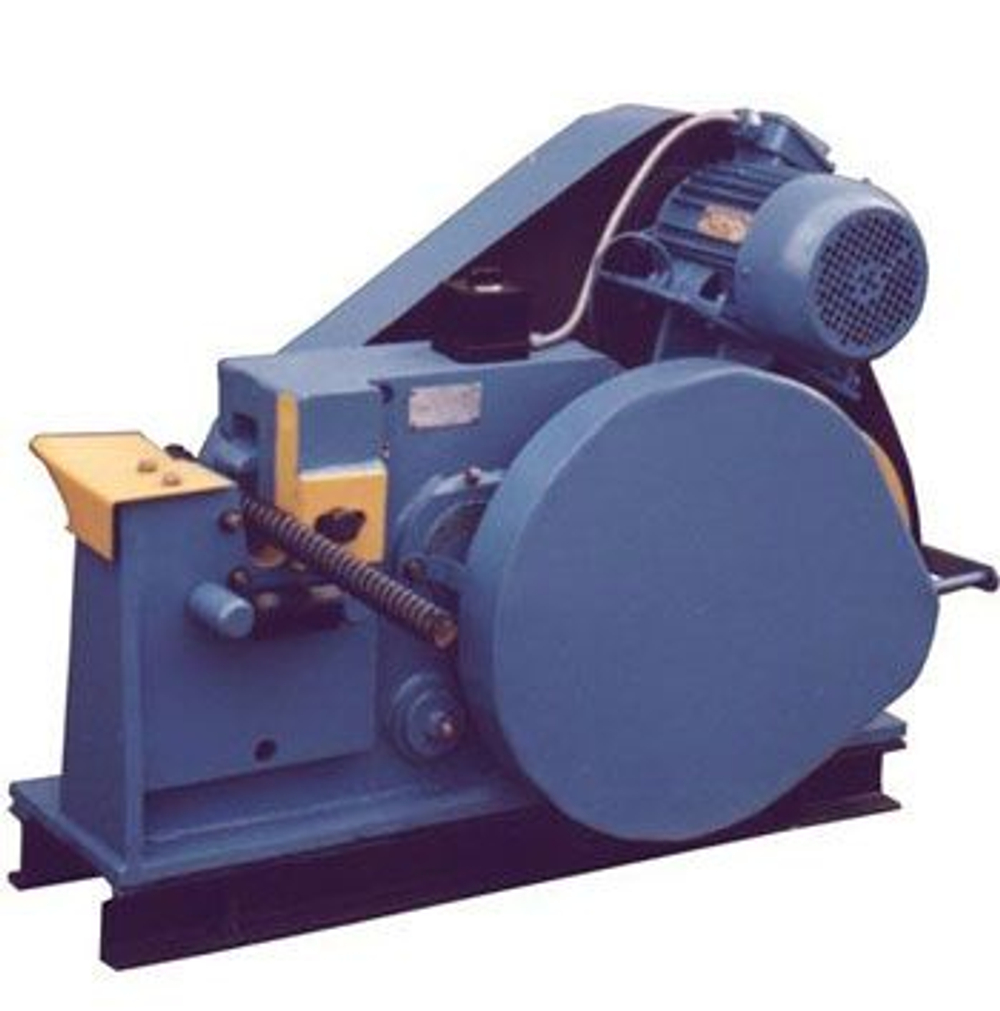

Станок для резки арматуры СМЖ-172А - мощный станок, предназначенный для механической резки (рубки) квадратного, круглого и полосового проката прочностью не более 470 МПа в условиях подготовительного производства при изготовлении ЖБИ и в строительстве.
В эксплуатации станок СМЖ-172А характеризуется продолжительным сроком эффективного использования и высокой производительностью.
Конструкция
Конструкция станка для резки арматуры СМЖ-172А отличается от многих аналогов следующими важнейшими особенностями:
- привод движения режущего инструмента (ножа) от электродвигателя с использованием механической передачи;
- резка арматуры происходит за счет перемещения подвижного режущего инструмента относительно неподвижного;
- преобразование вращения электродвигателя в возвратно-поступательный ход ножа осуществляется с помощью кулисного механизма.
Основные узлы станка для резки арматуры СМЖ-172А: станина, кулисный механизм, приводной механизм, электродвигатель с оснасткой.
Станок для резки арматуры СМЖ-172А применяется на промышленных предприятиях, в цехах механической обработки или частных мастерских.
Назначение
Станок СМЖ 172 предназначен для резки арматурной стали на предприятиях по производству железобетонных изделий, в арматурных цехах заводов сборного железобетона и на строительных площадках под навесом.
Станок для резки арматурной стали СМЖ-172 предназначен он для резки арматурной стали класса А-1 диаметром до 40 мм. Станок, также, может применяться для резки круглой, квадратной и полосовой стали с пределом прочности до 470 МПа. Климатическое исполнение У2 по ГОСТ 15150.
Станок СМЖ 172 содержит:
- Сварную станину, в отверстия которой запрессованы бронзовые втулки
- Маховик, насаженный на приводной вал
- Редуктор, состоящий из двух пар цилиндических зубчатых колес
- Механизм привода ножа, состоящий из кулисы, эксцентрикового вала и вкладыша. Подвижный нож укреплен в верхней секции кулисы, а неподвижный — в пазу станины
Вращение от электродвигателя передается через клиноременную передачу и редуктор эксцентриковому валу, который приводит в движение кулису и нож, закрепленный на ней.
Для получения перпендикулярного реза с правой стороны рабочего паза размещен регулируемый упор с реечным зацеплением.
СМЖ-172 Расположение органов управления станком для резки арматуры
Кинематическая схема станка для резки арматуры СМЖ-172
- Вкладыш
- Вал эксцентриковый
- Зубчатое колесо редуктора
- Маховик
- Электродвигатель
- Зубчатое колесо редуктора
- Нож подвижный
- Нож неподвижный
- Кулиса
Cхема сборки станка для резки арматуры СМЖ-172А
Перечень деталей станка для резки арматуры СМЖ-172А
- СМЖ-172А.01.010 - Станина
- СМЖ-172А.05.000 - Кулиса в сборе
- СМЖ-172А.01.030 - Крышка
- СМЖ-172А.03.000 - Вкладыш в сборе
- СМЖ-172А.07.000 - Кожух
- СМЖ-172А.09.000 - Болт откидной
- СМЖ-172А.06.000 - Плита мотора (подмоторная плита)
- СМЖ-172А.08.000 - Кожух
- СМЖ-172А.00.024 - Нож
- СМЖ-172А.00.003 - Палец
- СМЖ-172А.00.031 - Вал эксцентриковый
- СМЖ-172А.00.032 - Шестерня ( m=10, z=33)
- СМЖ-172А.00.006 - Корпус масленки
- СМЖ-172А.00.009 - Гайка
- Шайба 45.01.05. ГОСТ 11872-73
- СМЖ -172А .00.027 - Шайба
- СМЖ-172А.00.018 - Маховик
- СМЖ-172А.00.021 - Шестерня ( m=10, z=9)
- СМЖ-172А.00.017 - Крышка (4шт.)
- Подшипник 7511А ГОСТ 27365-87 (4шт.)
- СМЖ-172А.00.028 - Вал
- СМЖ-172А.00.016 - Вал приводной
- СМЖ-172А.00.019 - Шестерня (косозубая m=4, z= I3)
- СМЖ-172А.00.029 - Шестерня перебора (косозубая m=4, z= l 14)
- СМЖ-172А.01.001 - Втулка (капролон - 2шт.)
- СМЖ-172А.02.000 - Упор (Рольганг)
- СМЖ-172А.00.034 - Стойка
Схема процесса резки прутков арматуры на станке СМЖ-172
Устройство и работа станка для резки арматуры СМЖ-172
Станина предназначена для монтажа станка и его составных частей и включает в себя:
- Основание из листового проката с приваренной к нему рамой, изготовленной из швеллеров, с отверстиями для крепления станка на фундаментных болтах
- Приваренный к основанию вертикальный лист с подшипниковыми опорами и съемной крышкой
В верхней части станины имеются:
- Рабочий зев станины, на одной стороне которого укреплен съемный неподвижный нож
- Ролик для подачи разрезаемого материала
- Регулируемый упор. Упор предназначен для получения реза, плоскость которого перпендикулярна продольной оси разрезаемых прутков различных диаметров
Упор состоит из двух рифленых планок 3 и 5, одна из которых неподвижно крепиться к станине, а вторая может перемещаться относительно первой и прижиматься к ней болтом 4
Отверстия крепления подмоторной плиты электродвигателя и кронштейна пульта управления.
Отверстия для подъема и транспортировки станка.
Между вертикальным листом станины и укрепленной на 3-х штифтах и 5-ти болтах крышкой, расположена кулиса в сборе, в полости которой размещается ползун. Ползун приводится в движение эксцентриковым валом. Между шейкой эксцентрикового вала и ползуном размещены ролики игольчатые. На обрезе кулисы укреплен подвижный нож 2, взаимозаменяемый с неподвижным ножом станины.
Конструкция ножей позволяет использовать в качестве рабочих четыре кромки.
Кулиса совершает качательное движение вокруг пальца, укрепленного в станине.
Движение кулисы осуществляется посредством передачи энергии от электродвигателя через клиноременную передачу с маховиком, две пары зубчатых колес, закрытых защитным кожухом, и эксцентриковый вал.
Электродвигатель установлен на подмоторной плите, имеющей два болта для регулировки натяжения клиновых ремней.
Включение и выключение электродвигателя производиться посредством кнопочных выключателей магнитного пускателя, установленного на верхнем торце станины.
