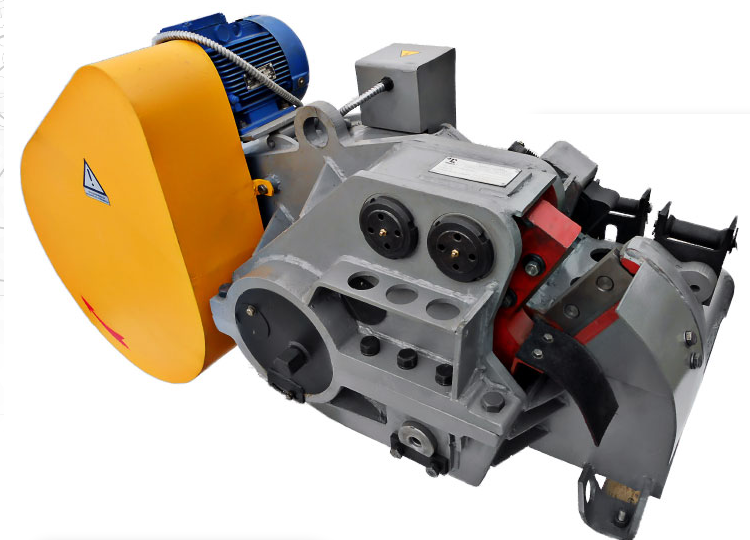

Станок для резки арматуры Завод СМЖ-322

Станок для резки арматуры СМЖ-322 - станок для резки арматурной стали предназначен для промышленной резки (рубки) арматурных прутьев диаметром от 6 до 40 мм.

Функционал и режимы эксплуатации

Станок для резки арматуры СМЖ-322  характеризуют некоторые важные особенности:

• управление электромеханическим приводом реализуется с помощью переносной ножной педали;
• принудительная смазка подвижных механизмов станка осуществляется методом разбрызгивания с использованием масляного картера;
• зону резания можно оборудовать гидравлическими пружинами (опционально).

Резка стали может выполняться в одиночном или поточном (непрерывном) режиме.

Станок для резки арматуры СМЖ-322 применяется на промышленных предприятиях, в цехах механической обработки или частных мастерских.

Общий вид станка:

1-крышка; 2-основание станины; 3-электродвигатель; 4-клиноременная передача;

5-маховик; 6-подмоторная плита; 7-натяжной винт; 12-кулиса; 13-шатун; 14-вал эксцентриковый; 18-шкаф-пульт; 19-педаль включения; 20-опора; 26-поддерживающий ролик; 27-регулируемый упор; 29-кожух маховика; 30-козырёк.

Порядок работы.

Уложить несколько прутков на приемный ролик, кнопкой «пуск» включить электродвигатель. Переключатель рода работ установить в положение «Ручн.».

Подать прокат при помощи поддерживающего ролика в зону резки и нажатием кнопки «Резка» на шкаф-пульте или выносной педали произвести резку.

Для осуществления непрерывной резки установить переключатель рода работ в положение «Авт.» и нажатием кнопки «Резки» или выносной педали включить муфту включения. При этом кулиса движется непрерывно.

При работе станка в составе автоматизированной линии включить тумблер «Линия». В этом случае команда на резку может подаваться кнопкой «Пуск», педалью или от конечного выключателя, установленного в линии.

После окончания работы необходимо отключить станок автоматическим выключателем от сети, очистить его от окалины и пыли, произвести осмотр с целью выявления неисправностей.

Комплект поставки:
