Основные функции:

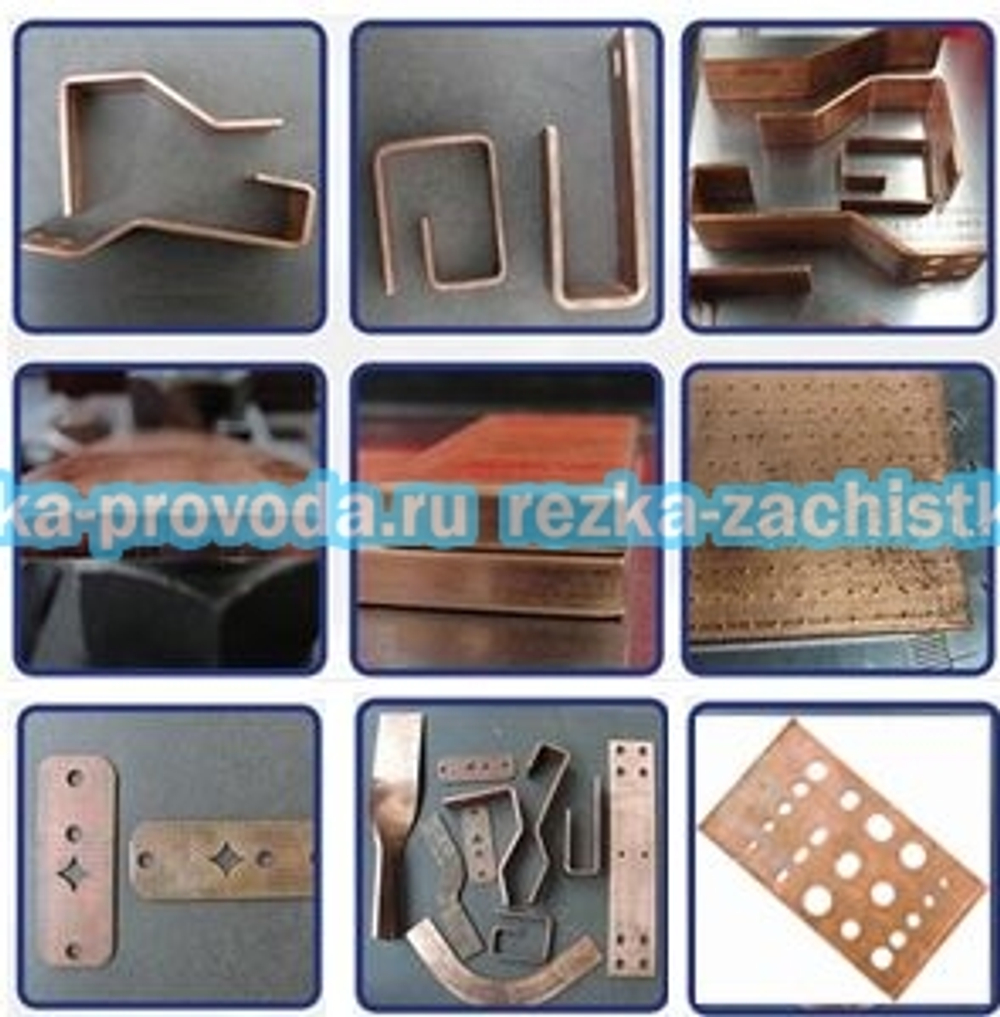

Резка и гибка и медных/алюминиевых шин.
Основные особенности:

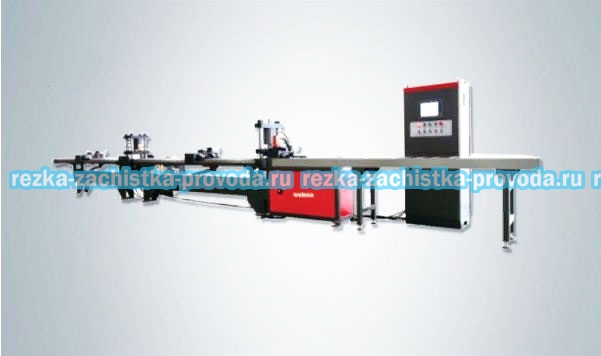

1. Станок состоит из формовочного стола, стола, стола для обработанных деталей, системы прижима, гидравлической системы, системы электронного управления. Гидравлическая система и система электронного управления размещены внутри устройства для уменьшения занимаемого пространства. Внешний вид станка прост и эргономичен. Стол станка имеет ролики для предотвращения повреждения медных поверхностей.
2. Станок включает в себя режущий узел и два сгибающих узла, которые позволяют получить различную конфигурацию сгиба медной полосы в форме буквы «Z». Режущий узел позволяет получить односторонний надрез с плоским профилем канавки без заусенцев. Станок способен обрабатывать медные полосы шириной до 210 мм и толщиной 10 мм. Конфигурацию «Z»-образного сгиба можно изменять в широком диапазоне посредством блока ЧПУ, информация в который поступает в цифровой форме от датчика положения заготовки. ЧПУ позволяет выполнять регулировку станка для обработки медных заготовок с размерами до 210 мм в ширину, 10 мм в толщину и 3200 мм в длину.
3. Устройство оснащено системой прижима двойного действия, приводимое в работу гидроцилиндром, что позволяет осуществлять прижим токопроводящей шины и удерживать медную полосу в средней части стола. Место прижима медной шины зависит от заданных параметров реза и сгиба.
4. Для подачи детали станок оснащен одноосной системой серво-подачи, механизмом реечной передачи, сервомотором, и двумя линейными направляющими.
5. Режущий узел и сгибающие узлы используют различные гидравлические системы, чтобы исключить их взаимное воздействие друг на друга.
6. Благодаря тому, что в станке используется числовое программное управление, положение сервомотора может быть запрограммировано пользователем посредством блока ЧПУ.
