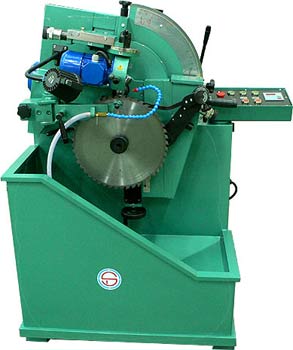

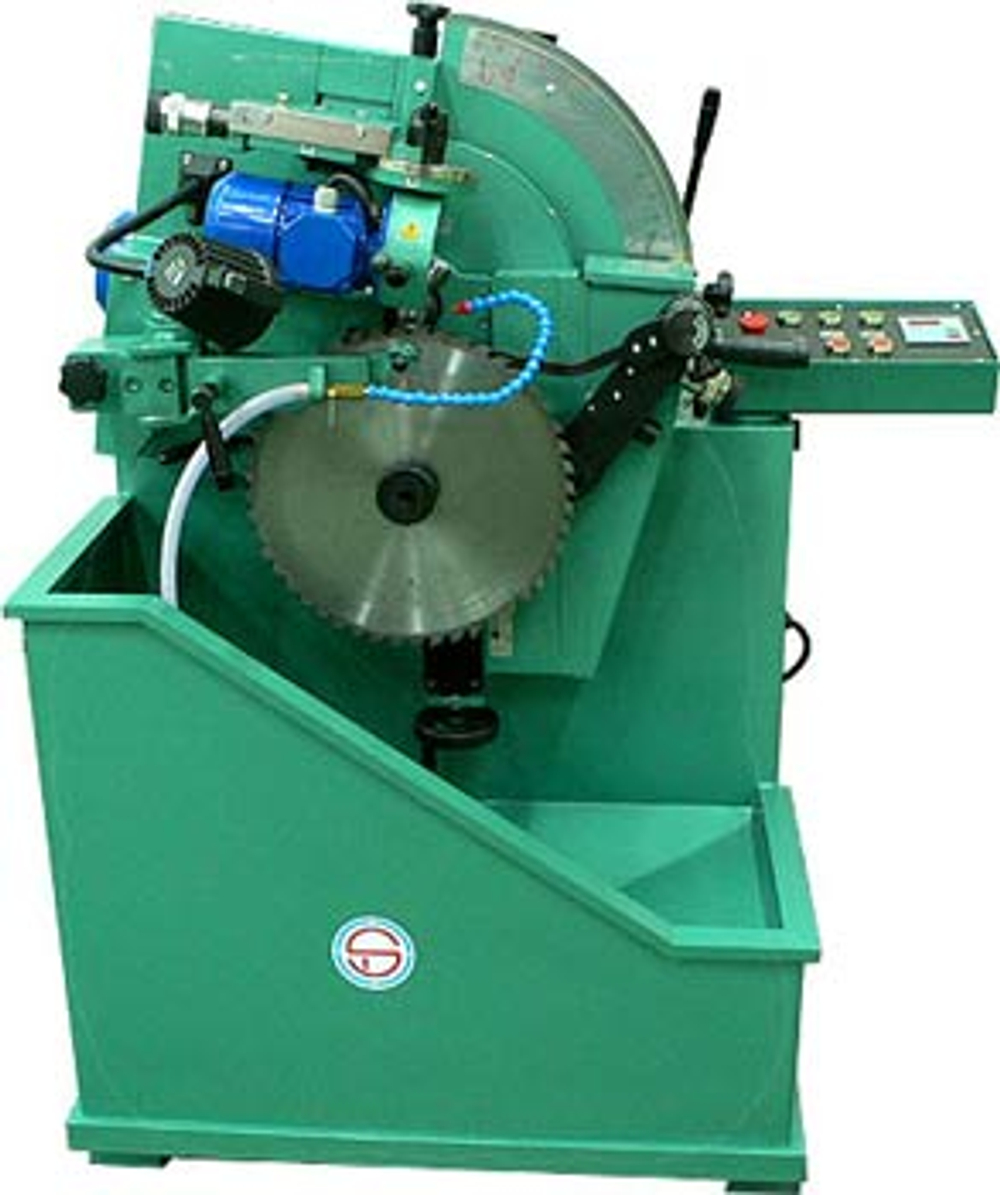

Заточный станок OSW-5A - оборудование для заточки в автоматическом режиме дисковых круглых пил с высокопрочными напайками из твердых сплавов на гранях зубьев.
Функциональные особенности
Заточный станок OSW-5A имеет некоторые важные функциональные особенности:
- возможность работы с различными диаметрами пил (100-900 мм), что позволяет обслуживать режущий инструмент как в лесопильном, так и мебельном производстве;
- станок используется в автоматическом режиме, что обеспечивает высокую производительность заточки и минимальные потери времени на обслуживание;
- управление рабочими процессами осуществляется с помощью контролера, с помощью которого можно задавать число затачиваемых зубьев и циклов обработки.
Комплектация
В комплектацию заточного станка OSW-5A входит:
- тарельчатый алмазный шлифовальный круг 4A2 ф150х32х6х2 мм;
- приспособление для автоматической заточки дисковых пил с боковыми зубьями без необходимости проводить переналадку станка;
- набор прижимных губок и толкателей для дисковых пил различного диаметра.
По отдельному заказу заточный станок OSW-5A можно оборудовать механизмом настройки системы на толщину пильного диска. Такое оснащение необходимо для заточки трапециевидных зубьев пилы по задней грани.
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | СТАНИНА Надежная массивная станина обеспечивает необходимую жесткость и виброустойчивость, что гарантирует высокую точность заточки инструмента. |
 | ПОЗИЦИОНИРОВАНИЕ ПИЛЫ Вертикальное крепление пильного диска исключает прогиб пилы при заточке пил больших диаметров. |
 | НАСТРОЙКА ДИАМЕТРА ПИЛ Быстрая настройка диаметра пил обеспечивает быструю подготовку станка к работе и делает станок более универсальным. |
 | ПОДПРУЖИНЕННЫЕ ПРИЖИМЫ Станок оснащен тремя видами прижимов для пил диаметром до 200 мм, пил без подрезных ножей и специализированными подпружиненными прижимами для пил с подрезными ножами. |
 | ПОДАЧА И РАБОЧИЙ ХОД ЗАТОЧКИ Поворот пилы на зуб и рабочий ход заточки осуществляется в автоматическом режиме – механический привод. |
 | НАСТРОЙКА УГЛОВ ЗАТОЧКИ Настройка углов заточки осуществляется по шкале. Удобная настройка углов заточки обеспечивает быструю подготовку станка к работе. |
 | НАСТРОЙКА ШАГА ЗУБЬЕВ ПИЛЫ Станок оснащен настройкой шага затачиваемой пилы, что позволяет быстро переналадить станок для заточки различных видов пил. |
 | НАСТРОЙКА ВЕЛИЧИНЫ СЪЕМА Конструкцией станка предусмотрена точная настройка съема с изношенной грани инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм. |
 | ПУЛЬТ УПРАВЛЕНИЯ Станок оснащен контроллером который позволяет задавать количество зубьев затачиваемой пилы и количество циклов заточки (автоматическая остановка цикла заточки). |
 | ЗАТОЧКА С ИСПОЛЬЗОВАНИЕМ СОЖ Заточка осуществляется с использованием СОЖ, что повышает качество заточки, препятствует перенагреванию напайки и увеличивает ресурс круга. |
