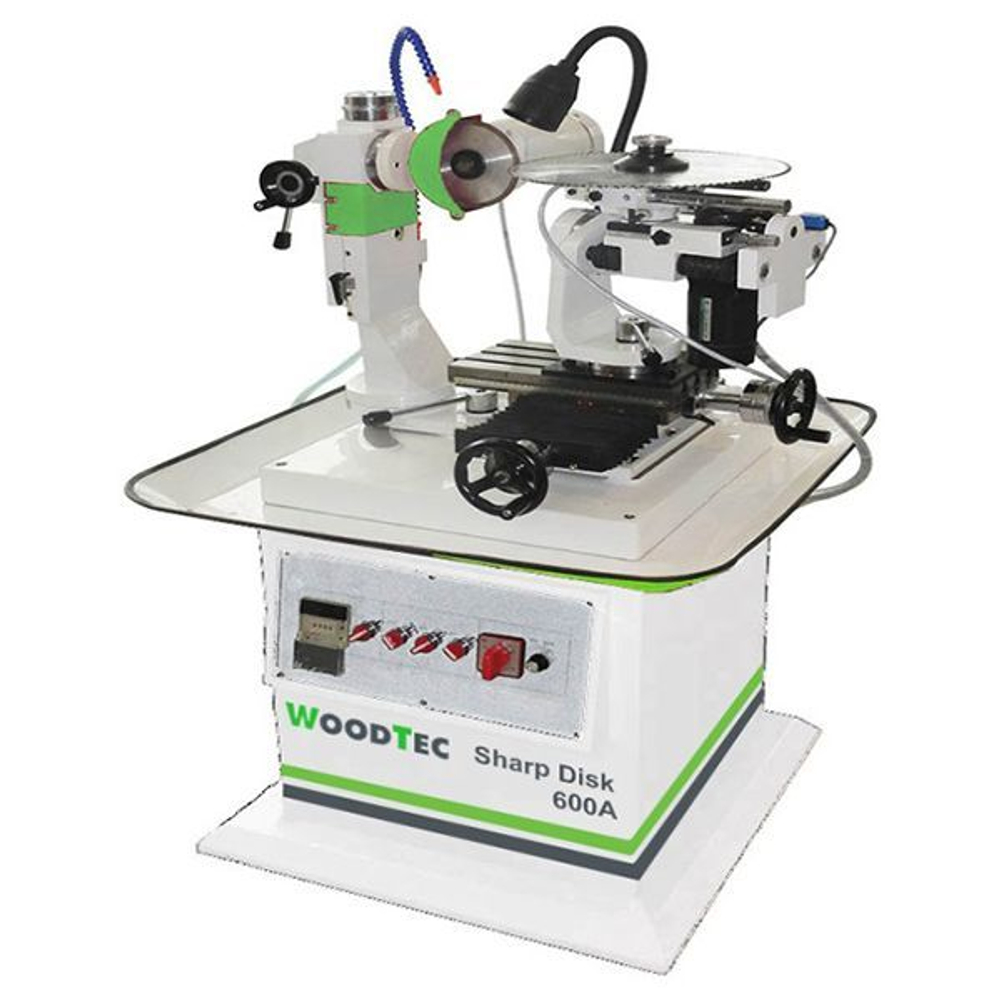

Станок предназначен для заточки дисковых пил с напайками, применяемых в деревообработке, металлообработке и обработке полимерных материалов и пластиков.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для лесопильных, мебельных и столярных производств, где применяются дисковые пилы диаметром от 100 до 630 мм с прямой, скошенной, трапециевидной или комбинированной формой зубьев.
Также станок рекомендуется для сервисных центров по заточке дереворежущего инструмента.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | НАДЕЖНАЯ МАССИВНАЯ СТАНИНА Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует точность заточки инструмента.
Благодаря высокой массе станка не требуется фундамент для его установки. Виброустойчивость станка достигается за счет его жесткости и массы (260 кг) |
 | ПОЗИЦИОНИРОВАНИЕ ПИЛЫ Осуществляется при помощи фланца большого диаметра и опоры с встроенным электромагнитом, тем самым исключается прогиб пилы. Переход с одного посадочного диаметра на другой осуществляется за счет переходных колец. |
 | ЭЛЕКТРОМАГНИТ С ИНДУКЦИОННЫМ ДАТЧИКОМ Во время подвода пилы в зону заточки и самой заточки пила жестко фиксируется электромагнитом, в тот момент, когда происходит перемещение пилы на зуб, срабатывает концевой выключатель и электромагнит отключается, позволяя беспрепятственно толкателю подвести следующий зуб в зону заточки. |
 | КОНТРОЛЛЕР ДЛЯ УПРАВЛЕНИЯ ПРОЦЕССОМ ЗАТОЧКИ Отсчет количества зубьев и циклов заточки отображается на цифровом табло – автоматическая остановка работы станка. По завершении рабочего процесса срабатывает сигнальная лампа. |
 | РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ ПИЛЫ В ЗОНУ ЗАТОЧКИ Регулировка скорости движения каретки позволяет подбирать режим заточки дисковых пил в зависимости от ее параметров и геометрии зубьев. |
 | НАСТРОЙКА ДИАМЕТРА ПИЛ Затачиваемая пила настраивается на диаметр при помощи маховика и винтовой пары (винт-гайка). Максимальный диаметр затачиваемой пилы 630 мм. |
 | ШКАЛА УГЛОВ Углы заточки устанавливаются по градуированной шкале, которая применяется для настройки переднего и заднего углов заточки. |
 | ПЕРЕМЕЩЕНИЕ ЗАТОЧНОГО СТОЛА ЗА СЧЕТ ПЕРЕДАЧИ ВИНТ-ГАЙКА Позволяет с высокой точностью настраивать съем с изношенной грани, и как следствие увеличивается ресурс затачиваемого инструмента. Съем с изношенной грани зубьев пилы задается по шкале. |
 | ТОЧНАЯ НАСТРОЙКА ТОЛКАТЕЛЯ Позволяет регулировать шаг зубьев затачиваемой дисковой пилы и затачивать на станке пилы с крупным шагом, применяемые в лесопилении на бревнопильных и многопильных станках.
Максимальный шаг зубьев 100 мм. Также конструкция толкателя позволяет регулировать положение толкающего штифта относительно зубьев затачиваемой дисковой пилы |
 | ЗАТОЧНОЙ УЗЕЛ С РЕГУЛИРОВКОЙ ПОВОРОТА ЗАТОЧНОЙ ГОЛОВКИ И ПОДЪЕМОМ/ОПУСКАНИЕМ ЗАТОЧНОЙ ГОЛОВКИ Регулировка заточной головки на заданный угол имеет градуированную шкалу на 360 град, что позволяет затачивать пилы со скошенными зубьями и пилы с более сложной трапециевидной формой зубьев.
Механизм подъема/опускания позволяет позиционировать заточной круг относительно зубьев дисковой пилы в зависимости от ее толщины. |
 | СМЕННЫЕ ФЛАНЦЫ ДЯЛ УСТАНОВКИ ДИСКОВЫХ ПИЛ ЧЕРЕЗ ПЕРЕХОДНОЕ КОЛЬЦО Со станком поставляются фланцы (2 шт.) диаметром 48 и 95 мм.
Большой фланец диаметром 95 мм позволяет устанавливать дисковые пилы с посадочным диаметром до 75 мм. Малый фланец диаметром 48 мм позволяет устанавливать дисковые пилы с посадочным диаметром до 35 мм. |
 | НАБОР ПЕРЕХОДНЫХ КОЛЕЦ Позволяет устанавливать и затачивать дисковые пилы с различными посадочными диаметрами. Со станком поставляются переходные кольца (9 шт.) диаметром 20, 22, 25,4, 30, 32, 40, 50, 60, 70 мм. |
 | УСТРОЙСТВО ДЛЯ ЗАТОЧКИ ПОДРЕЗНЫХ ДИСКОВЫХ ПИЛ ДИАМЕТРОМ ОТ 100 ММ Устройство оснащено регулируемой по диаметру пил площадкой с 2-мя постоянными магнитами – устанавливается вместо основного устройства (с электромагнитом).
Также для заточки подрезных дисковых пил необходимо заменить большой фланец на малый и установить соответствующее переходной кольцо |
 | НАБОР ГАЕЧНЫХ КЛЮЧЕЙ Для замены заточного шлифовального круга, а также для обслуживания станка и его переналадки. |
 | СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В качестве охлаждающей жидкости (СОЖ) применяется водосмешиваемая эмульсия, которая подается в зону заточки при помощи гибкого коленчатого шланга.
Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
 | БАК ДЛЯ СОЖ ИЗ ИЗНОСОСТОЙКОЙ СТАЛИ Ёмкость бака около 15 л. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
 | АЛМАЗНЫЕ КРУГИ ДЛЯ ЗАТОЧКИ ДИСКОВЫХ ПИЛ Алмазные круги применяются для заточки и доводки дисковых пил с твердосплавными напайками по передней и задней граням.
Количество и тип кругов указываются при заказе. |
 | ДОПОЛНИТЕЛЬНЫЕ ФЛАНЦЫ ДИАМЕТРОМ СВЫШЕ 95 ММ В качестве охлаждающей жидкости (СОЖ) применяется водосмешиваемая эмульсия, которая подается в зону заточки при помощи гибкого коленчатого шланга.
Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
 | КОНЦЕНТРАТ СОЖ В КАНИСТРАХ ЁМКОСТЬЮ 20 Л При смешивании с водой образует эмульсию – смазывающую охлаждающую жидкость (СОЖ). Обладает одновременным смазывающим и охлаждающим эффектом, что защищает затачиваемый инструмент и заточной узел от перегревания и коррозии и как следствие обеспечивает качество заточки. |
