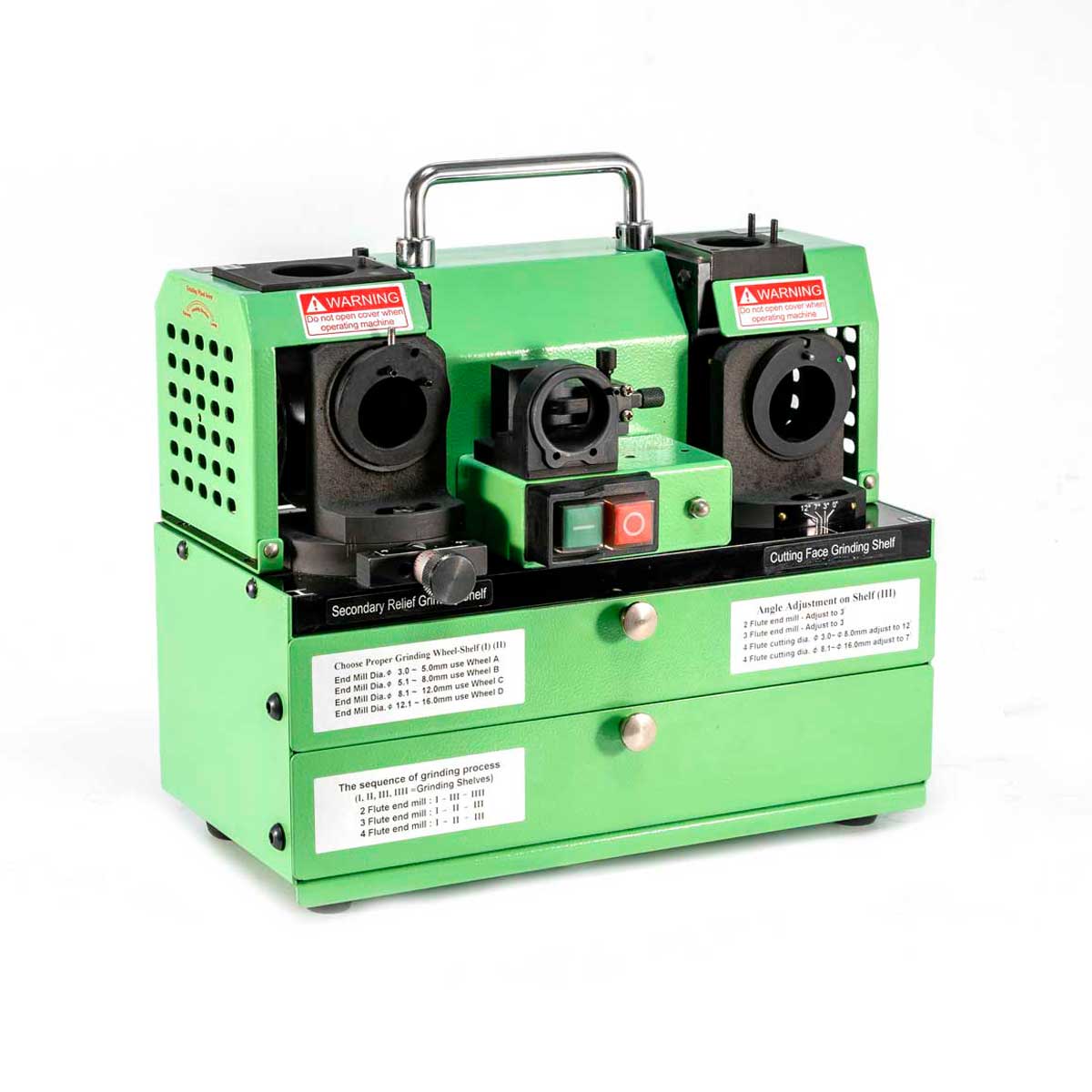

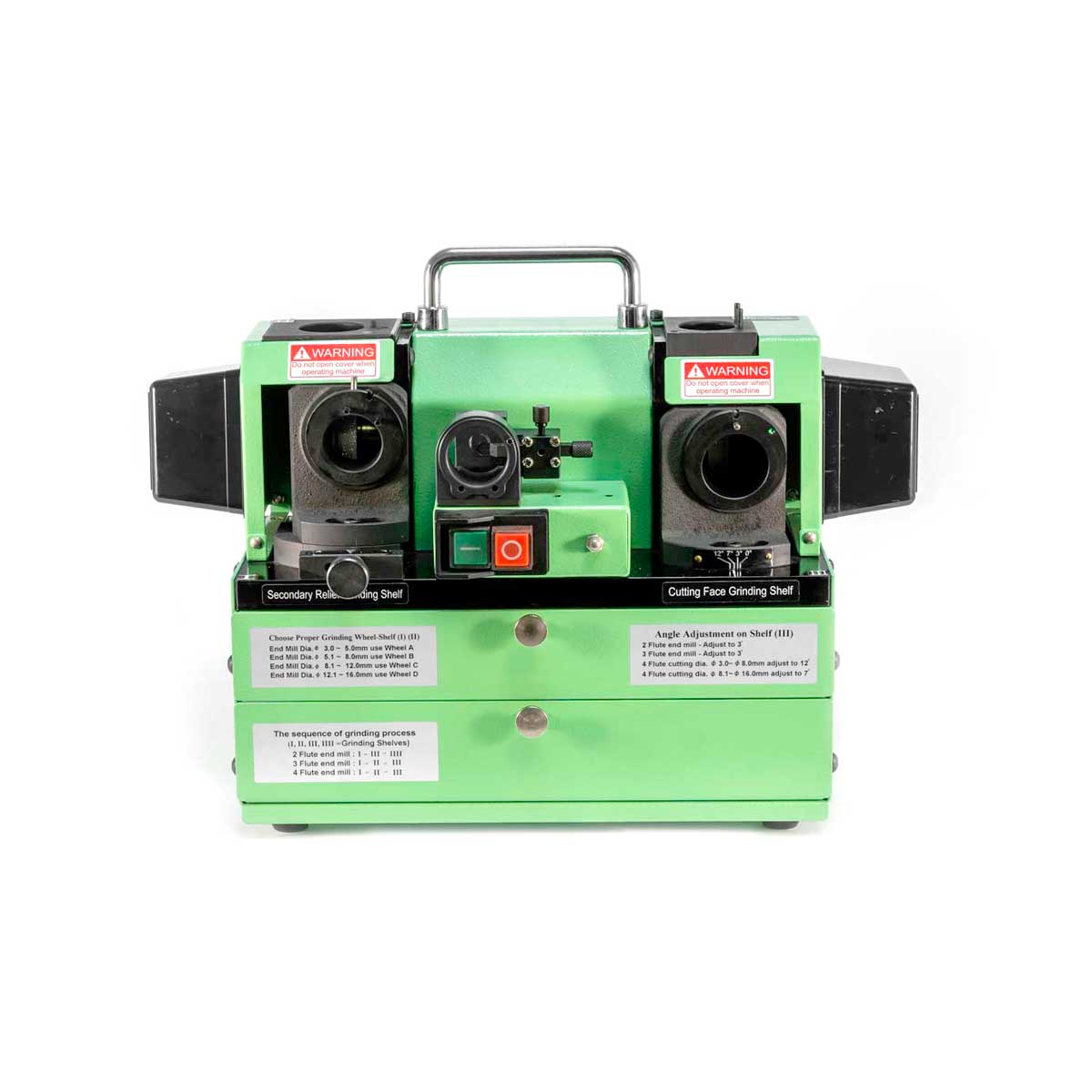

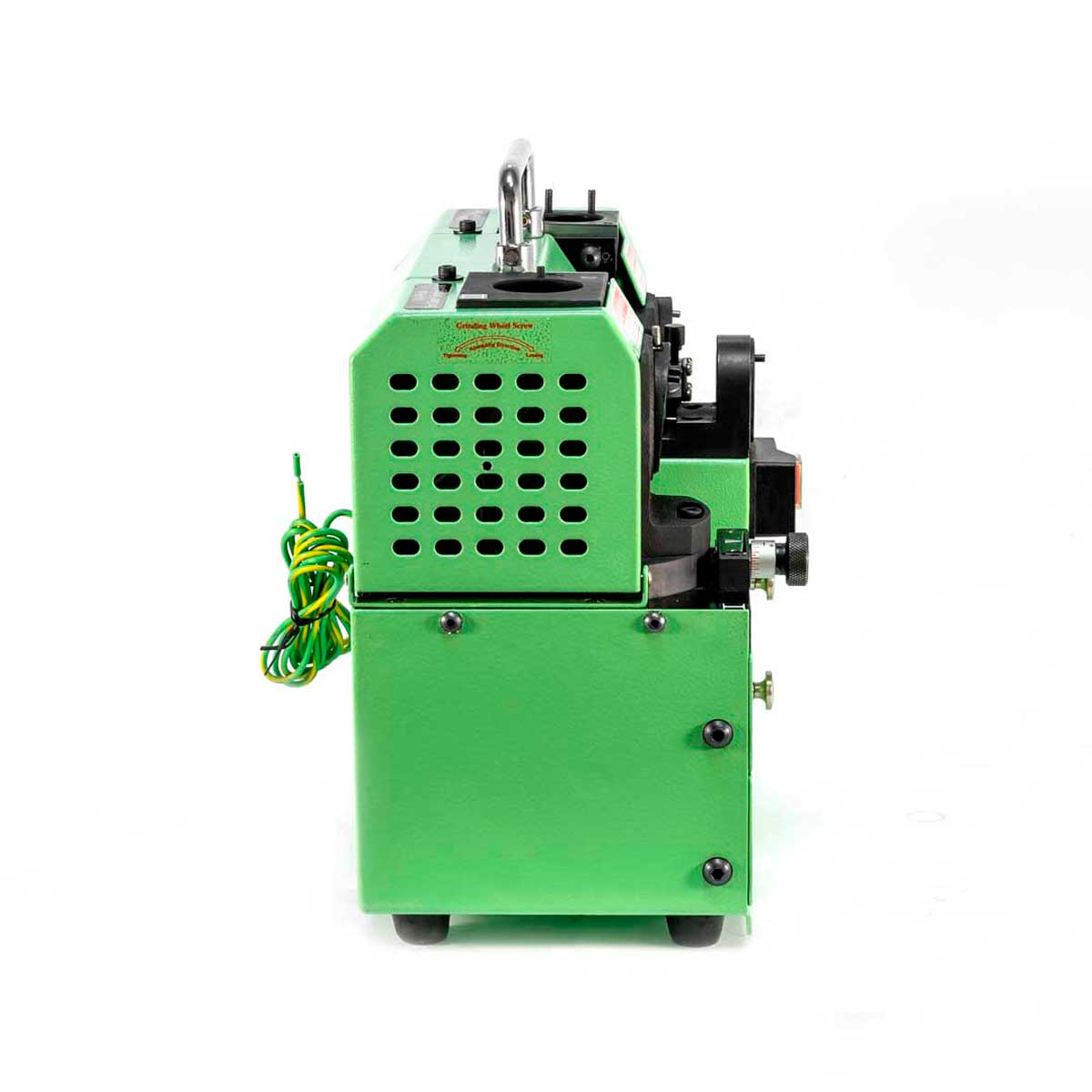

Настольный заточной станок GS-66 предназначен для заточки 2, 3, 4-х зубых концевых фрез из инструментальной стали и твердых сплавов диаметром 3.0-16.0 мм. Заточка инструмента производится эльборовым или алмазным кругами.
В стандартную комплектацию станка входят два устройства для подключения вытяжной вентиляции.
Благодаря малому весу и габаритам заточной станок GS-66 мобилен и прост в переноске, а благодаря подключению к стандартной бытовой электросети напряжением 220 вольт можно выполнять заточные работы в быту или в небольшой мастерской.

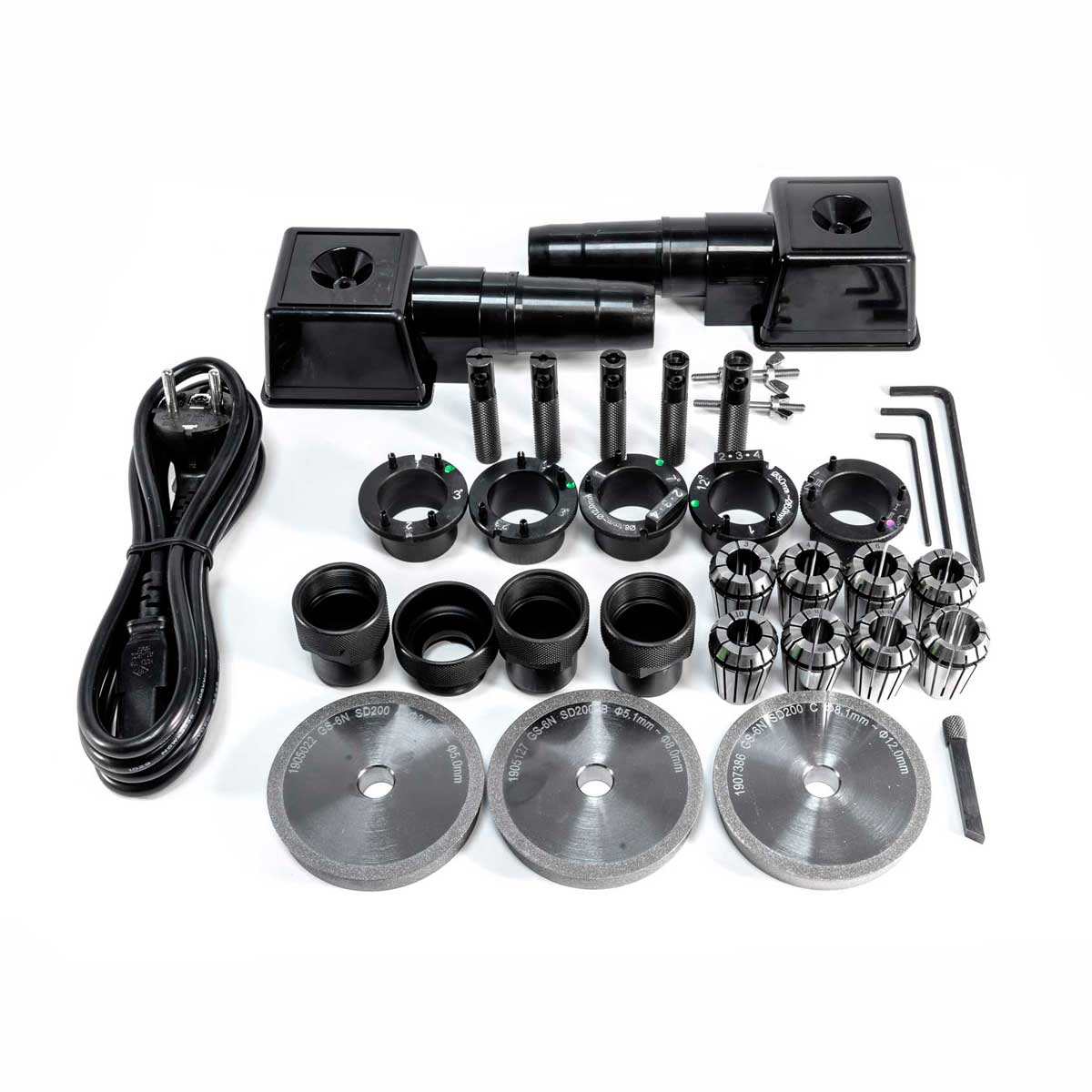

В стандартный комплект поставки входят алмазные шлифовальные круги: SD 200А для O 3,0-5,0 мм, SD 200В для O 5,1-8,0 мм, SD 200C для O 8,1-12,0 мм, SD 200F (правый).
Особенности станка GS-66:
-
Два устройства для подключения вытяжной вентиляции;
-
Высокая точность шлифования в пределах 0,02 мм;
-
Доступность центральной резки;
-
Шлифование в пределах 1 минуты;
-
Высокопроизводительный двигатель;
-

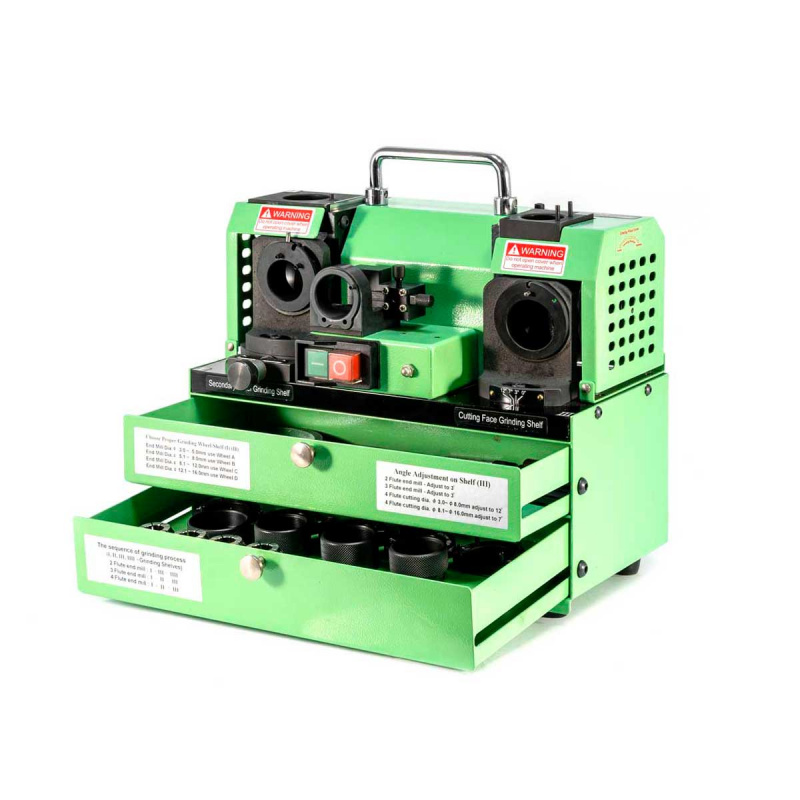

Компактный ящик для инструментов.
Вид затачиваемого инструмента
В процессе заточки осуществляется проточка канавок, заточка главного и вспомогательного задних углов.
Этапы заточки инструмента
Заточка инструмента осуществляется в три этапа:
1. Заточка фрезы по задней поверхности.
2. Проточка канавок.
3. Формирование заходности фрезы.
Конструкция станкпозволяет менять отрицательный угол при вершине фрезы в заданных диапазонах, что позволяет получать необходимую геометрию инструмента для конкретных задач.
