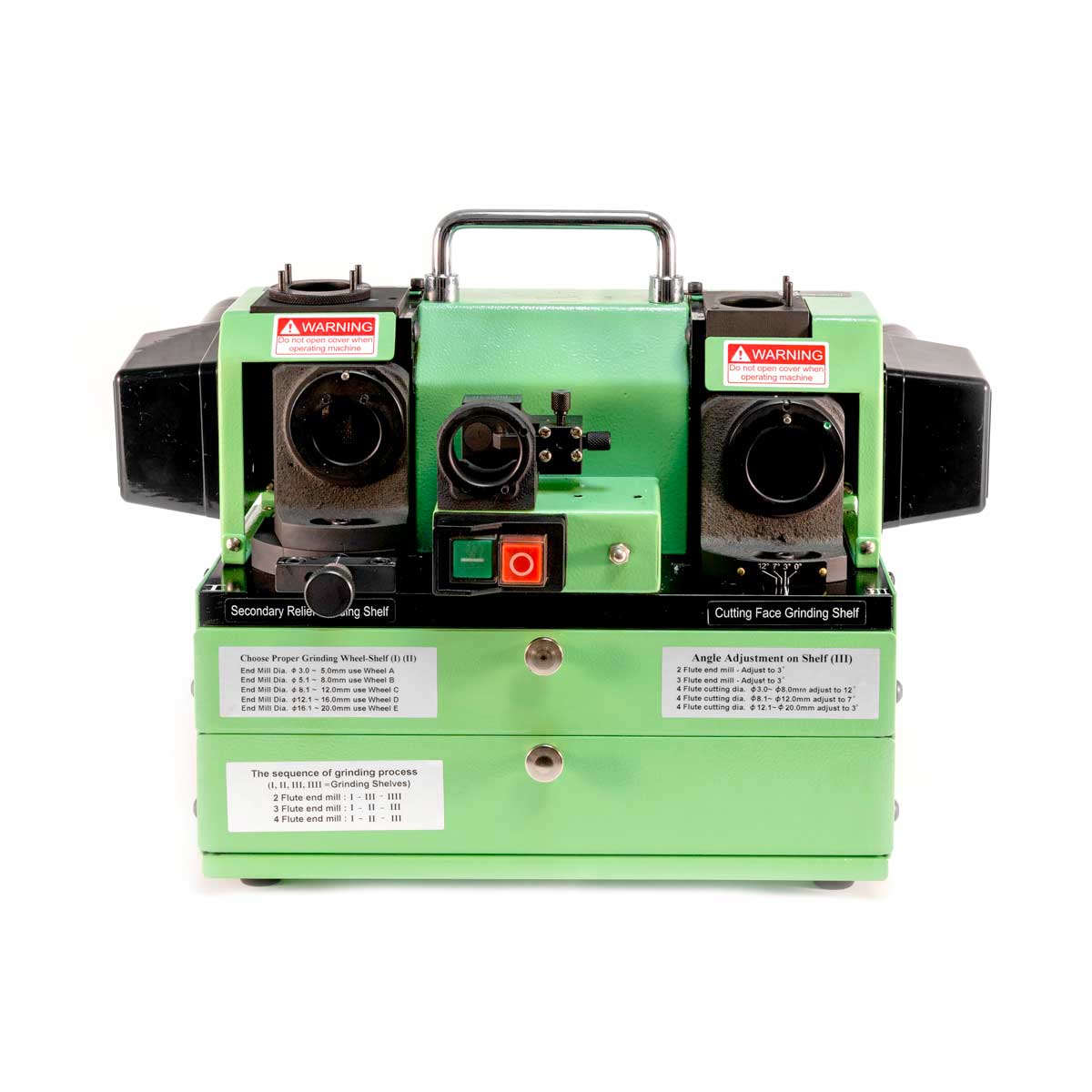

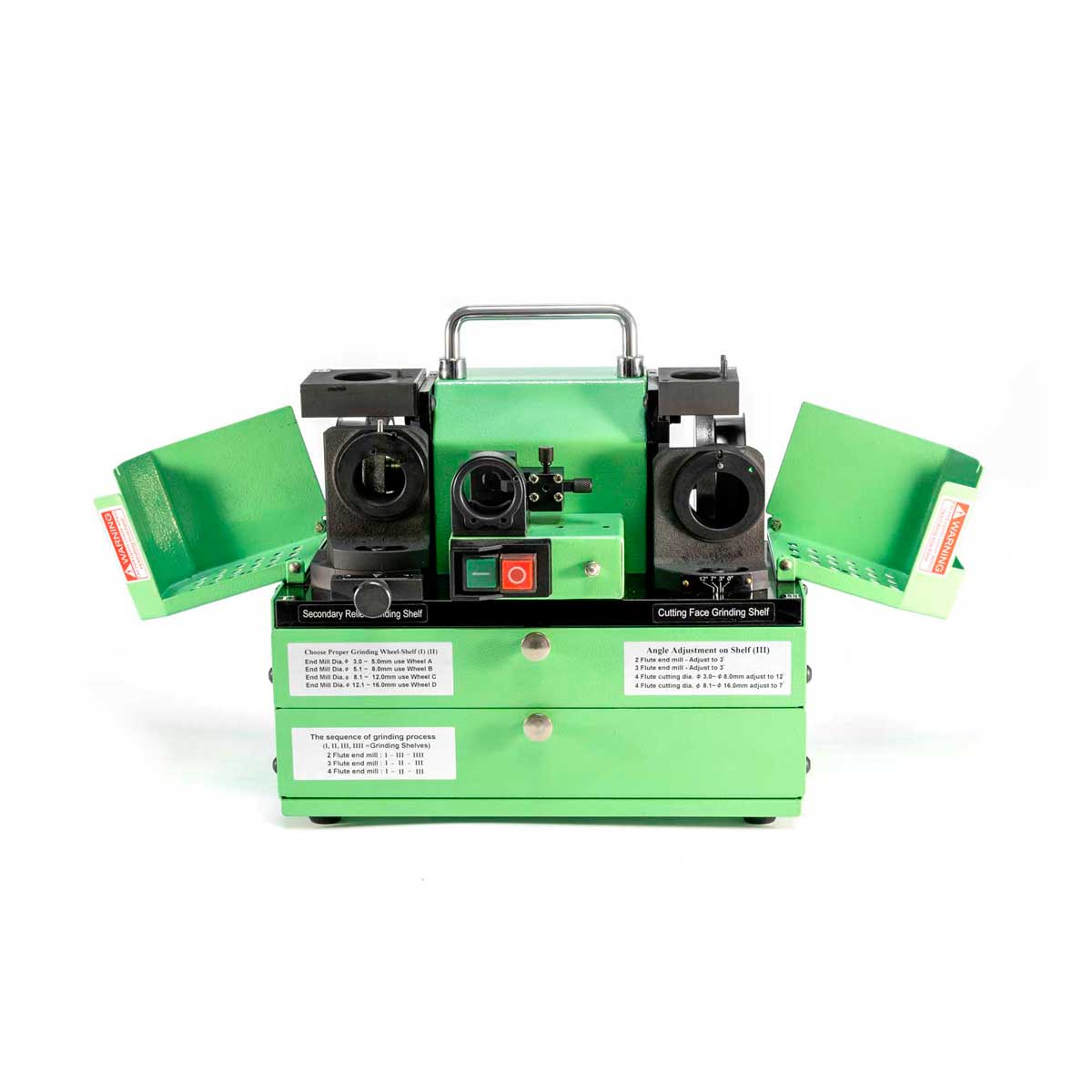

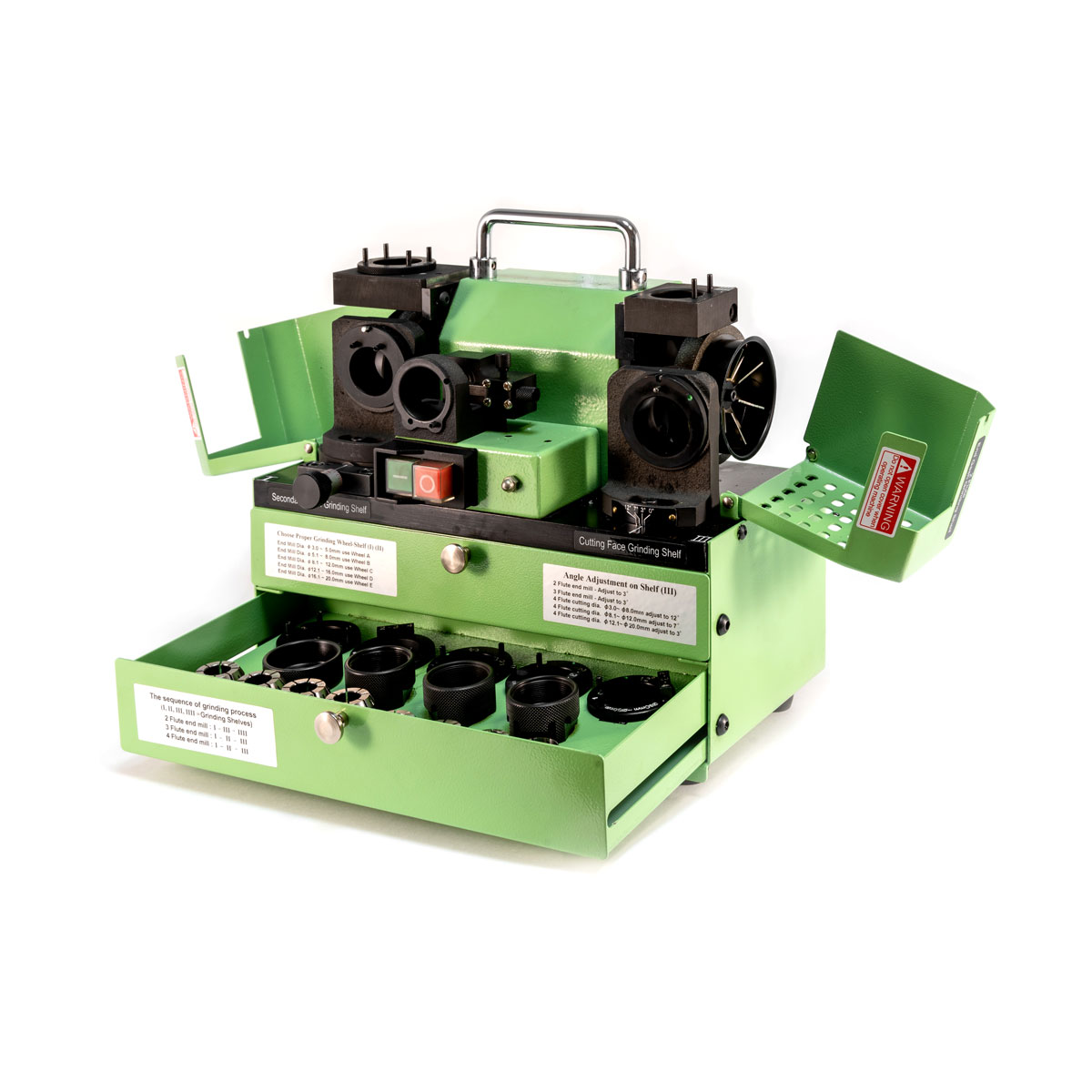

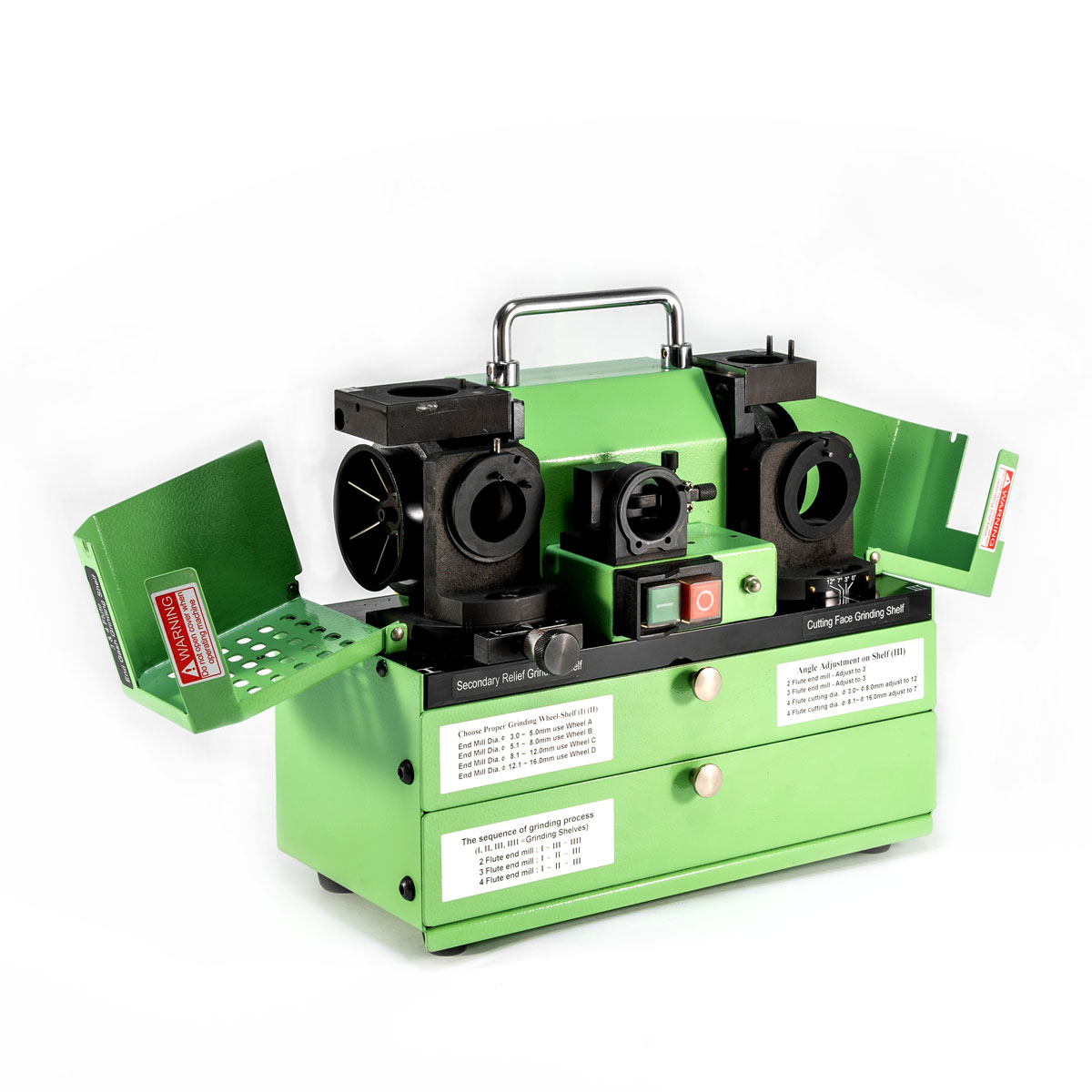

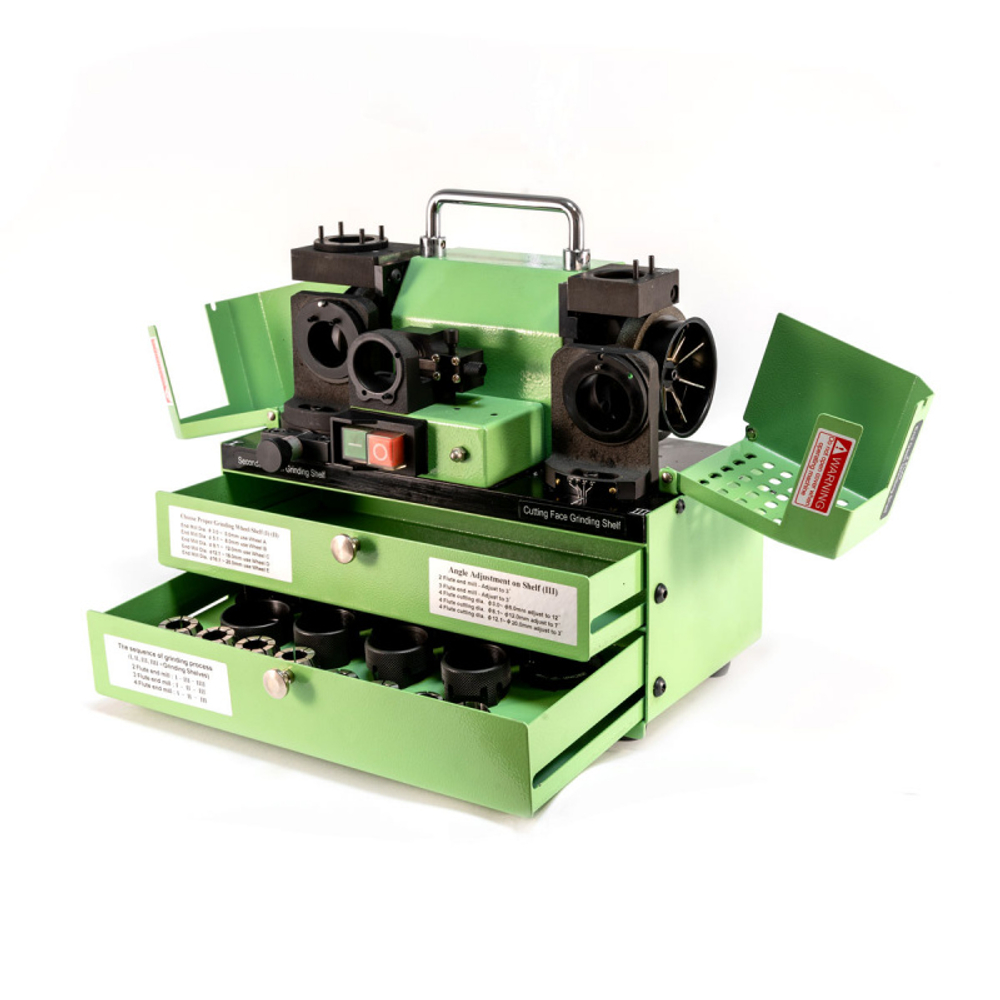

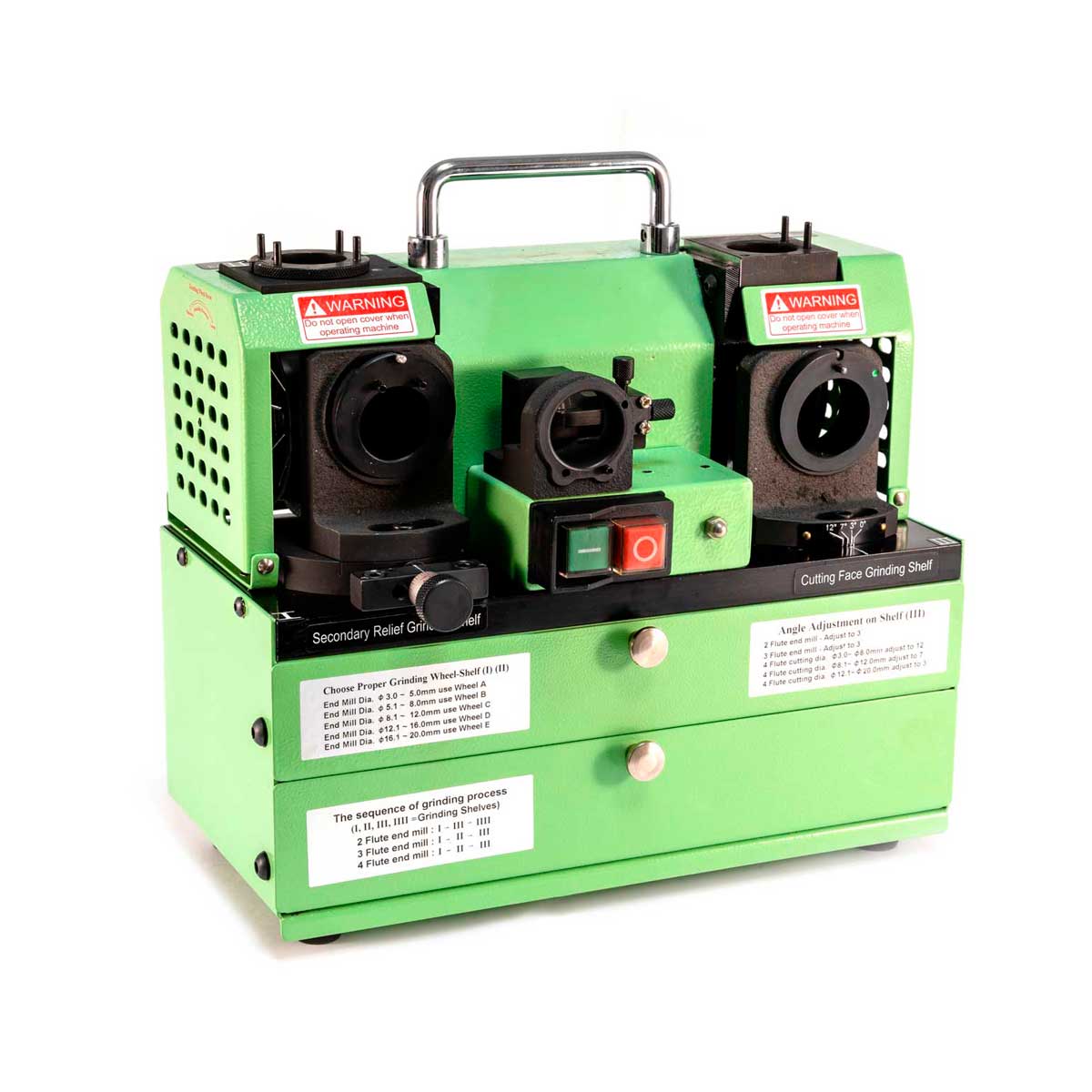

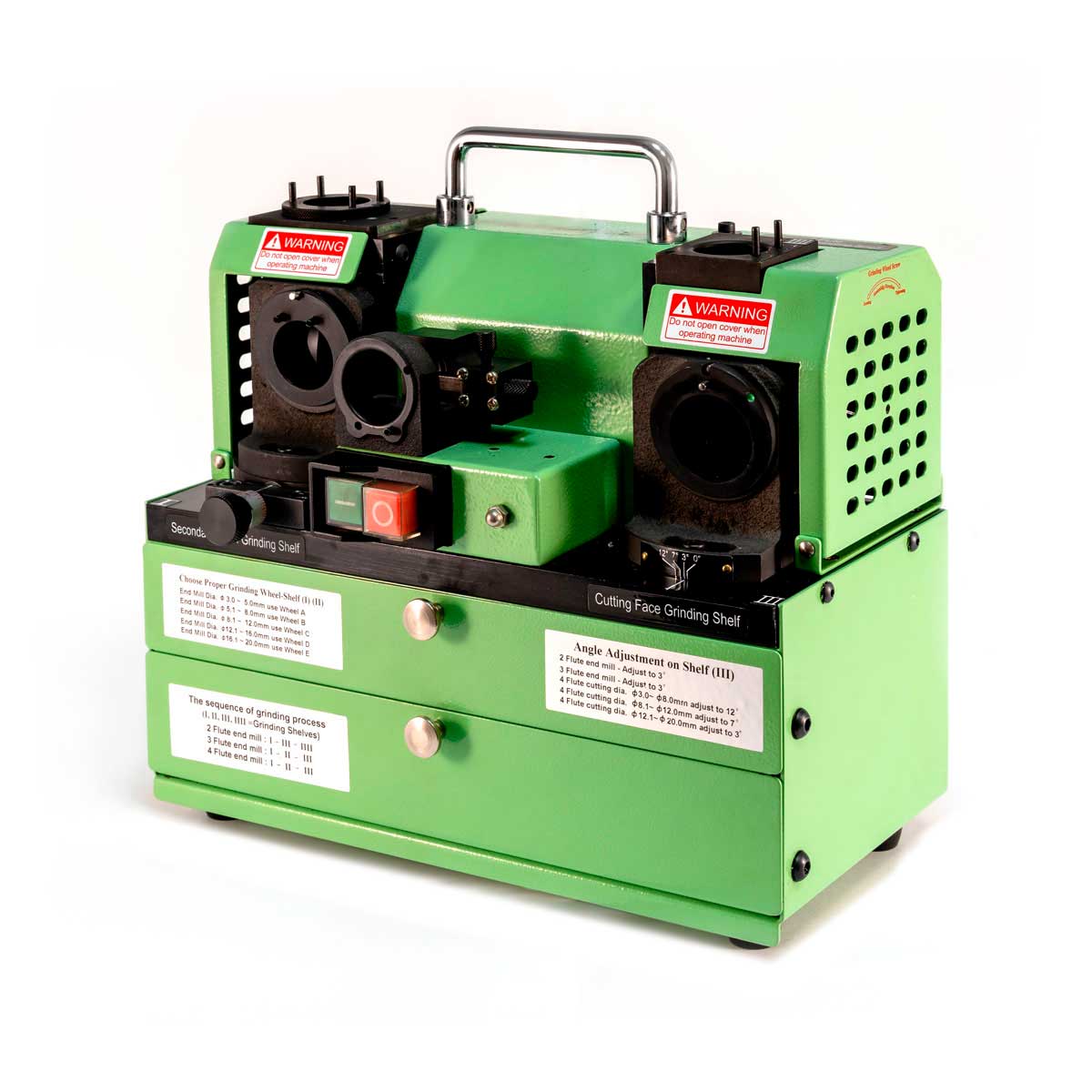

Настольный заточной станок GS-76 предназначен для заточки 2, 3, 4-х зубых концевых фрез из инструментальной стали и твердых сплавов диаметром от 3.0 до 20.0 мм. Заточка инструмента производится эльборовым или алмазным кругами.
Благодаря малому весу и габаритам заточной станок GS-76 мобилен и прост в переноске, а благодаря подключению к стандартной бытовой электросети напряжением 220 вольт можно выполнять заточные работы в бытовых условиях, гараже или в небольшой мастерской.
Особенности:
- Два устройства для подключения вытяжной вентиляции;
- Высокая точность шлифования в пределах 0,02 мм;
- Доступность центральной резки;
- Шлифование в пределах 1 минуты;
- Высокопроизводительный двигатель;
- Компактный ящик для инструментов.
Вид затачиваемого инструмента
В процессе заточки осуществляется проточка канавок, заточка главного и вспомогательного задних углов.
Этапы заточки инструмента
Заточка инструмента осуществляется в три этапа:
-
Заточка фрезы по задней поверхности.
-
Проточка канавок.
-
Формирование заходности фрезы.
Конструкция станка позволяет менять отрицательный угол при вершине фрезы в заданных диапазонах, что позволяет получать необходимую геометрию инструмента для конкретных задач.

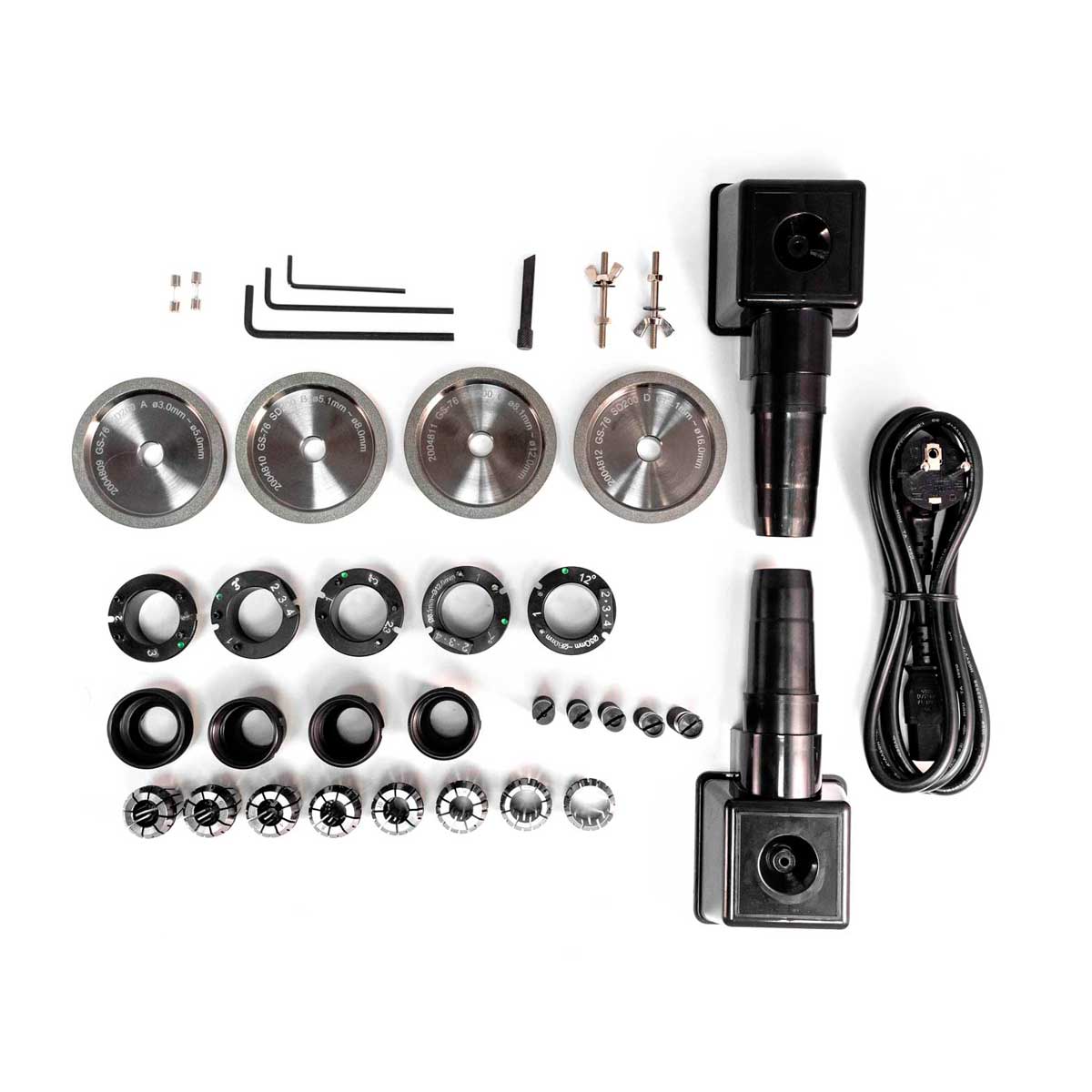

Комплект поставки:
- Круг шлифовальный алмазный 3" SD200 А (O 3.0-5.0)
- Круг шлифовальный алмазный 3" SD200 B (O 5.1-8.0)
- Круг шлифовальный алмазный 3" SD200 C (O 8.1-12.0)
- Круг шлифовальный алмазный 3" SD200 D (O12.1-16.0)
- Круг шлифовальный алмазный 3" SD200 E (O16.1-20.0)
- Круг шлифовальный алмазный 3" SD200 F
- Набор цанг ER25 O 3-20 мм - 8 шт
- Цанговый зажим ER25 - 3 комплекта
- Вспомогательная втулка - 6 шт.
- Адаптеры (удлинители) - 5 шт. (O 3, O 4, O 6, O 8, O 10)
- Ключи шестигранные 2 мм (1 шт), 3 мм (1 шт) и 4 мм (1 шт)
- Устройства для подключения вытяжной вентиляции - 2 шт
- Руководство по эксплуатации на русском языке
