Станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента: фрезерный инструмент (концевые фрезы с плоским торцом, концевые фрезы прямы и профильные, шпоночные концевые фрезы).
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

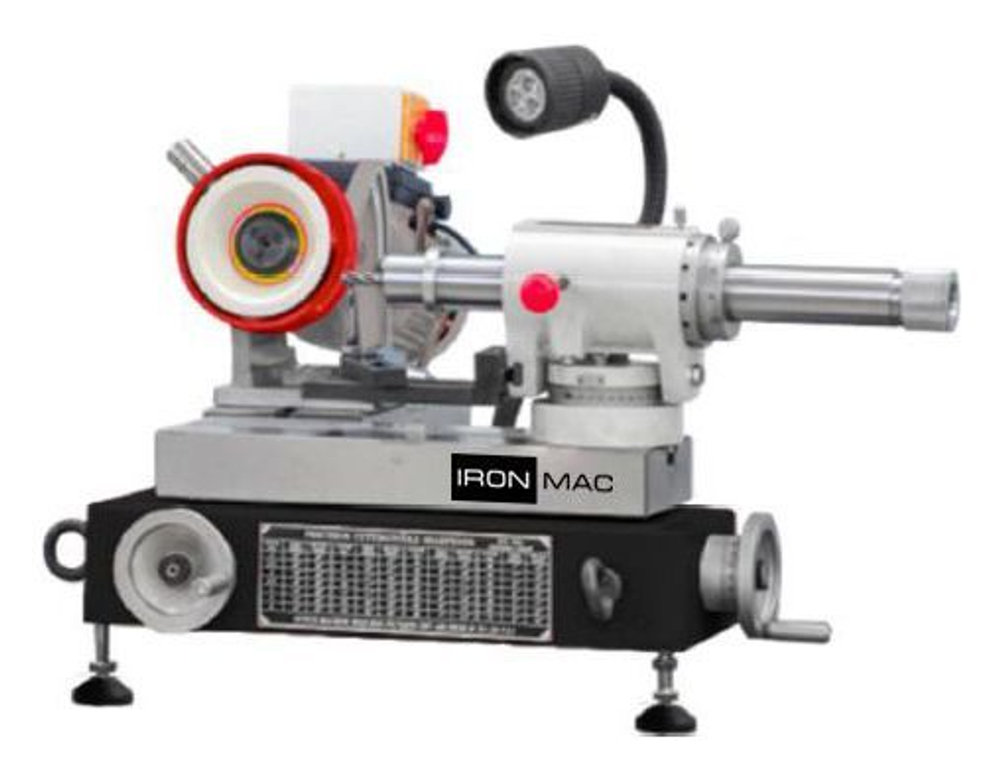

| ЗАТОЧКА КОНЦЕВЫХ ФРЕЗ Станок IRONMAC M 115 благодаря своей конструкции позволяет затачивать концевые фрезы. Весь процесс заточки осуществляется вручную – настраивается диаметр, высота затачиваемого инструмента и съем с изношенной грани инструмента. | |
| ПЛАВНОЕ ПЕРЕМЕЩЕНИЕ ИНСТРУМЕНТА Принцип работы станка заключается в плавном перемещении инструмента (влево и вправо относительно заточного круга), установленного в пневматическое устройство с делительной головкой при помощи цанги (тип 5 С). Приспособление для заточки концевых фрез с радиусным торцем поставляется индивидуально по согласованию с заказчиком. | |
| ТОЧНОСТЬ ЗАТОЧКИ Концевая фреза имеет плавное перемещение за счет конструкции пневматического устройства с делительной головкой. Передвижной упор ограничивает длину хода фрезы, в зависимости от высоты инструмента, тем самым позволяя увеличивать производительность станка и снизить нагрузку на направляющие. Настройка диаметра инструмента и съема осуществляется при помощи винтовой пары (винт-гайка). Это обеспечивает точность заточки и снижает влияние человеческого фактора. | |
| ПРЯМОЛИНЕЙНОСТЬ ХОДА Прямолинейность хода заточного стола обеспечивается за счет передачи винт-гайка. Минимальный съем равен 0,02 мм. | |
| НАСТОЛЬНОЕ ИСПОЛНЕНИЕ Станок выполнен в настольном исполнении без системы подачи СОЖ. |
