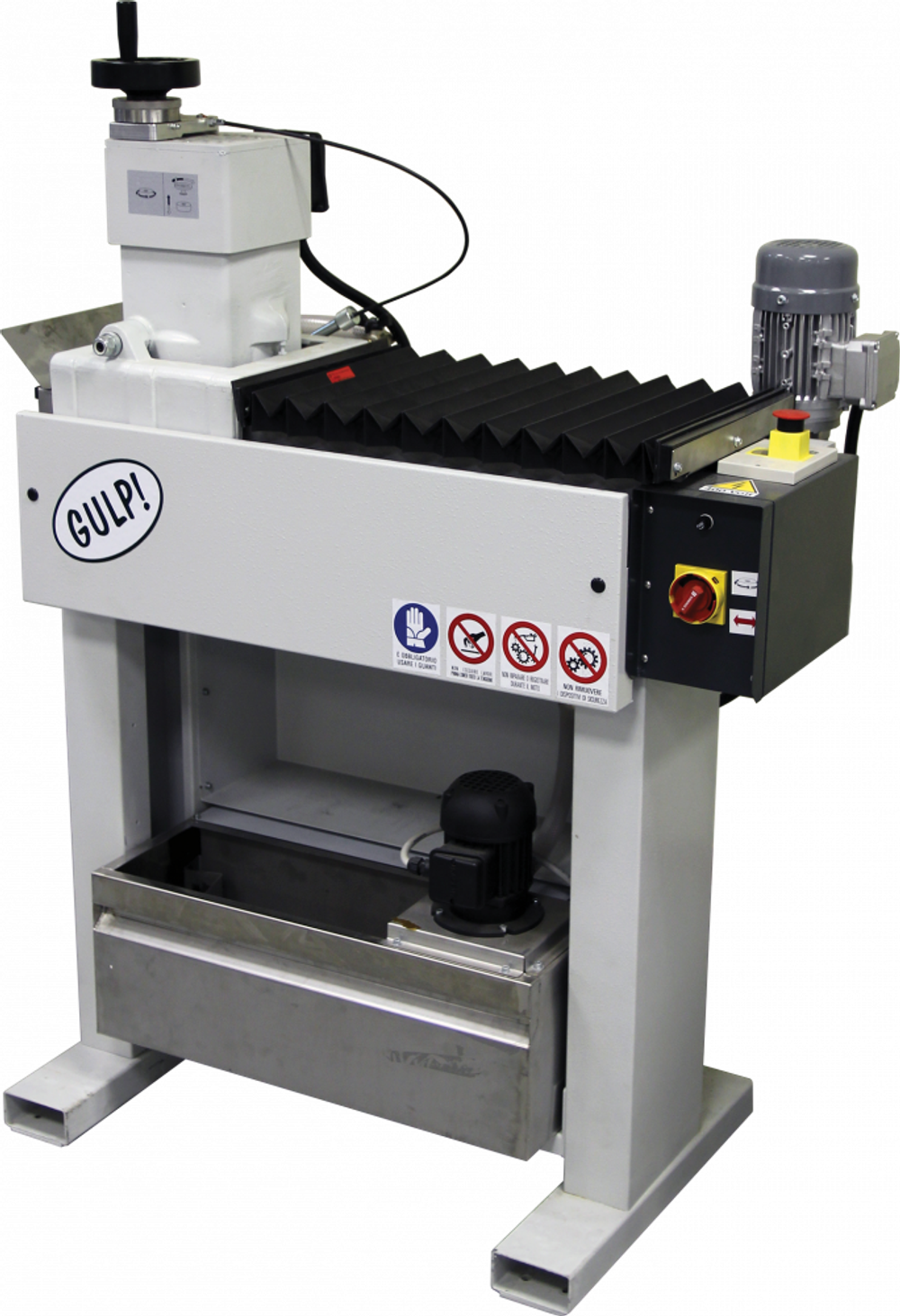

Станок предназначен для заточки профильных и плоских ножей из твердого сплава HM (твердосплавных пластин) по плоскости.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для производств, которые используют ножи длиной от 10 до 280 мм:
- деревообработка (столярные, домостроительные, лесопильные и мебельные производства)
- металлообработка (производства по обработке черных и легированных сталей, легкосплавных и композитных материалов и т.п.)
- сервисные центры по заточке дереворежущего инструмента
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | НАДЕЖНАЯ МАССИВНАЯ СТАНИНА Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Ванна станка выполнена из нержавеющей стали. Направляющие, по которым перемещается каретка, являются литыми с системой натяжения направляющей ленты. |
 | СПЕЦИАЛЬНАЯ МАГНИТНАЯ ПЛИТА Специальная магнитная плита выполнена из высококачественной стали и оснащена ниодимовыми цилиндрами, что позволяет фиксировать профильные и плоские ножи из твердого сплава (HM). Съемные латунные планки, установленные на магнитной плите, позволяют с высокой точностью выставлять все затачиваемые ножи в одну линию. |
 | КАРЕТКА С ЗАТОЧНЫМ УЗЛОМ Каретка с заточным узлом перемещается в автоматическом режиме за счет электропривода и цепной передачи. Благодаря этому обеспечивается плавность перемещения заточного узла и процесса заточки, а также исключается влияние человеческого фактора. |
 | МЕХАНИЗМ РЕГУЛИРОВКИ ВЕЛИЧИНЫ ОПУСКАНИЯ ЗАТОЧНОГО КРУГА Станок оснащен механизмом регулировки величины опускания заточного круга – автоматический съем. Принцип работы данного механизма заключается в самостоятельном опускании заточного круга на установленную по шкале величину после каждого цикла. Минимальная величина съема:
|
 | СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ Охлаждающая жидкость подается одновременно с 2-х сторон (справа и слева от заточного круга), благодаря чему в зоне заточки образуется масляный туман, который охлаждает ножи и заточной круг на протяжении всего рабочего процесса. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
 | ЗАМЕНА ЗАТОЧНОГО КРУГА Замена заточного круга является наиболее удобной для оператора-заточника, так как не требуется приложение усилий для его снятия/установки, что исключает возможность травматизма. Для замены заточного круга требуется поднять заточной круг в крайнее верхнее положение и ослабить гайку, которая фиксирует заточной узел. Затем наклонить заточной узел до упора, после чего, при помощи 2-х шестигранных ключей отвернуть планшайбу, фиксирующую заточной круг. Время, необходимое для замены круга составляет не более 2-х минут. |
 | БАК ДЛЯ СОЖ Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 40 литров. |
