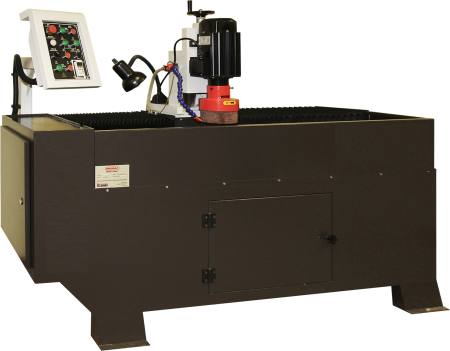

Станок для заточки ножей IronMac 1000AM

НАДЕЖНАЯ МАССИВНАЯ СТАНИНА

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Направляющие, по которым перемещается каретка, являются литыми с системой натяжения направляющей ленты.

Благодаря высокой массе станка не требуется фундамент для его установки.

КАРЕТКА С ЗАТОЧНЫМ УЗЛОМ

Каретка с заточным узлом перемещается в автоматическом режиме за счет электропривода и передачи шестерня-зубчатая рейка.

Благодаря этому обеспечивается плавность перемещения заточного узла и процесса заточки, а также исключается влияние человеческого фактора.

ХОД ЗАТОЧНОГО УЗЛА

Ход заточного узла регулируется при помощи передвижных фиксаторов и индукционных датчиков движения каретки – это значительно экономит время заточки и увеличивает производительность станка.

Максимальный ход каретки 1200 мм.

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ

Направляющие, по которым перемещается каретка, являются линейными изготовленными из высокопрочной стали.

Данный тип направляющих обеспечивает плавность перемещения каретки заточного узла, а благодаря применяемым линейным подшипникам гарантируется точность и минимальное отклонение от прямолинейности.

ЭЛЕКТРОМАГНИТНАЯ ПЛИТА

Электромагнитная плита выполнена из стали и оснащена точными установочными упорами для фиксации ножей.

Конструкция плиты предусматривает установку нескольких ножей по длине.

Суммарная длина ножей не должна превышать длину плиты.

НАСТРОЙКА УГЛА ПОВОРОТА ЭЛЕКТРОМАГНИТНОЙ ПЛИТЫ

Угол затачиваемых ножей устанавливается по градуированной шкале и регулируется в диапазоне 0° – 90°.

Поворот электромагнитной плиты осуществляется при помощи рукоятки – это значительно экономит время настройки станка перед заточкой и, как следствие, увеличивает производительность станка.

НАСТРОЙКА СЪЕМА

Станок оснащен механизмом регулировки величины опускания заточного круга – настройка съема с изношенной грани ножа. Подъем и опускание заточного круга осуществляется по градуированной шкале при помощи маховика с лимбом и передачи винт-гайка.

Минимальная величина съема 0,02 мм.

ПАНЕЛЬ УПРАВЛЕНИЯ

Панель управления оснащена цифровым контроллером, позволяющим плавно регулировать скорость движения каретки с заточным кругом.

Значение скорости движения каретки отображается в виде числового параметра на дисплее контроллера.

Регулятор скорости движения каретки позволяет подбирать режим заточки ножей из различных материалов и с различной твердостью HRC.

ЭЛЕКТРОШКАФ

Электрошкаф представляет собой отдельный блок, что делает удобным техническое обслуживание электрической части станка.

Удобный доступ к электрошкафу позволяет беспрепятственно и с минимальными затратами времени заменять его электрические компоненты (в случае выхода их из строя). Для обеспечения безопасности, электрошкаф оснащен закрывающейся на ключ дверью.

Данная система соответствует нормам безопасности CE.

ЗАЩИТНЫЙ ГОФРИРОВАННЫЙ КОЖУХ

Станок оснащен защитным гофрированным кожухом, который обеспечивает защиту направляющих и подшипников от попадания на них СОЖ, абразивной пыли и металлической стружки.

Также защитный кожух предохраняет от перерасхода консистентной смазки.

Все это соответствует нормам безопасности CE.

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

Централизованная система смазки направляющих осуществляется при помощи пневмо-распределителя рычажного типа.

Благодаря этой системе не требуются регулярные остановки станка для проведения смазки направляющих, тем самым снижается время на его техобслуживание. Все это увеличивает производительность и срок эксплуатации данного станка, а также уменьшает расход масла.

УСТРОЙСТВО ПОПЕРЕЧНОГО ПЕРЕМЕЩЕНИЯ ЗАТОЧНОГО УЗЛА

Устройство поперечного перемещения заточного узла относительно  плиты с затачиваемым ножом.

Благодаря этой системе станок позволяет настроить ось заточного круга относительно ножа без его снятия и дополнительной перенастройки, тем самым снижается время заточки и увеличивается производительность данного станка.

ЭЛЕКТРОЛАМПА

Электролампа станка за счет гибкого штатива является регулируемой по высоте и углу наклона.

Позволяет подвести поток света непосредственно в зону заточки, что повышает качество заточенного инструмента.

УСТРОЙСТВО ДЛЯ ПРАВКИ ШЛИФОВАЛЬНОГО КРУГА

Устройство для правки шлифовального круга, предназначено для снятия торцевых и радиальных биений шлифовального кругов.

Устройство выполнено в виде державки с закрепленным в нее алмазным карандашом.

Устройство устанавливается на магнитную плиту, что облегчает процесс правки шлифовального круга и делает его наиболее точным, за счет снижения влияния человеческого фактора.

СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Станок оснащен системой подачи охлаждающей жидкости.

В качестве охлаждающей жидкости (СОЖ) применяется водосмешиваемая эмульсия, которая подается в зону заточки при помощи гибкого коленчатого шланга.

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.
