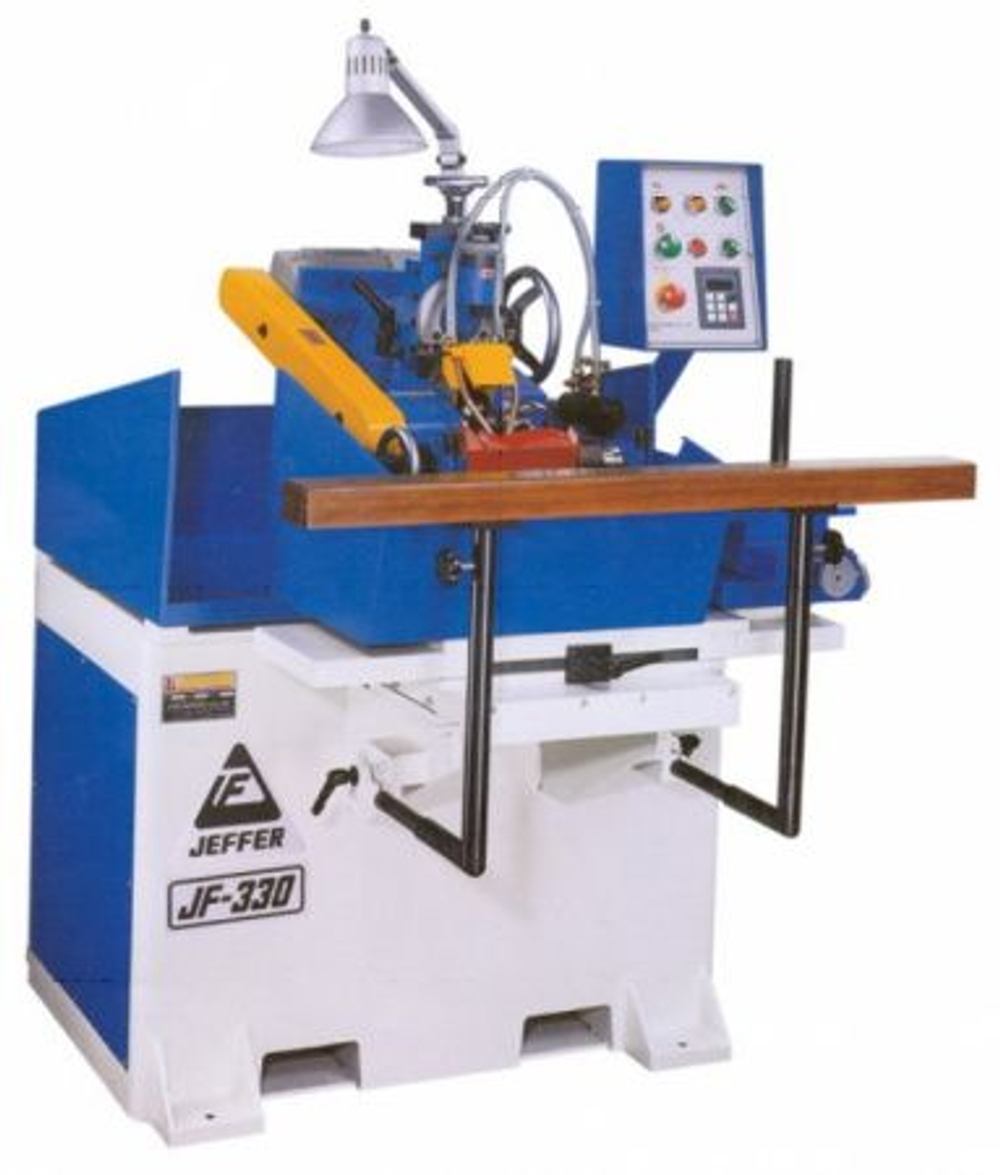

Станок предназначен для профилирования и заточки профильных ножей (бланкет) по задней грани.
Станок предназначен для профилирования и заточки профильных ножей (бланкет) по задней грани. Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются – насадные фрезы, строгальные головки.Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | МАССИВНАЯ СТАНИНА Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. Виброустойчивость станка достигается за счет его жесткости и массы (800 кг). |
 | ЛИНЕЙНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ ИЗГОТОВЛЕНЫ ИЗ ВЫСОКОПРОЧНЫХ ИЗНОСОСТОЙКИХ СТАЛЕЙ Обеспечивают плавность хода рабочего стола и, следовательно, высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м. |
 | ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ ПЛИТЫ С ШАБЛОНОМ ОСУЩЕСТВЛЯЕТСЯ ЗА СЧЕТ ПЕРЕДАЧИ ВИНТ-ГАЙКА Это позволяет с высокой точностью настраивать нулевую точку затачиваемого ножа. |
 | ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ ЗАТОЧНОГО УЗЛА ОСУЩЕСТВЛЯЕТСЯ ЗА СЧЕТ ПЕРЕДАЧИ ВИНТ-ГАЙКА Это позволяет с высокой точностью настраивать съем с изношенной грани, и как следствие увеличивается ресурс затачиваемого инструмента. Мин. величина съема материала с изношенной грани инструмента равна 0,02 мм. |
 | НАСТРОЙКА УГЛА ЗАТОЧКИ ОСУЩЕСТВЛЯЕТСЯ ПРИ ПОМОЩИ МАХОВИКА ЗА СЧЕТ ПЕРЕДАЧИ ВИНТ-ГАЙКА Это гарантирует точность настройки станка перед заточкой. Настройка угла заточки осуществляется по градуированной шкале. |
 | ПРИМЕНЯЕМЫЕ ЗАТОЧНЫЕ КРУГИ ЗАЖИМАЮТСЯ ВО ФЛАНЦЕ Благодаря данной системе крепления заточного круга не требуется постоянная его правка, что увеличивает производительность станка и обеспечивает максимальное качество заточки. |
 | СТАНОК ОСНАЩЕН ВЫСОКОТОЧНЫМ УСТРОЙСТВОМ (С АЛМАЗНЫМ ШТИФТОМ) ДЛЯ ПРАВКИ ШЛИФОВАЛЬНОГО КРУГА Настройка положения осуществляется по градуированным шкалам в 2-х плоскостях. Также настраивается угол положения правящего устройства. |
 | ПУЛЬТ УПРАВЛЕНИЯ ОСНАЩЕН ИМЕЕТ КНОПКУ АВАРИЙНОЙ ОСТАНОВКИ, ПОЗВОЛЯЮЩУЮ В ЭКСТРЕННОМ РЕЖИМЕ ВЫКЛЮЧИТЬ СТАНОК |
 | СТАНОК ОСНАЩЕН СИСТЕМОЙ ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ Подача СОЖ осуществляется с 2-х сторон, благодаря чему заточной круг и затачиваемый инструмент постоянно находятся в зоне охлаждения. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
