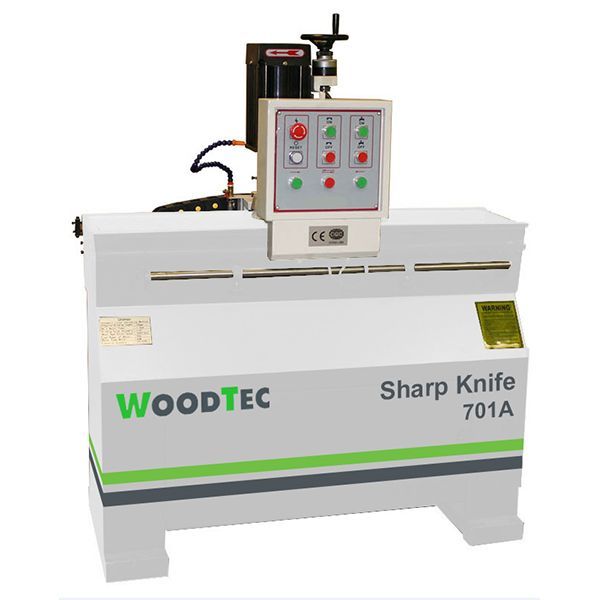

Станок предназначен для заточки строгальных ножей по задней грани. Также станок затачивает дробильные, рубильные, гильотинные ножи и ножи для бумагорезательных машин.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для производств, которые используют ножи длиной от 60 до 700 мм:
- деревообработка (столярные, домостроительные, лесопильные и мебельные производства)
- брикетирование древесной стружки, изготовление пеллет
- форматная резка бумаги (типографии и рекламные агентства и т.п.)
- утилизация древесных и прочих отходов (пластмассы, стекла и т.п.)
- сервисные центры по заточке дереворежущего инструмента.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | НАДЕЖНАЯ МАССИВНАЯ СТАНИНА Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует точность заточки инструмента.
Благодаря высокой массе станка не требуется фундамент для его установки. Виброустойчивость станка достигается за счет его жесткости и массы (250 кг) |
 | КАРЕТКА С ЗАТОЧНЫМ УЗЛОМ ПЕРЕМЕЩАЕТСЯ В АВТОМАТИЧЕСКОМ РЕЖИМЕ За счет электропривода и передачи шестерня-зубчатая рейка.
Благодаря этому обеспечивается плавность перемещения заточного узла и процесса заточки, а также исключается влияние человеческого фактора. |
 | ХОД ЗАТОЧНОГО УЗЛА РЕГУЛИРУЕТСЯ ПРИ ПОМОЩИ ФИКСАТОРОВ И ДАТЧИКОВ ДВИЖЕНИЯ Это значительно экономит время заточки и увеличивает производительность станка. Максимальный ход каретки 750 мм.. |
 | НАПРАВЛЯЮЩИЕ ИЗ ВЫСОКОПРОЧНОЙ СТАЛИ Данный тип направляющих обеспечивает плавность перемещения каретки заточного узла, а благодаря применяемым линейным подшипникам гарантируется точность и минимальное отклонение от прямолинейности. |
| | СТУПЕНЧАТЫЕ УПОРЫ И ПРИЖИМЫ Ступенчатые упоры позволяют устанавливать на плиту пакет ножей (1 – 4 шт.) длиной до 700 мм и толщиной до 15 мм и затачивать за одну установку без переналадки станка. Конструкция плиты также предусматривает установку нескольких ножей по длине. Суммарная длина ножей не должна превышать длину плиты. |
 | ВОЗМОЖНОСТЬ УСТАНОВИТЬ ШИРОКИЕ ДРОБИЛЬНЫЕ И РУБИЛЬНЫЙ НОЖИ Максимальная ширина ножа 150 мм (при толщине ножа 12-15 мм), при этом затачиваемые ножи должны иметь симметричные отверстия, расположенные на уровне 55-60 мм от затачиваемой кромки. |
 | УГОЛ НОЖЕЙ ПО ГРАДУИРОВАННОЙ ШКАЛЕ 0 - 90 ГРАДУСОВ Поворот электромагнитной плиты осуществляется при помощи рукоятки – это значительно экономит время настройки станка перед заточкой и, как следствие, увеличивает производительность станка. |
 | РЕГУЛИРОВКА ВЕЛИЧИНЫ ОПУСКАНИЯ ЗАТОЧНОГО КРУГА Подъем и опускание заточного круга осуществляется по цифровой шкале при помощи маховика и передачи винт-гайка.
Минимальная величина съема 0,01 мм. |
 | РЕГУЛИРОВКА СКОРОСТИ ДВИЖЕНИЯ КАРЕТКИ С ЗАТОЧНЫМ УЗЛОМ Регулятор скорости движения каретки позволяет подбирать режим заточки ножей из различных материалов и с различной твердостью HRC. |
 | ЭЛЕКТРОШКАФ В ВИДЕ ОТДЕЛЬНОГО БЛОКА Удобный доступ к электрошкафу позволяет беспрепятственно и с минимальными затратами времени заменять его электрические компоненты (в случае выхода их из строя). Для обеспечения безопасности, электрошкаф оснащен закрывающейся на ключ дверью.
Данная система соответствует нормам безопасности CE. |
 | РЕГУЛИРУЕМАЯ ЭЛЕКТРОЛАМПА Позволяет подвести поток света непосредственно в зону заточки, что повышает качество заточенного инструмента. |
 | АБРАЗИВНЫЙ КРУГ Предназначен для заточки плоских строгальных ножей из инструментальной и быстрорежущей стали.
Количество кругов указывается при заказе. |
 | ПОДАЧА СОЖ В качестве охлаждающей жидкости (СОЖ) применяется водосмешиваемая эмульсия, которая подается в зону заточки при помощи гибкого коленчатого шланга. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
 | БАК ДЛЯ СОЖ ИЗ ИЗНОСОСТОЙКОЙ СТАЛИ Ёмкость бака около 15 л. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
 | АЛМАЗНЫЕ И ЭЛЬБОРОВЫЕ КРУГИ ДЛЯ ЗАТОЧКИ ДРОБИЛЬНЫХ И СТРОГАЛЬНЫХ НОЖЕЙ Алмазные и эльборовые круги применяются для заточки и доводки ножей с твердосплавными напайками и из быстрорежущей стали по предней и задней граням.
Количество и тип кругов указываются при заказе. |
 | КОНЦЕНТРАТ СОЖ В КАНИСТРАХ ЁМКОСТЬЮ 20 Л При смешивании с водой образует эмульсию – смазывающую охлаждающую жидкость (СОЖ). Обладает одновременным смазывающим и охлаждающим эффектом, что защищает затачиваемый инструмент и заточной узел от перегревания и коррозии и как следствие обеспечивает качество заточки. |
