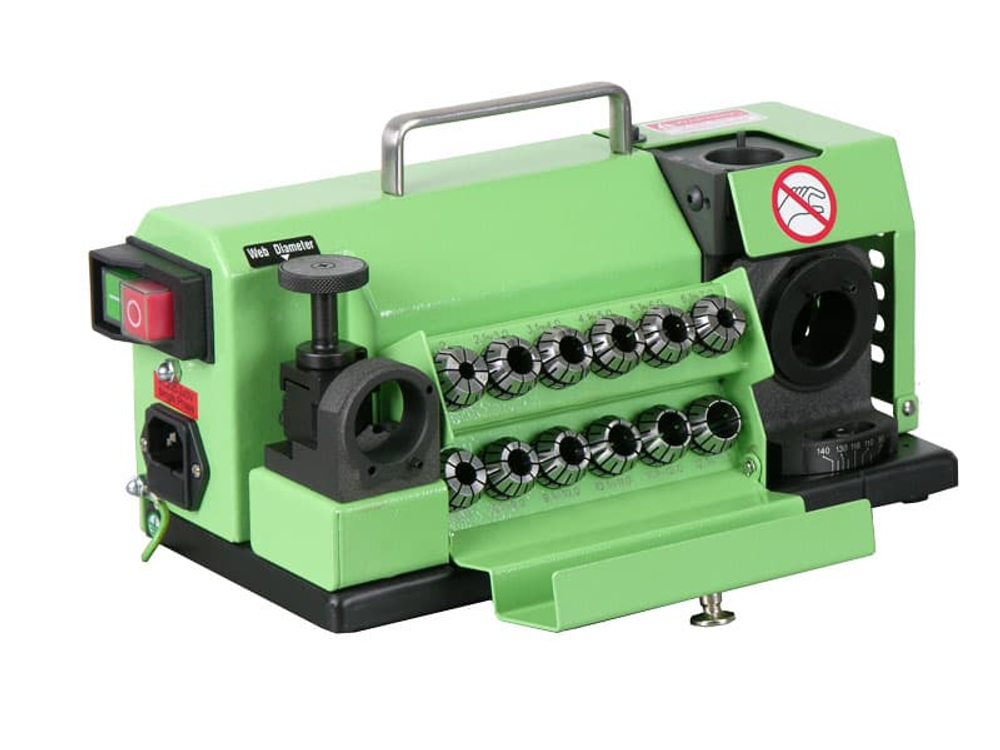

Станок для заточки сверл GSC GS-1

Заточный станок – специализированное оборудование, предназначенное для заточки различных типов режущего инструмента (в т.ч. многолезвийного), изготовленного из сплавов повышенной прочности и инструментальной стали.

Станок GS-1 для заточки спиральных сверл от 2 до 13 мм из инструментальной стали и твердых сплавов. Заточка сверл на станке заточном GS 1 производится эльборовым или алмазным кругами. Процесс заточки занимает минимум времени от 30 до 60 секунд и не требует специальной квалификации персонала, стойкость инструмента после заточки на таком станке увеличивается в несколько раз.

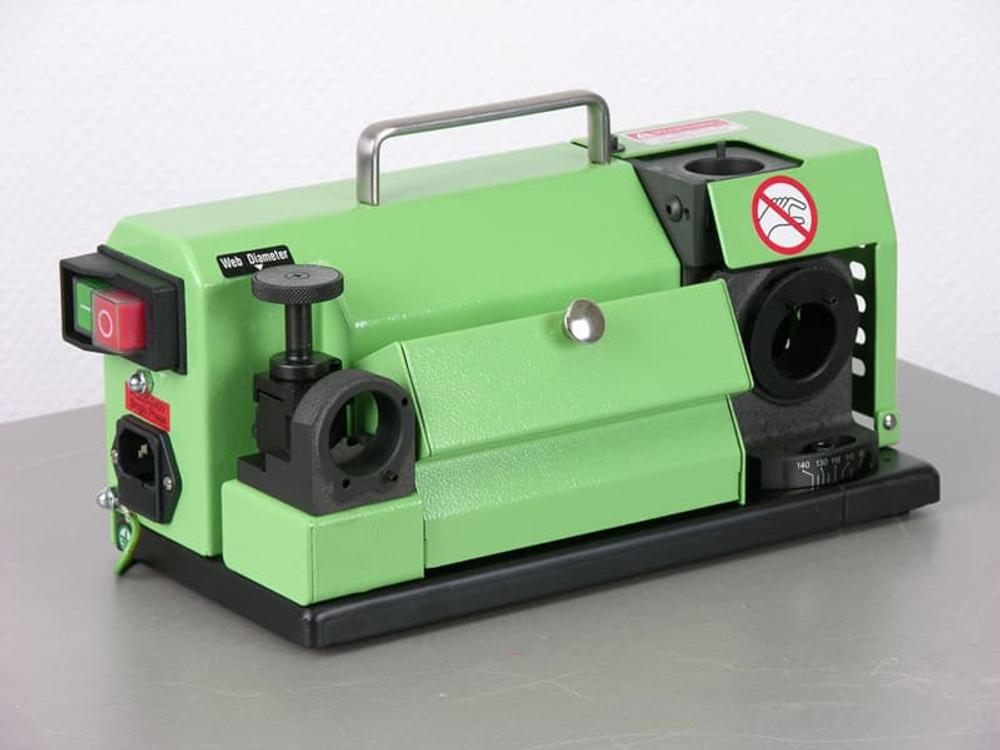

Настольный заточной станок GS-1 предназначен для заточки спиральных сверл из инструментальной стали и твердых сплавов эльборовым и алмазным кругами. Станок в стандартной комплектации оснащается устройством для подключения вытяжной вентиляции.

Малый вес и габариты станка для заточки сверл GS-1 обеспечивают его мобильность, а возможность подключения к стандартной бытовой электросети напряжением 220 вольт позволяет выполнять заточные работы в бытовых условиях, гараже, или в небольшой мастерской.

Распространенным способом заточки спиральных сверл является одноплоскостная затыловка в результате которой формируется задний угол 8° (12°). Угол при вершине варьируется от 90 до 140 градусов, в зависимости от требований к обработке.

Спиральные сверла

Принцип заточки спиральных сверл на станке GS-1

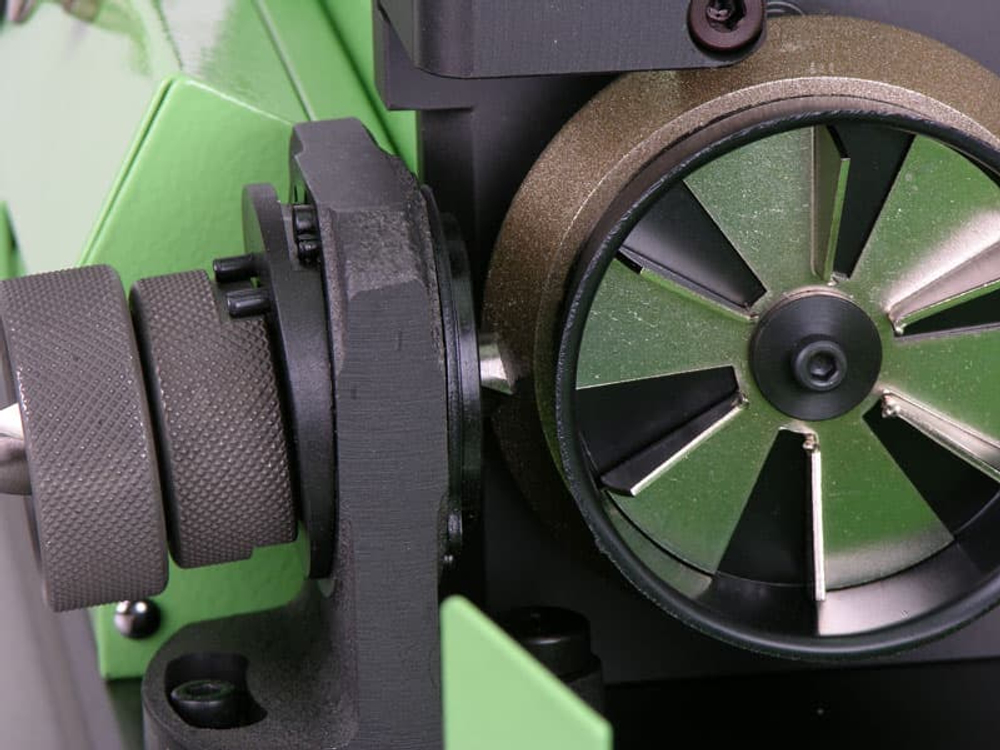

Заточка инструмента осуществляется в два этапа - по задней поверхности с затыловкой и подточка поперечной режущей кромки:

1. Затыловка производится благодаря конструкции гнезда с эксцентриситетом и наклонной под углом к передней поверхности.

2. При подточке поперечной режущей кромки (перемычки) можно варьировать ее величину, при помощи металлических шайб.

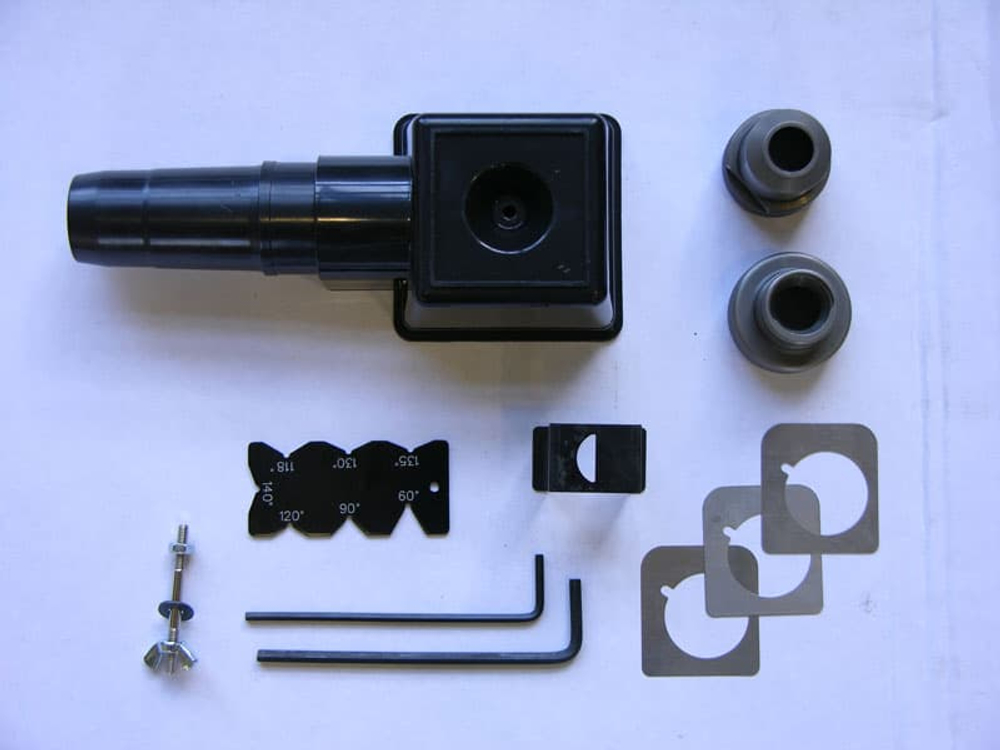

Комплект поставки:

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

• Комплект из 12 цанг диаметром 2-13 мм
• Зажимная гайка + цанговый патрон
• Круг шлифовальный эльборовый CBN200 для свёрл из быстрорежущей стали
• Металлические прокладки 0,1 мм (2 шт.) и 0,3 мм (1 шт.)
• Ключи шестигранные 3 мм, 4 мм
• Двухсторонний адаптер

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

• Круг шлифовальный алмазный 3? SD200 для свёрл из быстрорежущей стали
• Комплект из 11 высококачественных цанг диаметром 2,5-12,5мм ER20
• Расширяющая оправка для заточки свёрел до 16 мм ER25
• Зажимная гайка + цанговый патрон ER25
• Комплект из 3 цанг ER25 диаметром 14-16 мм
• Фильтр бумажный
• Светильник LED
