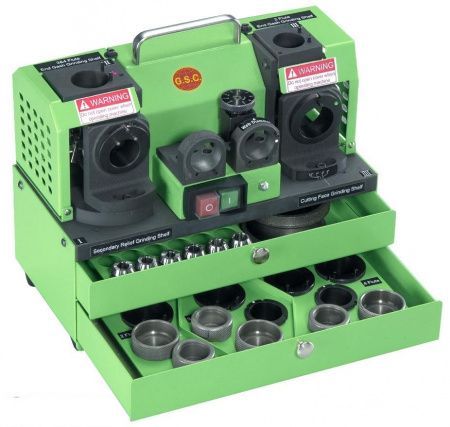

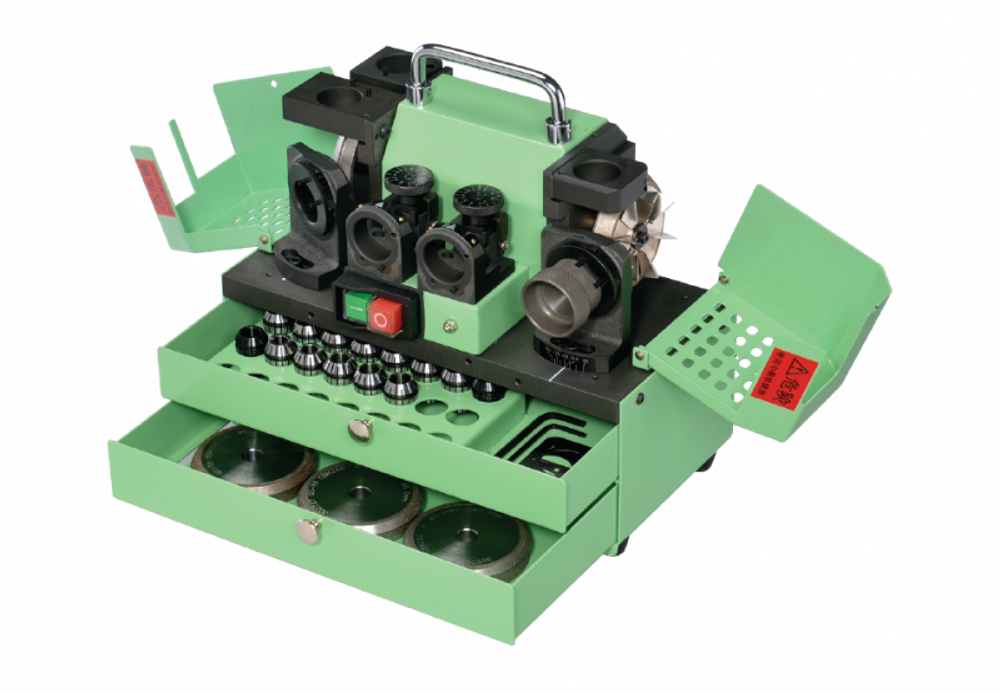

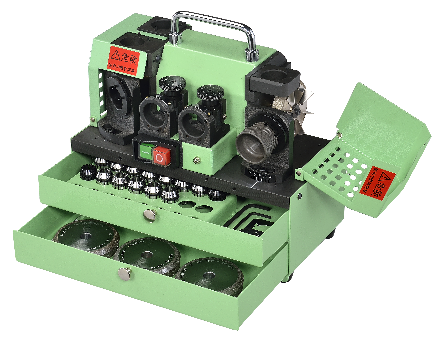

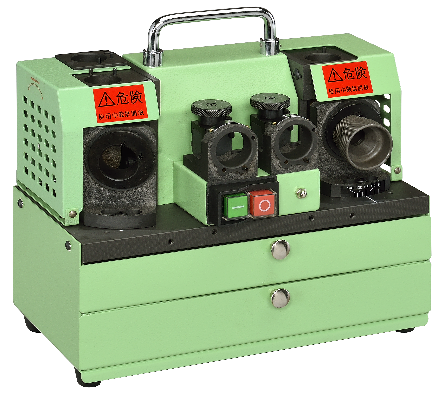

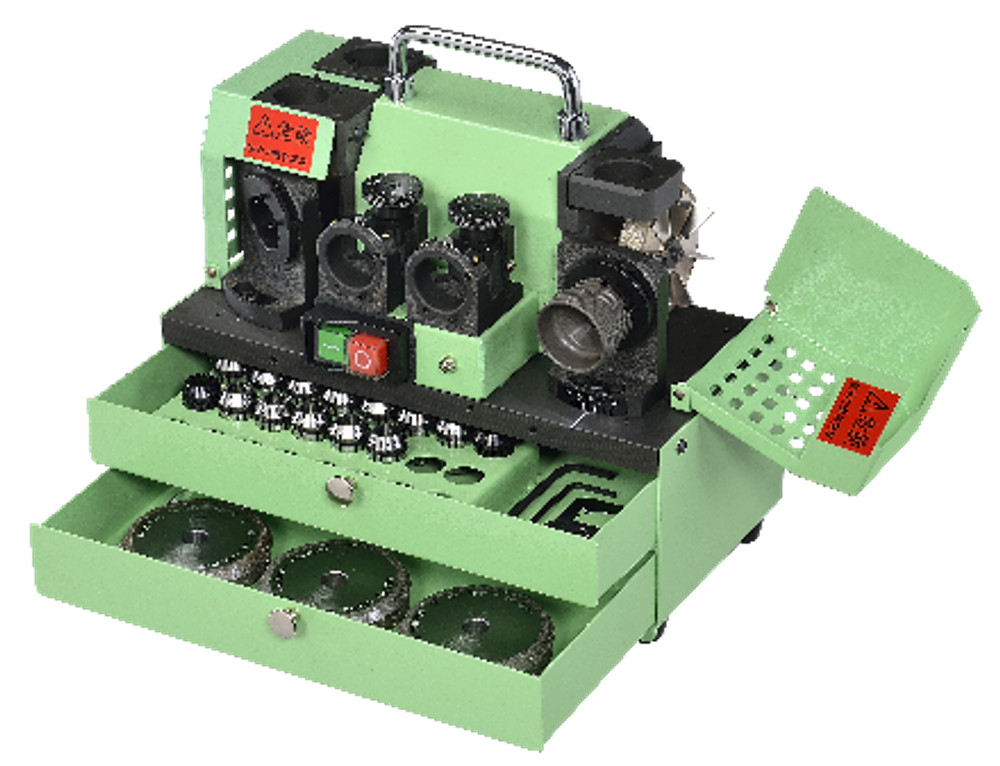

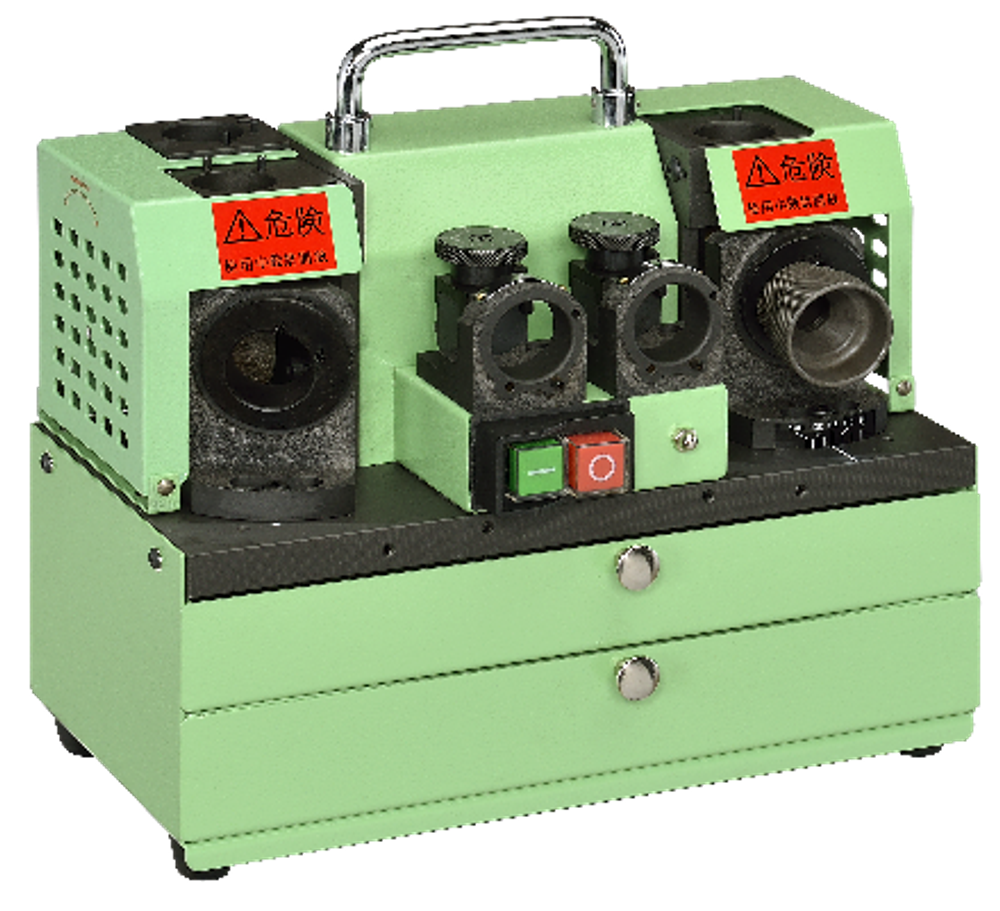

Станок заточной GS-10 предназначен для заточки спиральных (2.0~13.0 мм) и высокопроизводительных (3.0~13 мм) сверл из инструментальной стали и твердых сплавов эльборовыми и алмазными кругами.
Настольный заточной GS-10 используется для заточки спиральных и высокопроизводительных сверл алмазными и эльборовыми кругами.

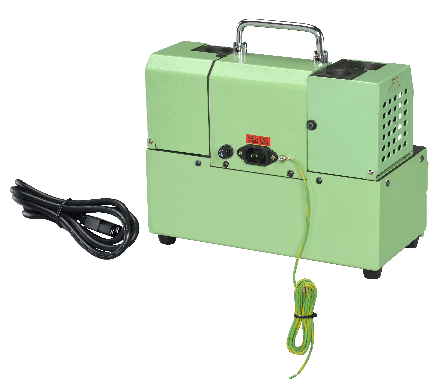

Благодаря малому весу и габаритам заточной станок GS-10 мобилен и прост в переноске, а благодаря подключению к стандартной бытовой электросети напряжением 220 вольт можно выполнять заточные работы в бытовых условиях, гараже, или в небольшой мастерской.
Вид затачиваемого инструмента
Заточка занимает минимум времени от 30 до 60 секунд и не требует специальной квалификации персонала, стойкость инструмента после заточки на таком станке увеличивается в несколько раз.
Принцип заточки
Распространенным способом заточки спиральных сверл является одноплоскостная затыловка в результате которой формируется задний угол 8° (12°). Угол при вершине варьируется от 90 до 140 градусов, в зависимости от требований к обработке.
Заточка инструмента осуществляется в два этапа - по задней поверхности с затыловкой и подточка поперечной режущей кромки:
1. Затыловка производится благодаря конструкции гнезда с эксцентриситетом и наклонной под углом к передней поверхности.
2. При подточке поперечной режущей кромки (перемычки) можно варьировать ее величину, при помощи металлических шайб.
Заточка инструмента осуществляется в три этапа:
1. Формирование второй плоскости.
2. Заточка по задней поверхности.
3. Подточка перемычки.
