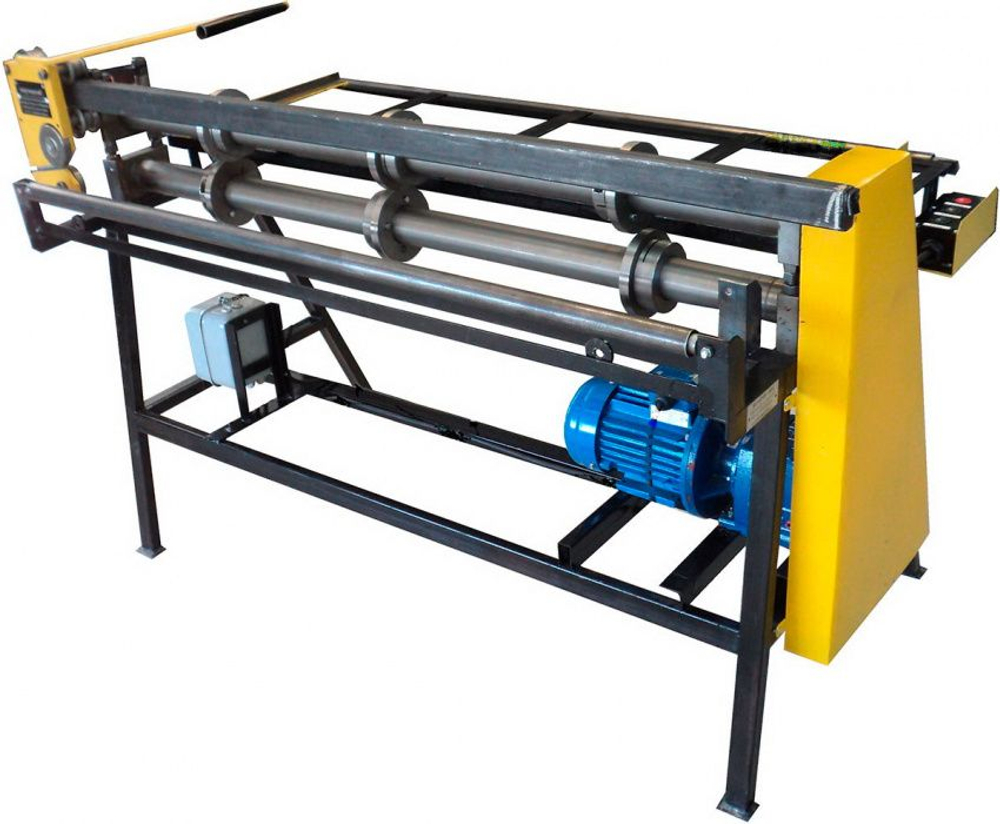

Станок ДН-3 (дисковые ножницы с тремя парами ножей) предназначен для продольной и продольно – поперечной резки листового и рулонного металла.
Станок имеет электропривод и является электрифицированным вариантом станка ДНР-3.
В стандартном варианте на станок ДН-3 устанавливается три пары дисковых ножей, что позволяет резать сталь толщиной до 0.7 мм.
Резка четырьмя парами ножей возможна только для стали толщиной до 0.6 мм.

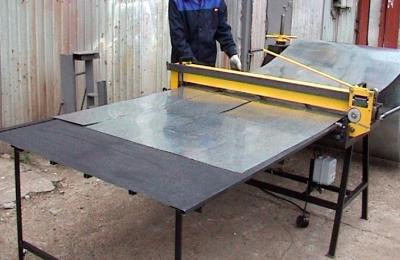

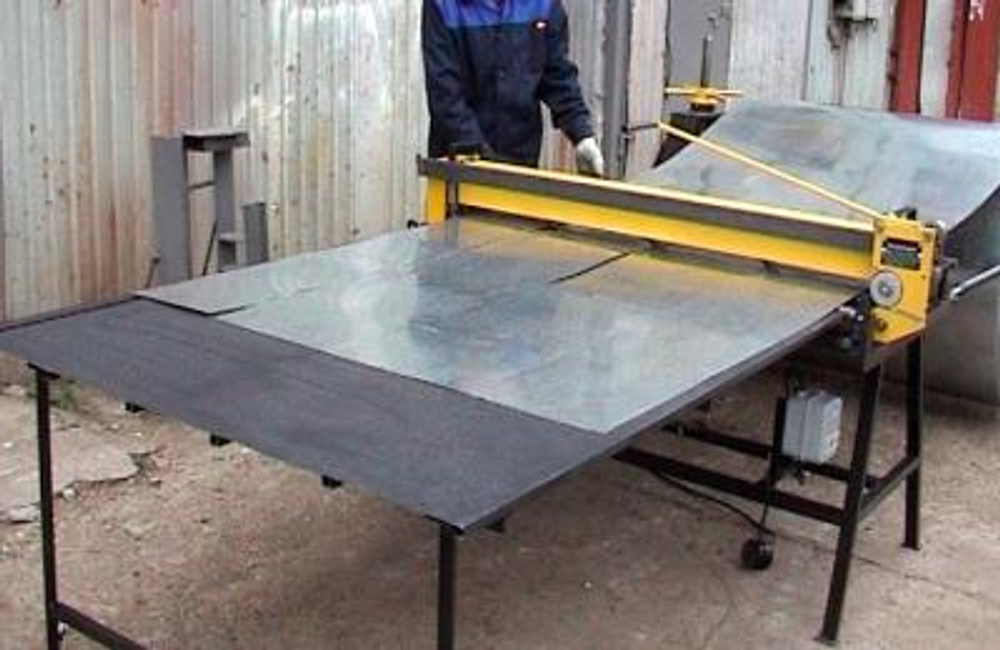

Для продольно-поперечной резки к станку присоединяется приёмный стол.

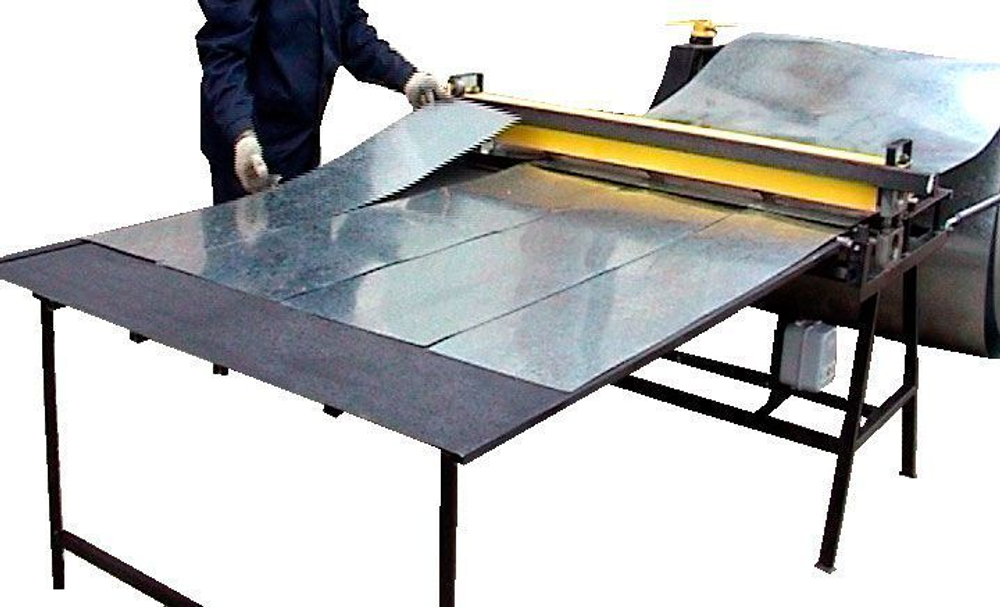

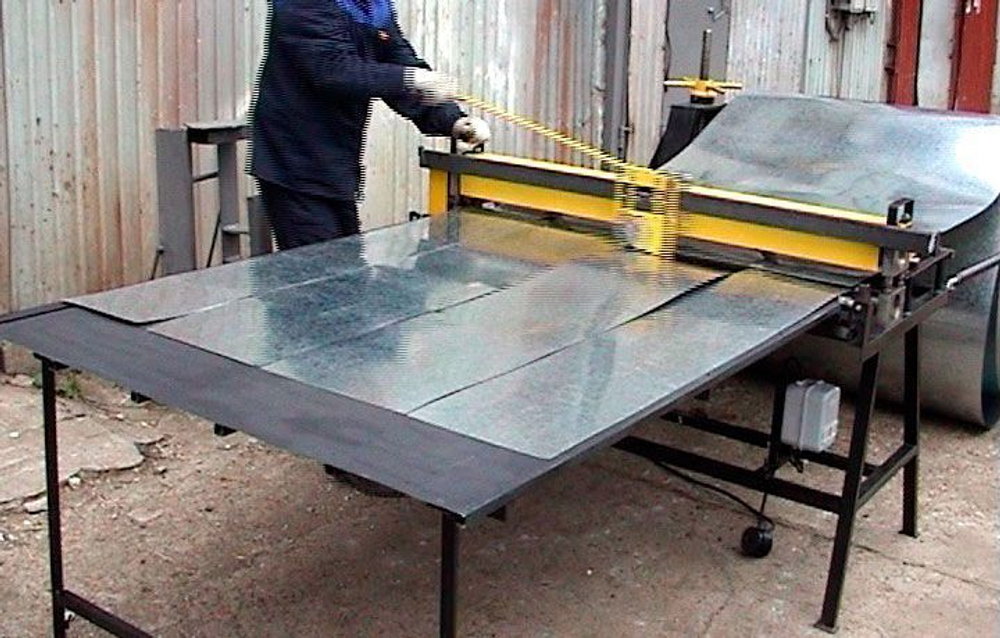

При нажатии кнопки «пуск» станок производит протягивание и резку металла из рулона (или резку отдельных листов металла). Разрезанный металл подаётся на приёмный стол. Поперечная резка производится простым и надёжным поперечным отрезным ножом.
Как получить необходимую длину отрезаемой детали?
Вариантов два:
1. Станок останавливается вручную нажатием на кнопку «Стоп».
2. Более удобный способ – остановка станка при достижении нужной длины детали по срабатыванию конечного выключателя.
Для повышения точности в этом случае станок может быть укомплектован двигателем с самоторможением. Достигаемая точность по длине: + - 1 мм.
Как быстро станок перенастраивается на другой размер резки?
Для изменения положения одной пары дисковых ножей необходимо раскрутить 4 стопорных винта, передвинуть ножи на нужный размер, настроить зазор между ножами, и заново закрутить стопорные винты.
По изложенной в паспорте станка методике это занимает 5 – 8 минут.

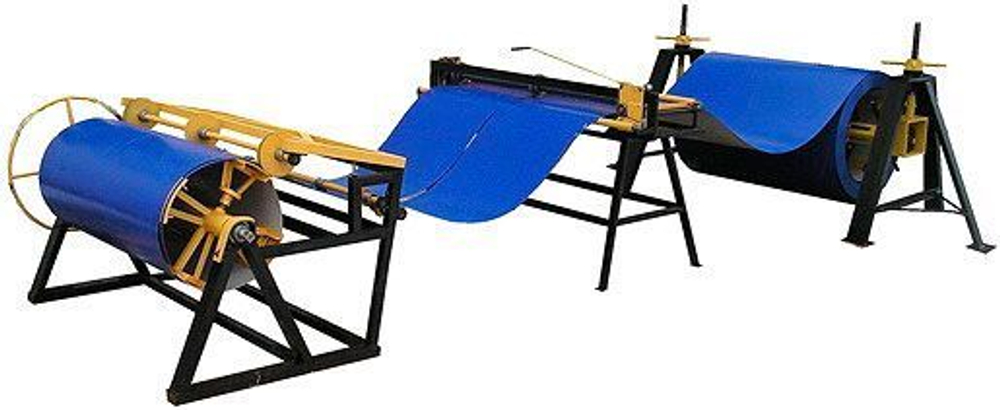

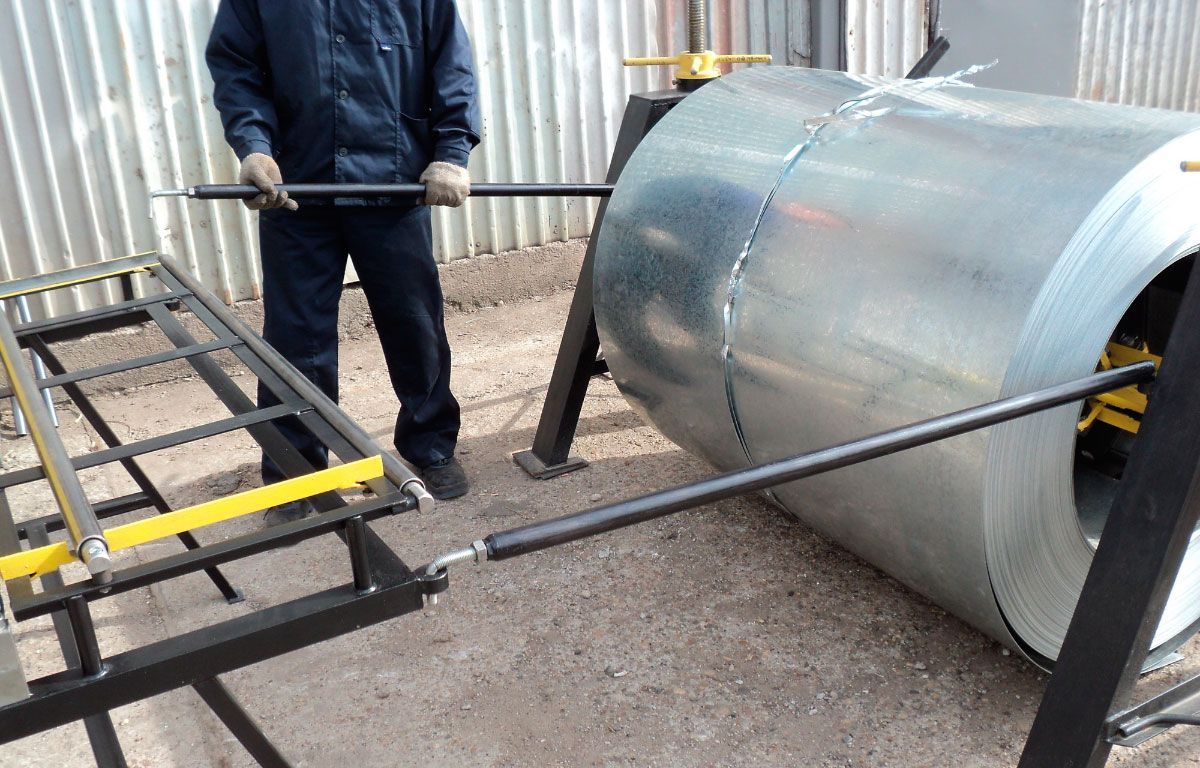

Зачем нужны связи для соединения станка и разматывателя?
В процессе резки станок тянет металл из рулона. Усилие тяги опрокидывает станок на разматыватель.Для того, чтобы избежать опрокидывания станка, ставятся связи-упоры, исключающие заваливание станка на разматыватель.
Возможный вариант – закрепить станок к полу на анкерные болты. Но это не всегда удобно и в целом нерационально.
Комплект поставки:
Опции:1. Приёмный стол (секция 1.5 метра). Дополнительные секции стола стыкуются одна к одной на любую длину.
2. Поперечный отрезной нож (до 0.8 мм).
3. Дополнительный комплект дисковых ножей (2 ножа).
4. Самоподъёмный разматыватель грузоподъёмностью 5 или 8 тн.
5. Связи для присоединения станка к разматывателю.
6. Конечный выключатель + электродвигатель с самоторможением.
7. Наматыватель штрипса УН-2
