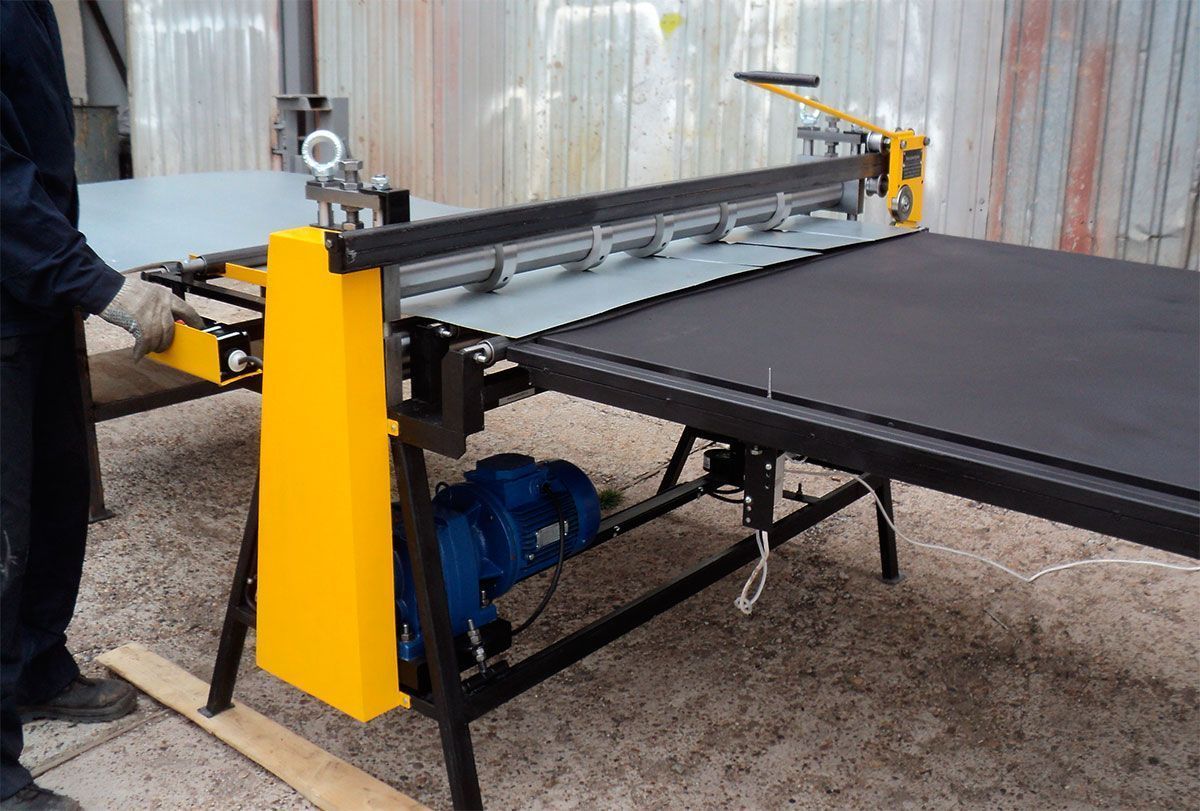

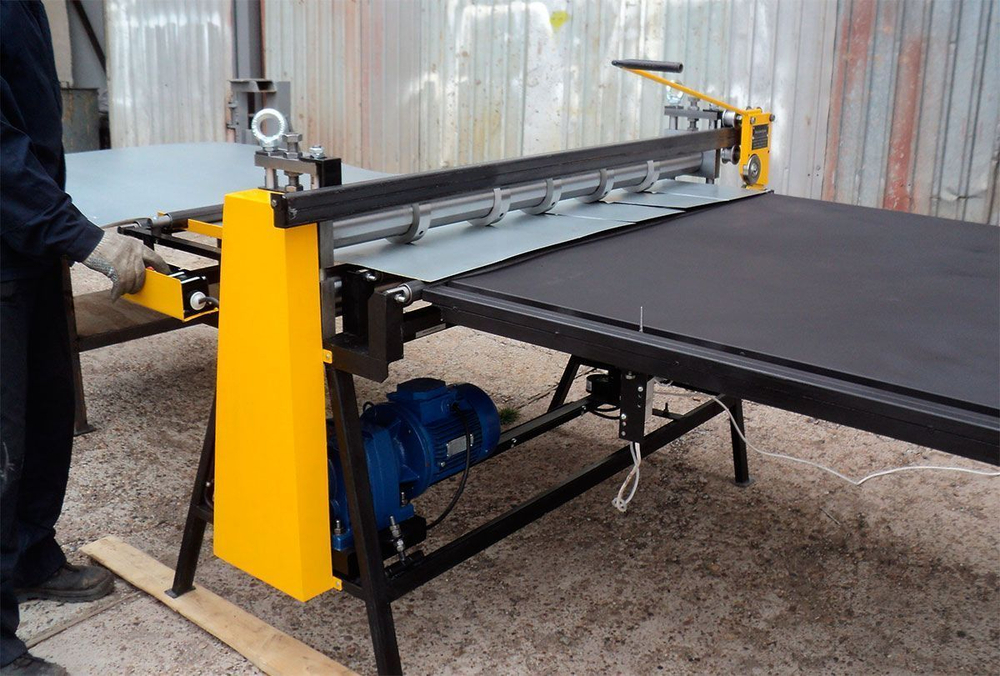

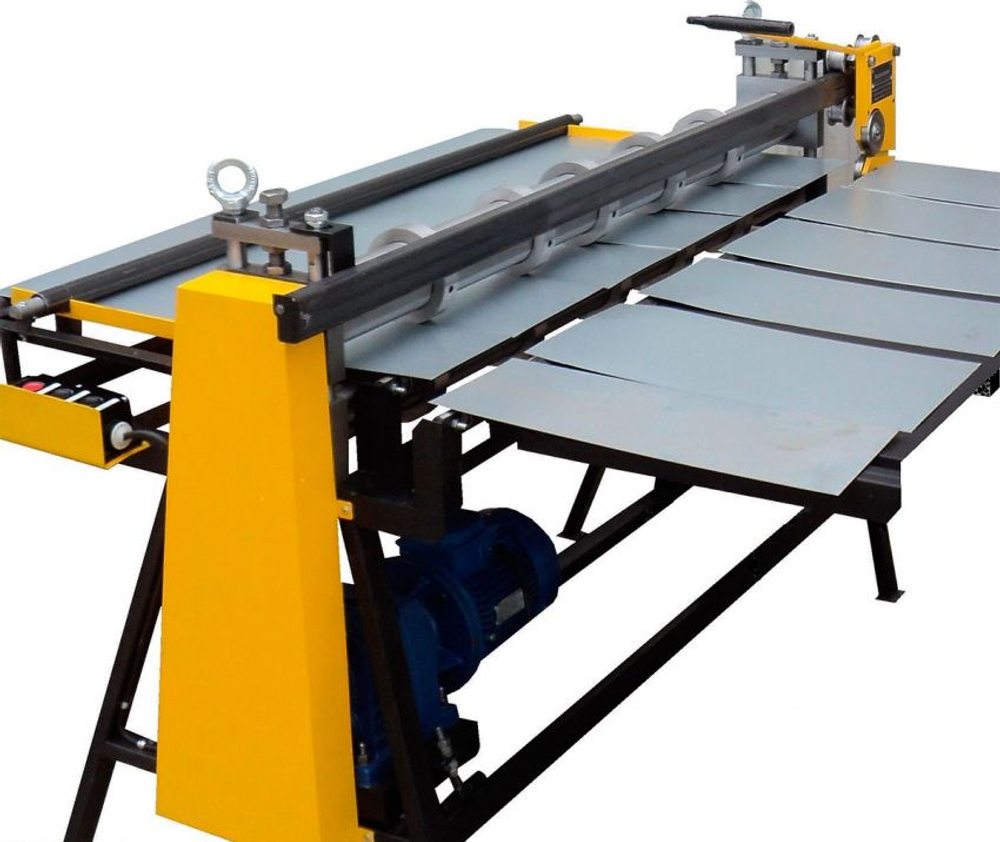

Станок ДН-5 (дисковые ножницы с пятью парами ножей) предназначен для продольно – поперечной резки рулонного металла.
Станок имеет мощный электропривод, валы диаметром 90 мм, усиленный отрезной нож.
В стандартном варианте на станок ДН-5 устанавливается пять пар дисковых ножей, что позволяет резать сталь толщиной 1.2 мм.
Восемь пар ножей режут сталь толщиной 1 мм.
На станок можно устанавливать до 12 пар ножей. При этом максимальная толщина разрезаемой стали будет 0.8 мм.

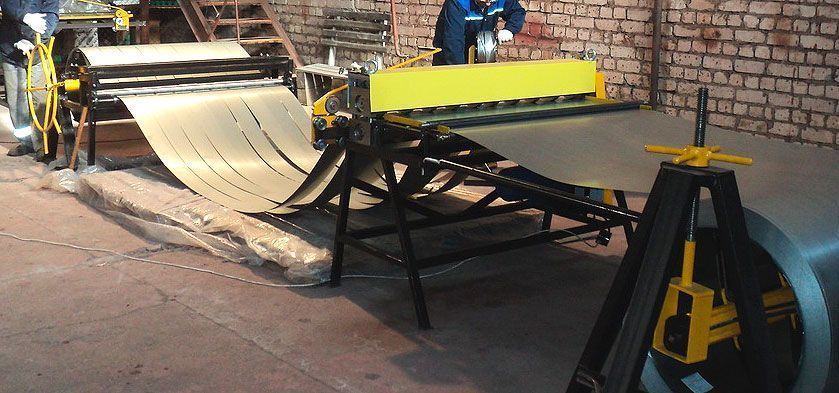

Для продольной резки на штрипс совместно со станком используется наматыватель УН-2, который позволяет намотать до 2 тонн штрипса.

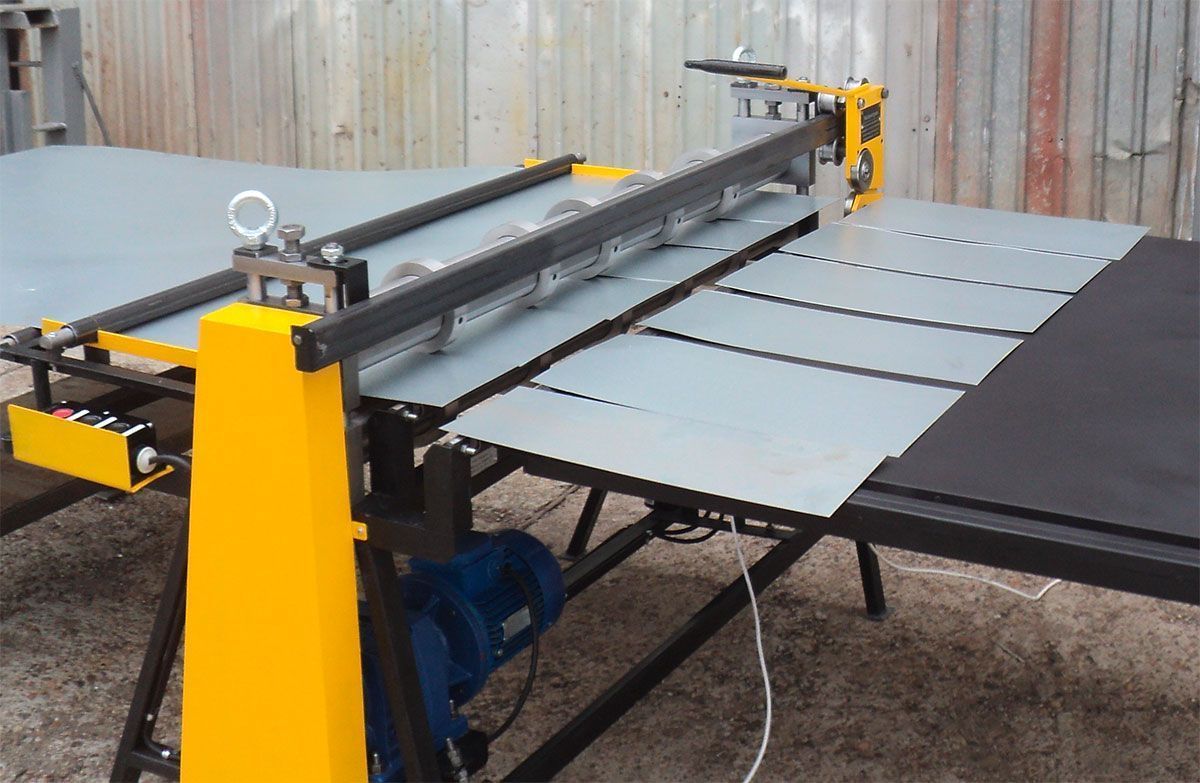

Для продольно-поперечной резки металла к станку присоединяется приёмный стол. При нажатии кнопки «пуск» станок производит протягивание и резку металла из рулона (или резку отдельных листов металла). Разрезанный металл подаётся на приёмный стол.

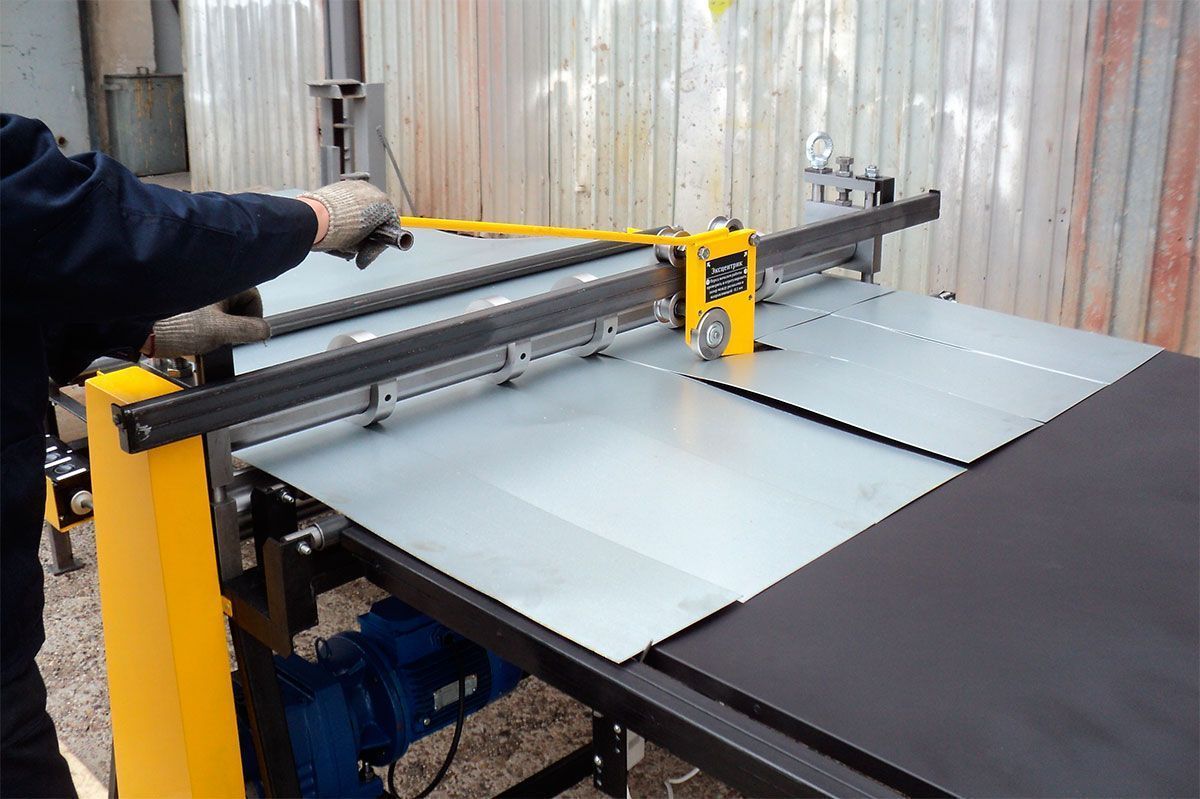

Поперечная резка производится простым и надёжным поперечным отрезным ножом.

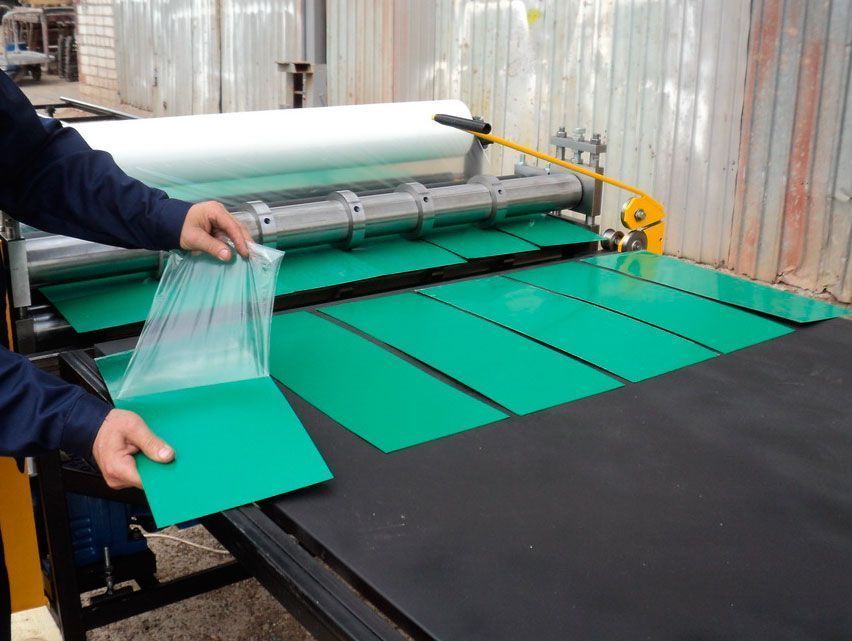

Очень удобно укомплектовать станок устройством нанесения защитной плёнки, что гарантировано защитит разрезаемый металл от механических повреждений.
Защитная плёнка плотно прикатывается к поверхности металла и позволяет далее работать с металлом без риска повреждения поверхности .Как получить необходимую длину отрезаемой детали?
Вариантов два:
1. Станок останавливается вручную нажатием на кнопку «Стоп».
2. Более удобный способ – остановка станка при достижении нужной длины детали по срабатыванию конечного выключателя (на фото выше).
Для повышения точности в этом случае станок может быть укомплектован двигателем с самоторможением. Достигаемая точность по длине: + - 1 мм.
Станок ДН-5 с разматывателем и приёмным столом (или наматывателем УН-2) образуют лёгкую линию резки рулонного металла - ЛППР.

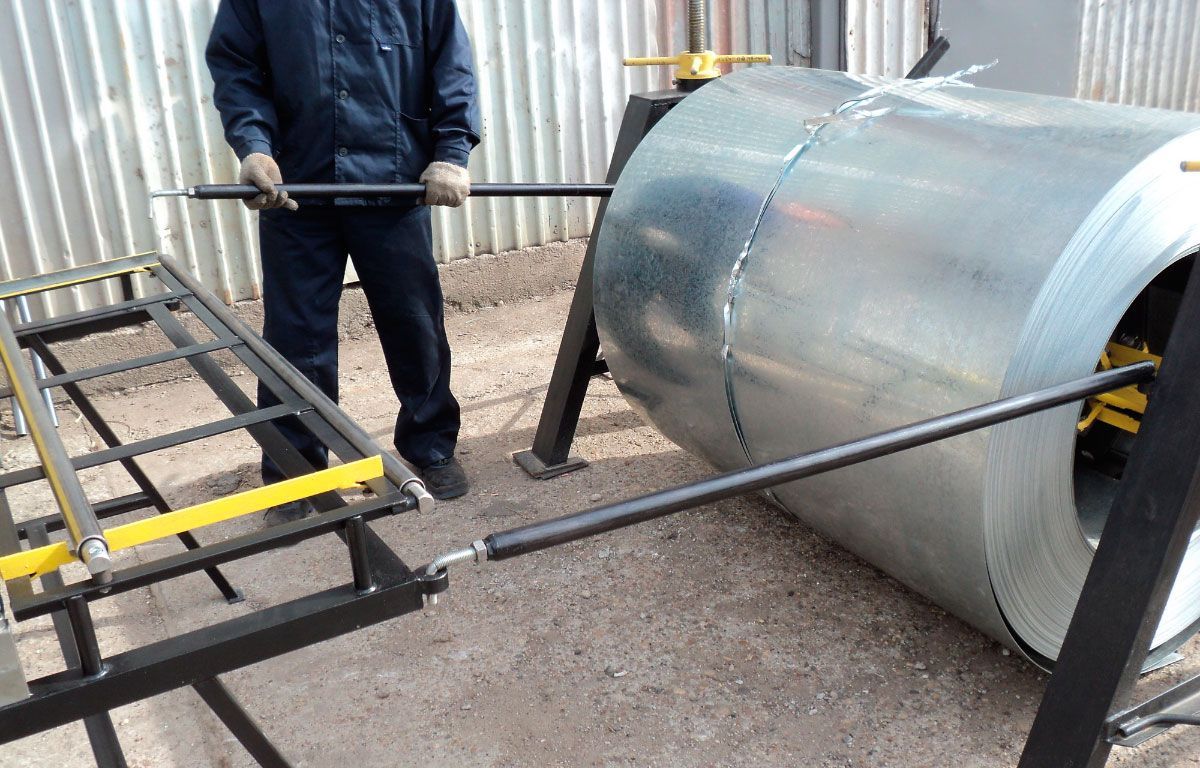

В состав линии входит самоподъёмный разматыватель, что обеспечивает установку рулонов без применения грузоподъёмных механизмов (кранбалок, погрузчиков, и т.д.).
Главное преимущество такой линии - лёгкость и мобильность конструкции. Линия легко и быстро устанавливается в любом месте.

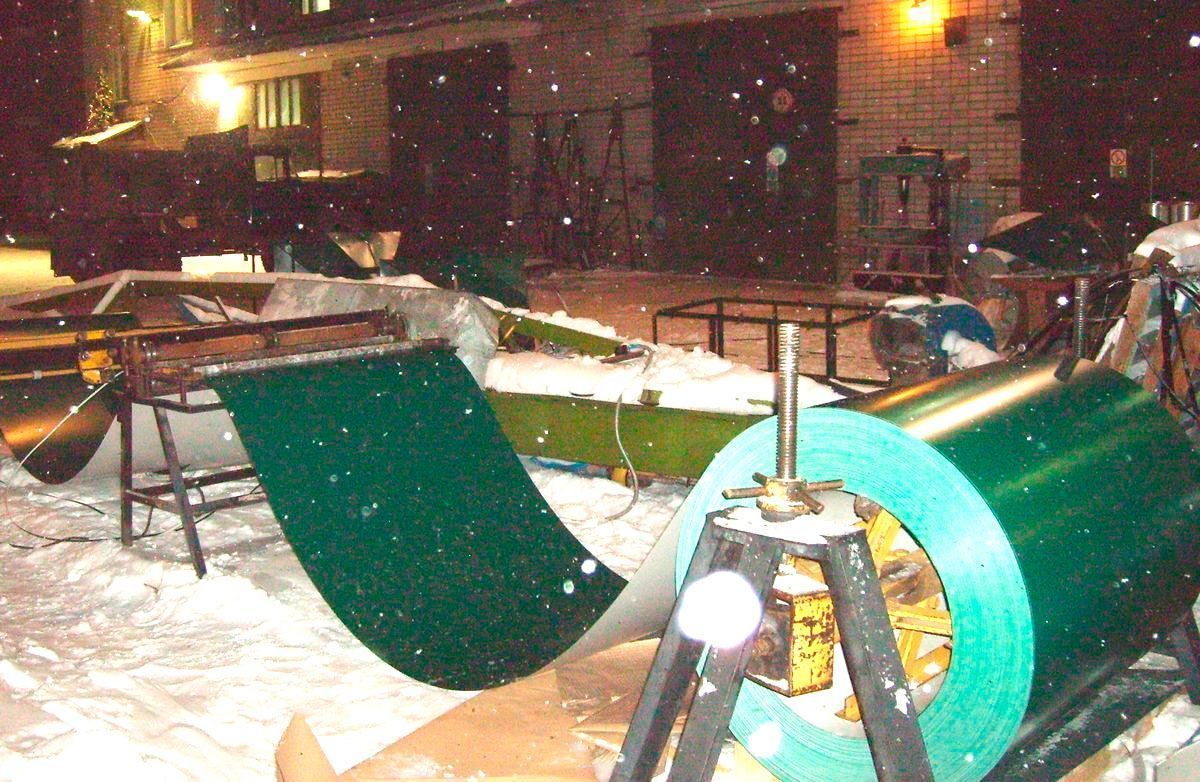

Работу можно производить в холодных помещениях и даже на открытой площадке.
Комплект поставки:
Доп.комплектация:1. Навесной поперечный отрезной нож (до 0.8 мм).
2. Устройство нанесения защитной плёнки.
3. Приёмный стол (секция 1.5 метра). Дополнительные секции стола стыкуются одна к одной на любую длину.
4. Самоподъёмный разматыватель грузоподъёмностью 5 или 8 тн.
5. Связи для присоединения к разматывателю.
6. Дополнительные дисковые ножи. Можно установить до 12 пар ножей.
7. Комплект полуавтоматической остановки станка: конечный выключатель + электродвигатель с самоторможением.
8. Наматыватель штрипсов УН-2.
