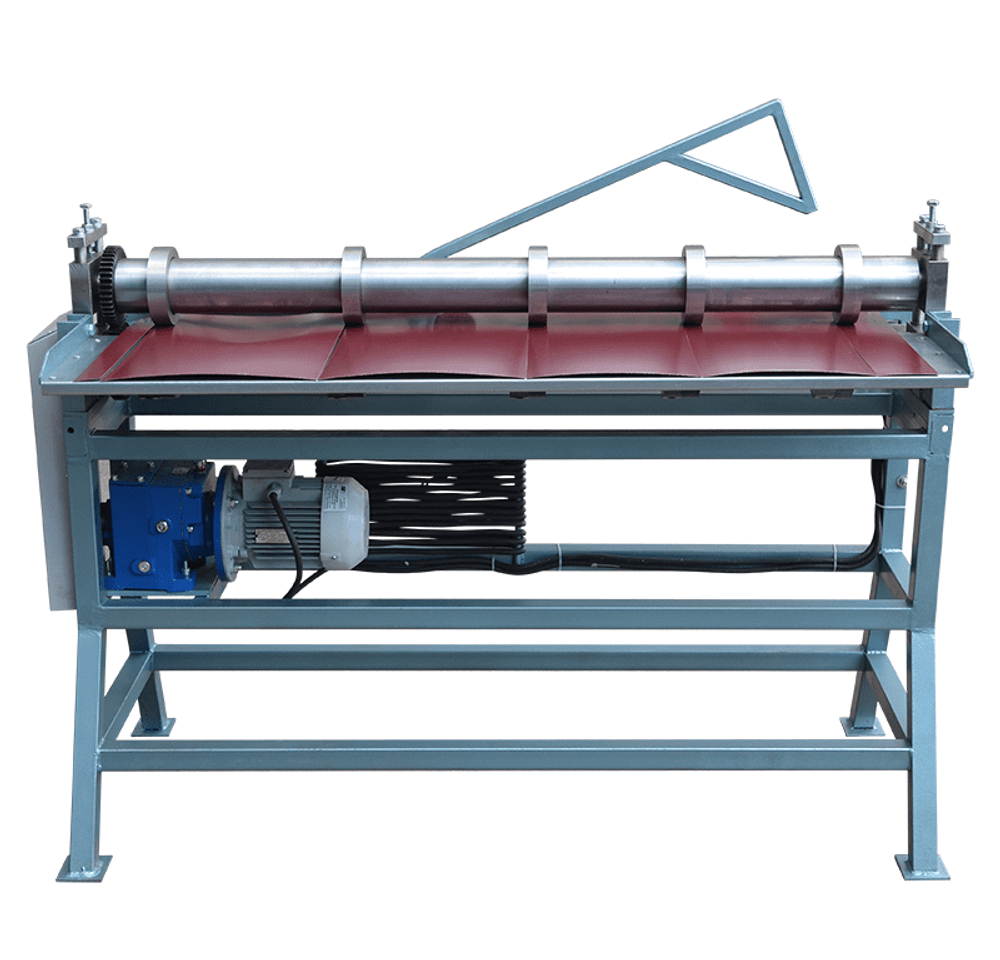

Электромеханический станок продольно поперечной резки СПР-1250/5-А (дисковые ножницы) предназначен для одновременной продольной резки на несколько полос заданной ширины листового или рулонного металла. Максимальная толщина реза - 1,5 мм, максимальная ширина заготовки - 1250 мм. В отличие от гильотин дисковые ножницы в десятки раз производительнее, а их конструкция позволяет нарезать заготовки неограниченной длины. Поперечный раскрой осуществляется с помощью опционального ручного дискового ножа (до 0,8 мм).
Валы с установленными на них дисковыми ножами приводятся в действие за счет мотор-редуктора, соединенного через цепную передачу с нижним валом, перебрасывая момент с помощью шестеренок с нижнего вала на верхний. Быстрая и легкая регулировка ножей на различную ширину заготовки осуществляется посредством крепления ножей стопорными винтами в 2 симметрично отфрезерованные плоскости на валу. Высокое качество реза обеспечено точностью обработки сопрягающихся поверхностей ножа и вала (шлифованные поверхности), а также их точной посадкой, что исключает перекос и биение ножей при установке и эксплуатации. Расстояние между ножами станка продольно-поперечной резки выставляется по шаблону или штангенциркулем.
В зависимости от типа разрезаемого материала, его толщины и количества ножей, для получения качественной кромки (отсутствия заусенца) необходимо так же настраивать перехлест ножей посредствам регулировочного винта, осуществляющего подъем или опускание верхних подушек подшипниковых опор, одновременно изменяя межцентровое расстояние между дисковыми ножами.
Таблица зависимости максимальной толщины реза от количества используемых ножей:
Примечание: Для резки на полосы шириной менее 80 мм дополнительно устанавливаются специальные узкие ножи.
- высокая точность и качество реза благодаря шлифованным валам увеличенного диаметра (90 мм);
- соосность валов для обеспечения высокой точности реза обеспечивается их посадкой в едином корпусе;
- высокопрочный материал дисковых ножей гарантирует длительный период эксплуатации (инструментальная сталь/объемная закалка/ двухсторонняя заточка);
- быстрая регулировка межцентрового расстояния ножей в зависимости от толщины металла посредством специальной конструкции подшипниковой опоры;
- отсутствие заусенцев и равномерная протяжка сырья благодаря наличию резиновых втулок, установленных под верхними ножами;
- конструкция крепления ножа на валу позволяет производить быстрый переход на новый размер с одновременной его жесткой фиксацией;
- высокая скорость резки металла;
- регулируемые по ширине направляющие;
- возможность установки до 15 пар дисковых ножей.
