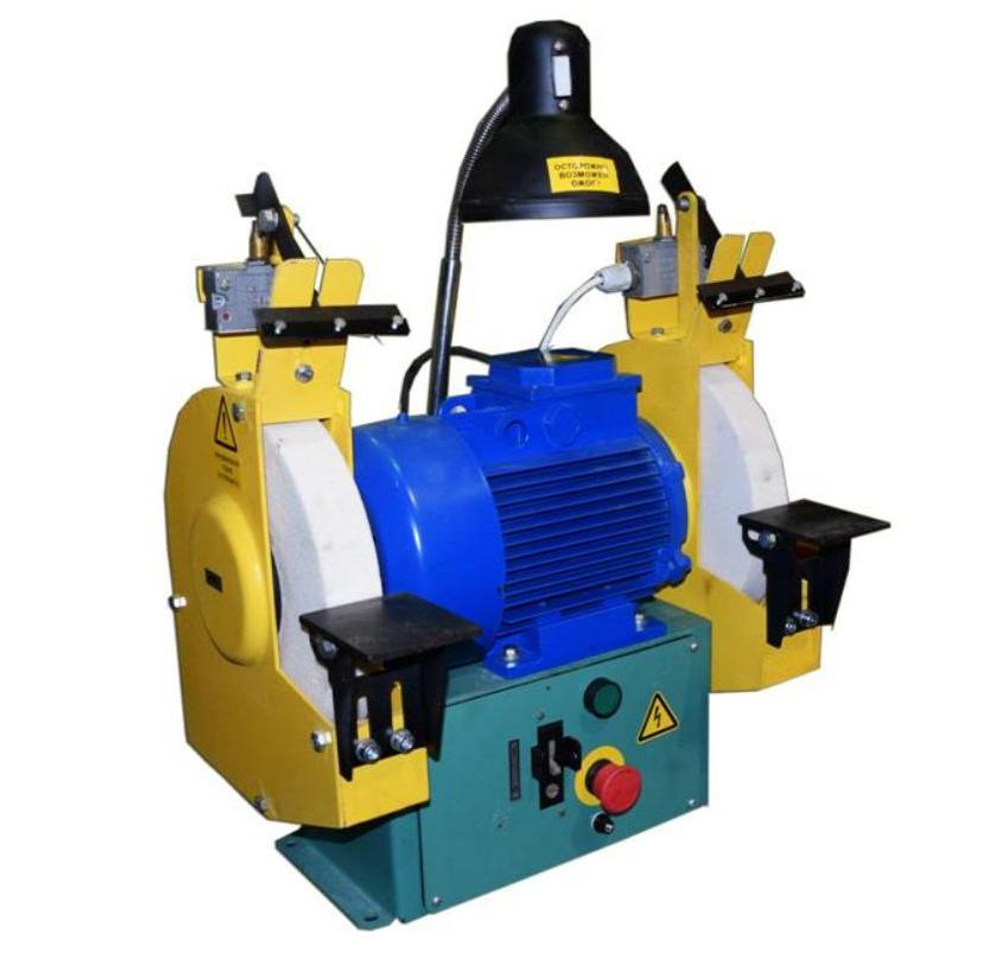

Станок точильно-шлифовальный ОСЗ ТШ-1

Купить в 1 клик
Добавить в сравнение
Описание
Отзывы
Описание
Станки точильно-шлифовальные предназначены для выполнения слесарных работ (снятия заусенцев, фасок и т.п.). При применении соответствующих приспособлений могут быть использованы для шлифовки и полировки деталей.
  Станки имеют концевые выключатели на кожухах для ограничения угла поворота защитных экранов, и разъем для подключения пылесоса 370.П16 .
       Станки ТШ-1, ТШ-2, ТШ-3 и ТШ-4 изготавливаются на сварной станине.
    Параметры режущего инструмента на керамической связке (по ГОСТ 2424-83).


Общая компоновка точильного станка ТШ-1

Станок ТШ-1 состоят из сварной тумбы 1, на которой установлен электродвигатель. К тумбе крепятся винтами два защитных кожуха.

Установка подручников 5 и 6 в требуемом положении производится перемещением их в пазах кронштейнов 7 и 8, которые, в свою очередь, крепятся к подставке (тумбе) и могут перемещаться относительно нее.

На валу электродвигателя имеются планшайбы для установки кругов. Крепление кругов см. рис. 2. Перечень органов управления и графических символов приведен в табл. 5.




Обработка изделий на станке тш1

Перед началом работы произвести правку кругов.

Для смены круга на станке мод. ТШ-1 снять крышку кожуха, отвернуть фланец, снять круг. Новый круг установить в обратном порядке. При установке узких кругов на станок используются проставки Н=8 мм и Н=12мм.

  • Для кругов Н=50 мм проставка не устанавливается;
  • Для кругов Н=32...40 мм устанавливается проставка Н=8 мм;
  • Для кругов Н=20 мм устанавливаются проставки Н=12 мм;
  • Для кругов Н=10...16 мм устанавливаются обе проставки.

Для подключения пылеотсасывающего агрегата на станке имеется разъем крепления патрубка (см. рис.6):

  • на станке модели ТШ-1 разъемы расположены на задних стенках кожухов;
  • на станке модели ТШ-2 разъем расположен на задней стенке тумбы.

Крепление шлифовального круга точильно-шлифовального станка ТШ-1

ТШ-1 Крепление шлифовального круга точильно-шлифовального станка

Крепление шлифовального круга точильного станка ТШ-1


Расположение составных частей и органов управления точильно-шлифовального станка ТШ-1

ТШ-1 Расположение составных частей и органов управления точильно шлифовальным станком

Расположение частей и управления точильным станком ТШ-1

Спецификация составных частей и органов управления точильно-шлифовальным станком ТШ-1

  1. Тумба - ТШ-1.20.0.000.0.00
  2. Кронштейн - ТШ-1.50.1.000.0.00
  3. Кожух левый - ТШ-1.10.0.000.0.00, Кожух правый ТШ-1.10.0.000.0.00-01
  4. Крышка - ТШ-1.40.0.000.0.00
  5. Подручник - ТШ-2.50.0.000.0.00
  6. Подручник - ТШ-2.50.0.000.0.00
  7. Кронштейн - ТШ-2.00.0.209.1.00
  8. Кронштейн - ТШ-2.00.0.209.1.00
  9. Коробка
  10. Электрооборудование
    • исполнение базовое - ТШ-2.80.0.000.0.00
    • исполнение 10 - ТШ-2.80.0.000.0.00-01
    • исполнение 01 - ТШ-1.80.0.000.0.00
  11. Кнопка "Стоп"
  12. Кнопка "Пуск"
  13. Светильник НКП03-60-00ЗУХЛ4 ТУЗ.62-00214267-088-00




Электрооборудование точильного станка ТШ-1

На станках установлены:

  • электродвигатель М1, работающий в режиме трехфазного включения
  • вводный автомат QF1
  • пускатель электромагнитный КМ1
  • кнопка пуск SB2
  • кнопка стоп SB1

Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к вводному выключателю QF1.


Подключение станка к электросети

  1. счетчик электроэнергии должен быть установлен не ниже, чем на 10А.
  2. снять панель управления, отсоединить вводной выключатель QF1 и подсоединить питающие провода сети к водным клеммам выключателя. Заземляющий провод питающей сети подсоединить к заземляющей клемме внутри ниши подставки (тумбы) станка (РЕ).
  3. Произвести пробный пуск электродвигателя кратковременным включением его в сеть без нагрузки.
  4. Проверить направление вращения кругов. При необходимости поменять фазировку электродвигателя.

Первоначальный пуск станка ТШ-1

Сечение питающих проводов должно быть не менее 1,0 мм2 медных или 2,5 мм2 алюминиевых.


Описание работы в режиме трехфазного включения (рис. 5)

Включением вводного выключателя QF1 подается напряжение на станок. Нажатием кнопки SB2 «Пуск» включается магнитный пускатель КМ1 и подает напряжение на обмотки трехфазного электродвигателя.

Останов электродвигателя производится нажатием на кнопку SB1 «Стоп». При этом происходит отключение магнитного пускателя КМ1.

Защита электрооборудования от перегрузки производится электротепловым реле FP1.

Сведения о расцветке проводов:

  • черный цвет провода — силовые цепи
  • красный цвет провода — цепи управления
  • зелено-желтый цвет провода — цепи защиты



Схема электрическая точильно-шлифовального станка ТШ-1 (исполнение 01)

ТШ-1 Схема электрическая точильного шлифовального станка

Электрическая схема точильного станка ТШ-1


Схема электрическая точильно-шлифовального станка ТШ-1 (исполнение 10)

ТШ-1 Схема электрическая точильного шлифовального станка

Электрическая схема точильного станка ТШ-1
