Станки имеют концевые выключатели на кожухах для ограничения угла поворота защитных экранов, и разъем для подключения пылесоса 370.П16 .
Станки ТШ-1, ТШ-2, ТШ-3 и ТШ-4 изготавливаются на сварной станине.
Параметры режущего инструмента на керамической связке (по ГОСТ 2424-83).
Обработка изделий на станке тш3
Перед началом работы произвести правку кругов.
Для смены круга на станке мод. ТШ-3 снять крышку кожуха, отвернуть шесть винтов М6 фланца (см. рис. 2), снять фланец и круг.
Для смены круга на станке мод. ТШ-1 снять крышку кожуха, отвернуть фланец, снять круг. Новый круг установить в обратном порядке. При установке узких кругов на станок используются проставки Н=8 мм и Н=12мм.
- Для кругов Н=50 мм проставка не устанавливается;
- Для кругов Н=32...40 мм устанавливается проставка Н=8 мм;
- Для кругов Н=20 мм устанавливаются проставки Н=12 мм;
- Для кругов Н=10...16 мм устанавливаются обе проставки.
Для подключения пылеотсасывающего агрегата на станке имеется разъем крепления патрубка (см. рис.6):
- на станке модели ТШ-1, ТШ-3 разъемы расположены на задних стенках кожухов;
- на станке мод. ТШ-2 разъем расположен на задней стенке тумбы.
Крепление шлифовального круга точильно-шлифовального станка ТШ-3 (ТШ3)
Крепление шлифовального круга точильного станка ТШ-3

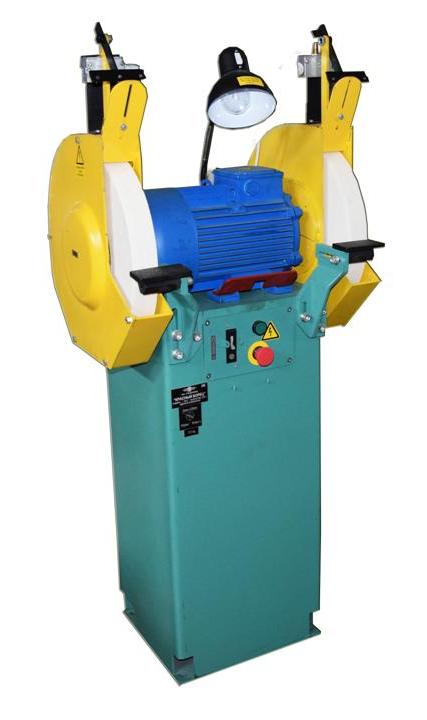

Расположение составных частей и органов управления точильно-шлифовальным станком ТШ-3
Расположение составных частей точильного станка ТШ-3
Спецификация составных частей и органов управления точильно-шлифовальным станком ТШ-3
- Тумба - ТШ-3.00.0.010.0.00
- Кронштейн - ТШ-1.50.1.000.0.00
- Кожух левый - ТШ-3.00.0.030.1.00, Кожух правый ТШ-3.00.0.025.1.00
- Крышка - ТШ-3.00.0.030.0.00
- Подручник - ТШ-3.00.0.045.2.00
- Подручник - ТШ-3.00.0.045.2.00
- Кронштейн - ТШ-3.00.0.105.0.00
- Кронштейн - ТШ-3.00.0.105.0.00
- Коробка - ТШ-2.00.0.020.0.00
- Электрооборудование - ТШ-3.80.0.000.0.00
- Кнопка "Стоп"
- Кнопка "Пуск"
- Светильник НКП03-60-003УХЛ4 ТУЗ.62-00214267-088-00
Электрооборудование точильного станка ТШ-3
На станках установлены:
- электродвигатель М1, работающий в режиме трехфазного включения
- вводный автомат QF1
- пускатель электромагнитный КМ1
- кнопка пуск SB2
- кнопка стоп SB1
Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к вводному выключателю QF1.
Первоначальный пуск станка ТШ-3
Сечение питающих проводов должно быть не менее 1,0 мм2 медных или 2,5 мм2 алюминиевых.
Описание работы в режиме трехфазного включения (рис. 5)
Включением вводного выключателя QF1 подается напряжение на станок. Нажатием кнопки SB2 «Пуск» включается магнитный пускатель КМ1 и подает напряжение на обмотки трехфазного электродвигателя.
Останов электродвигателя производится нажатием на кнопку SB1 «Стоп». При этом происходит отключение магнитного пускателя КМ1.
Защита электрооборудования от перегрузки производится электротепловым реле FP1.
Сведения о расцветке проводов:
- черный цвет провода — силовые цепи
- красный цвет провода — цепи управления
- зелено-желтый цвет провода — цепи защиты
Схема электрическая точильно-шлифовального станка ТШ-3 (исполнение 01)
Электрическая схема станка ТШ-3 (исполнение 01)
Схема электрическая точильно-шлифовального станка ТШ-3 (исполнение 10)
Электрическая схема станка ТШ-3 (исполнение 10)
