Станки точильно-шлифовальные предназначены для выполнения слесарных работ (снятия заусенцев, фасок и т.п.). При применении соответствующих приспособлений могут быть использованы для шлифовки и полировки деталей.
Станки имеют концевые выключатели на кожухах для ограничения угла поворота защитных экранов, и разъем для подключения пылесоса 370.П16 .
Станки ТШ-1, ТШ-2, ТШ-3 и ТШ-4 изготавливаются на сварной станине.
Параметры режущего инструмента на керамической связке (по ГОСТ 2424-83).

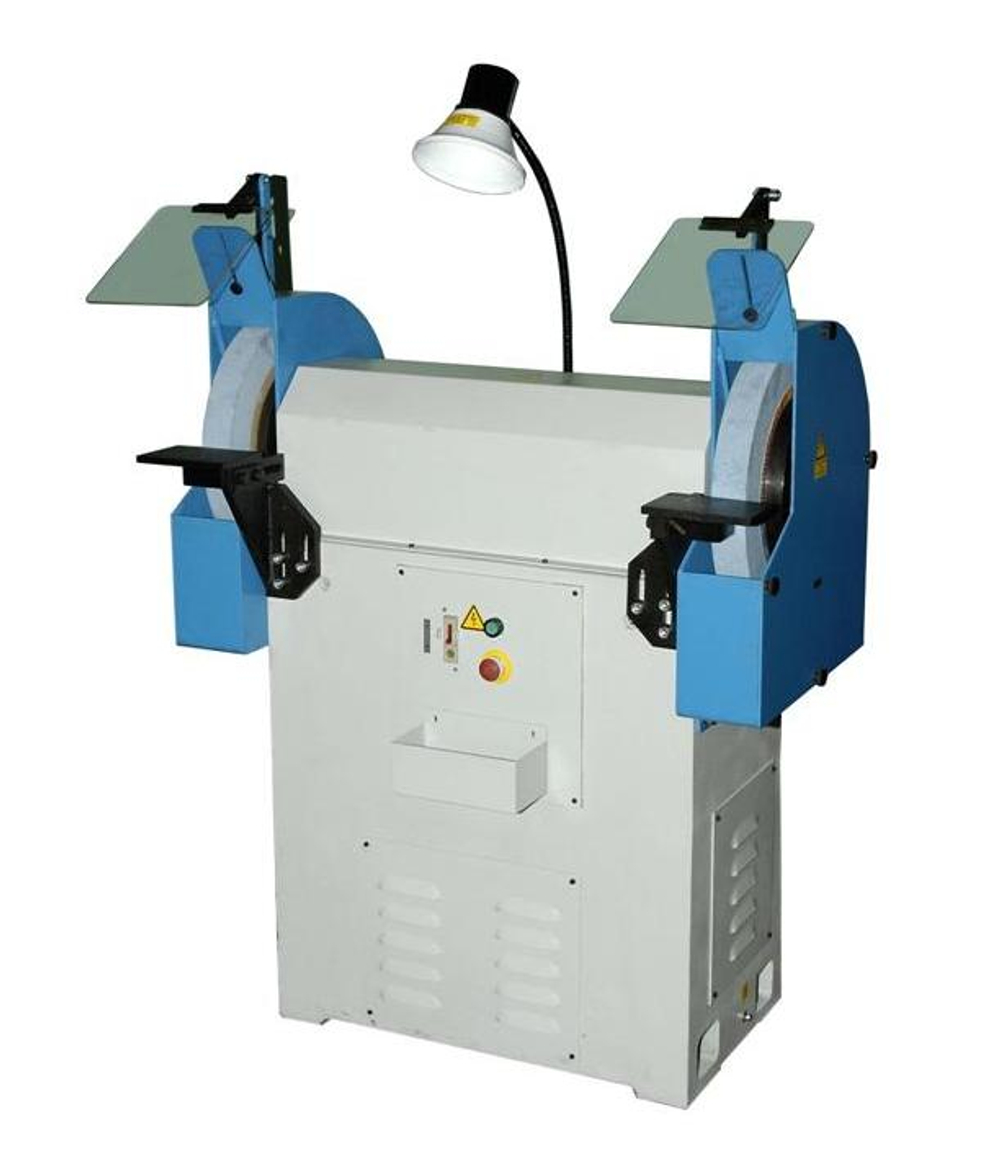

Общая компоновка точильного станка ТШ-4
Станок ТШ-4 состоят из сварной тумбы 1, на которой установлен электродвигатель. К тумбе крепятся винтами два защитных кожуха.
Установка подручников 5 и 6 в требуемом положении производится перемещением их в пазах кронштейнов 7 и 8, которые, в свою очередь, крепятся к подставке (тумбе) и могут перемещаться относительно нее.
На валу электродвигателя имеются планшайбы для установки кругов. Крепление кругов см. рис. 2. Перечень органов управления и графических символов приведен в табл. 5.
Станок ТШ-4 имеет два выхода для подключения системы пылеудаления.
Наждак ТШ-4 поставляется с двумя абразивными кругами - диаметр 400 мм, высота 50 мм (посадочное 203 мм) и светильником. Наждак ТШ-4 дополнительно может комплектоваться пылесосом и вентиляционной установкой УВП-1200А. Область применения - заточные цеха и слесарные участки.
Комплектация точильно-шлифовального станка ТШ-4:
- станок в сборе на тумбе
- шлифовальные круги (2 штуки, на станке)
- светильник местного освещения
- руководство по эксплуатации
