- различных слесарных работ (снятия заусенцев, снятия фасок, обдирки и т.п.)
- заточки различных видов станочного инструмента (резцы, сверла, фрезы и т.п.)
- заточки слесарного инструмента

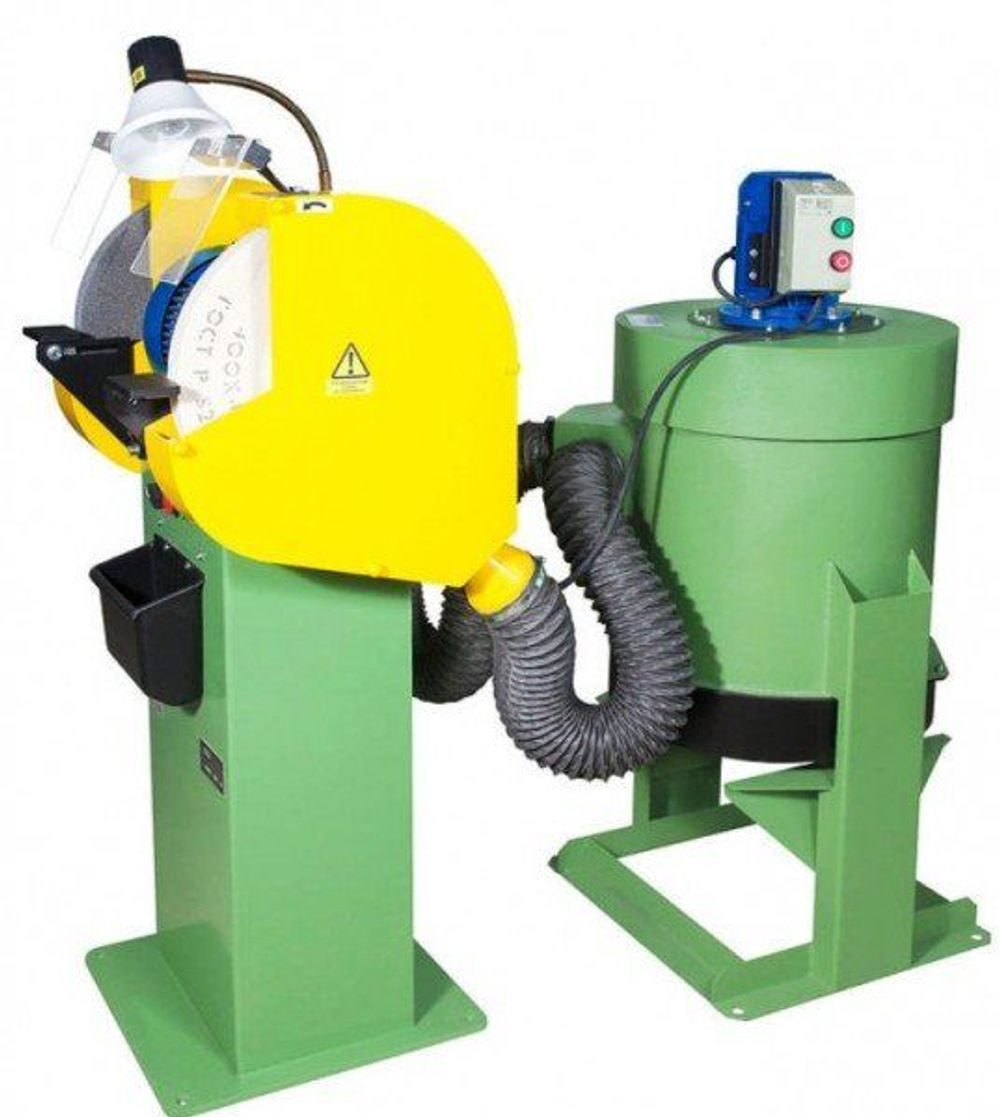

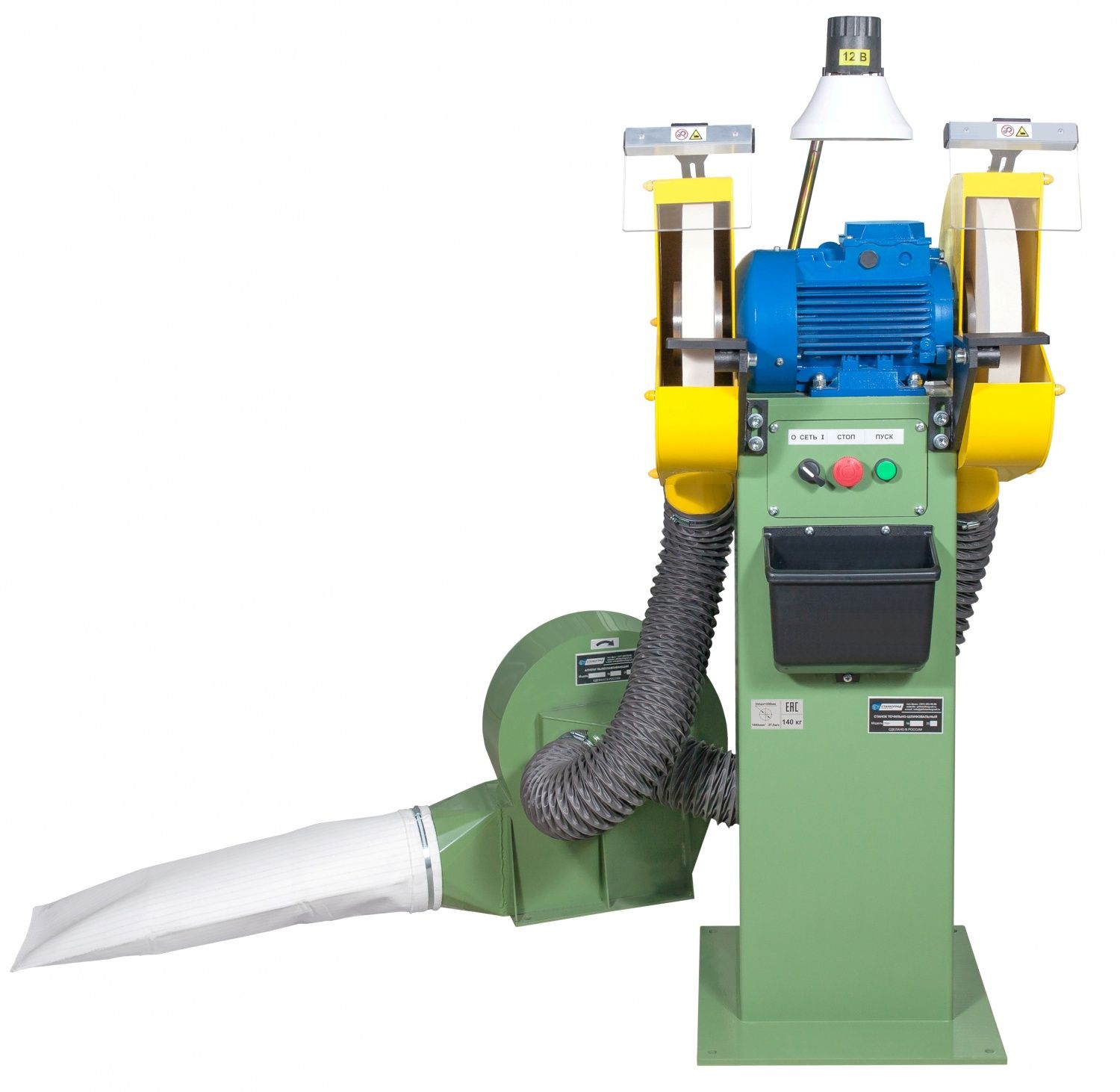

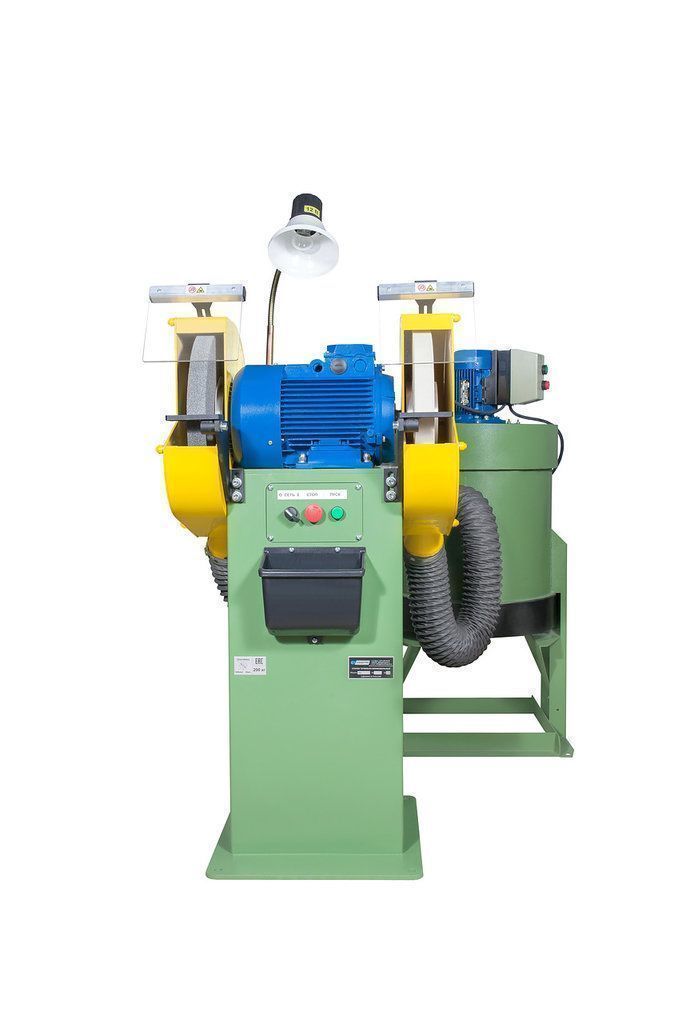

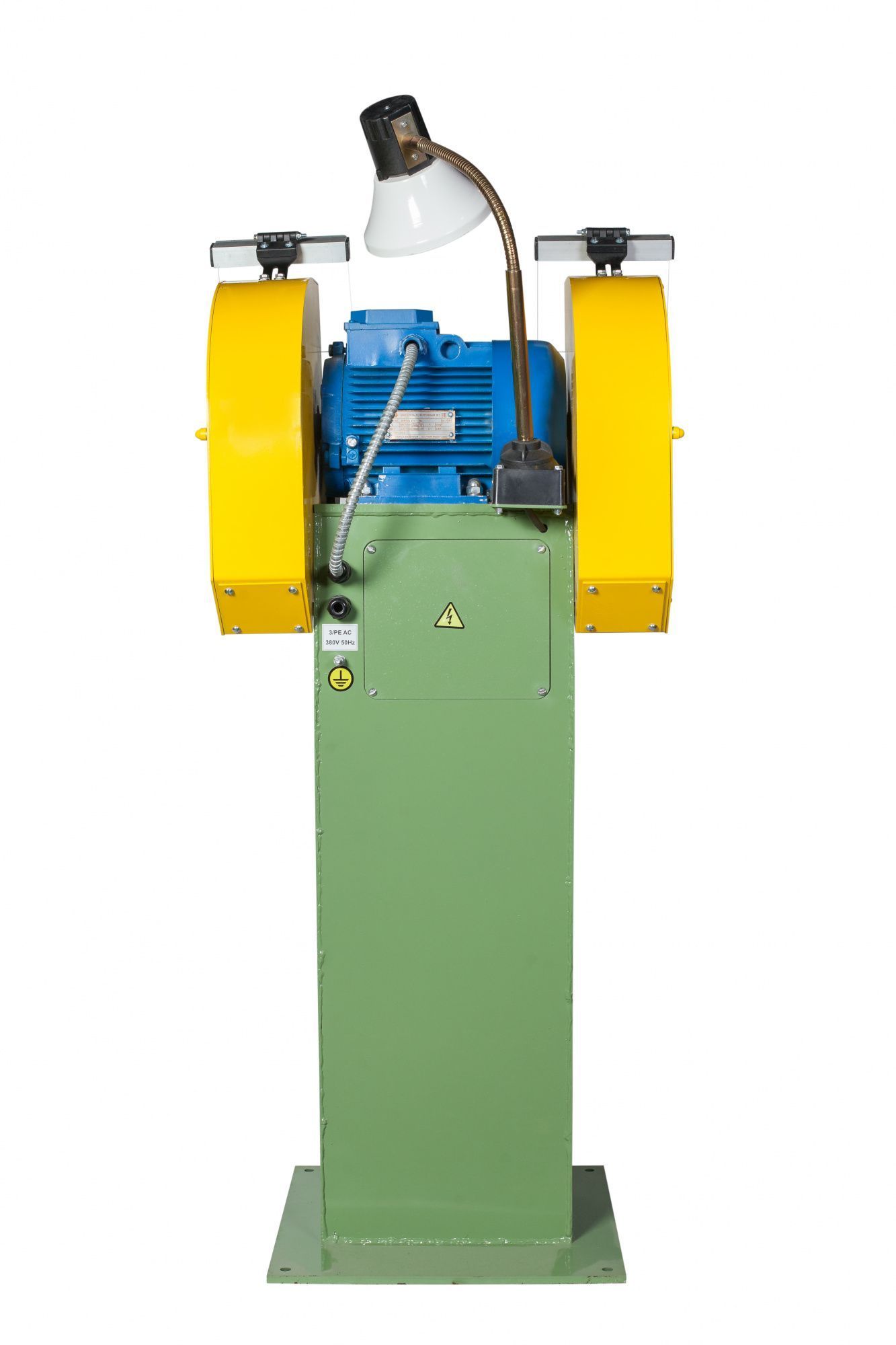

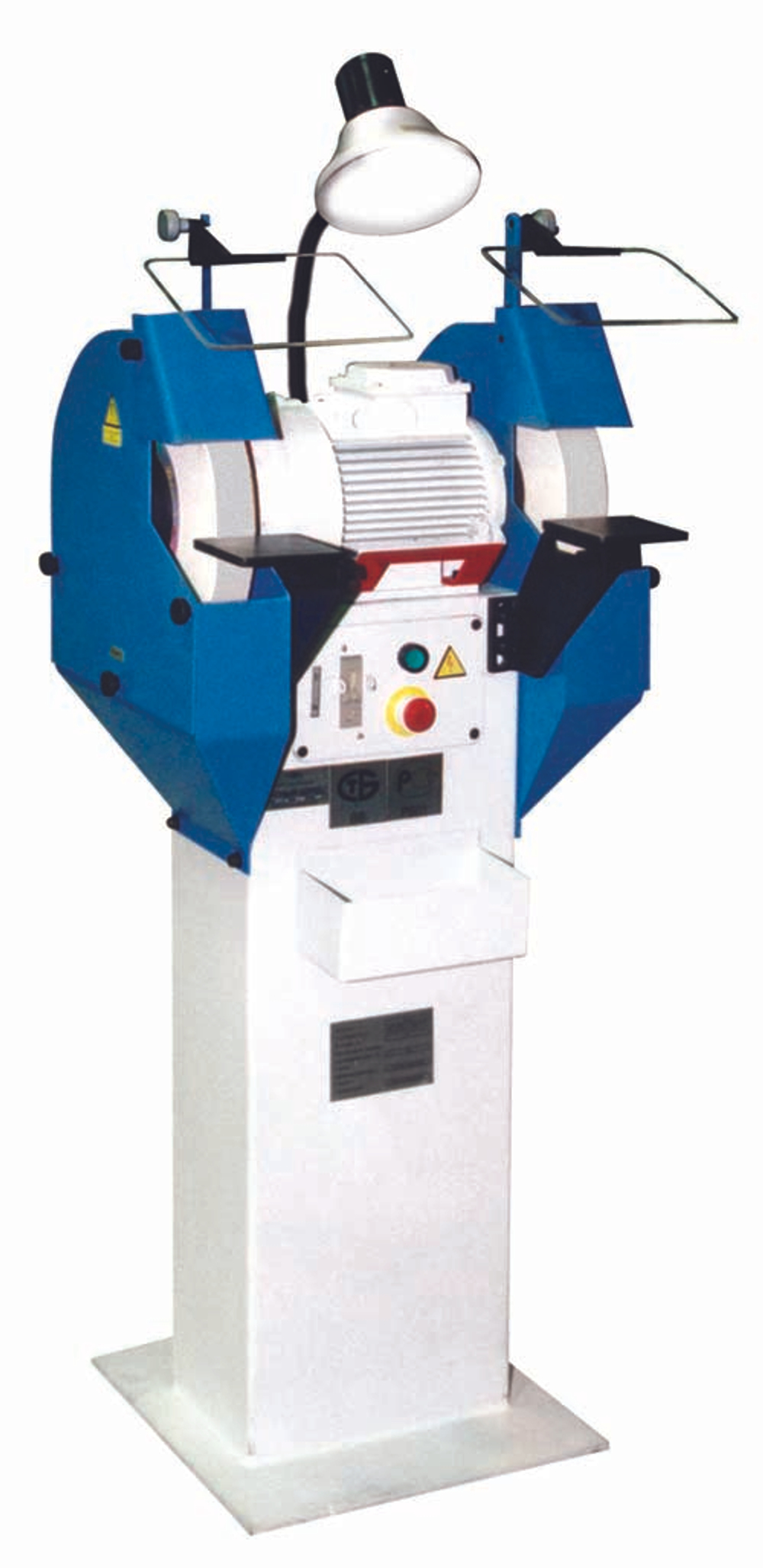

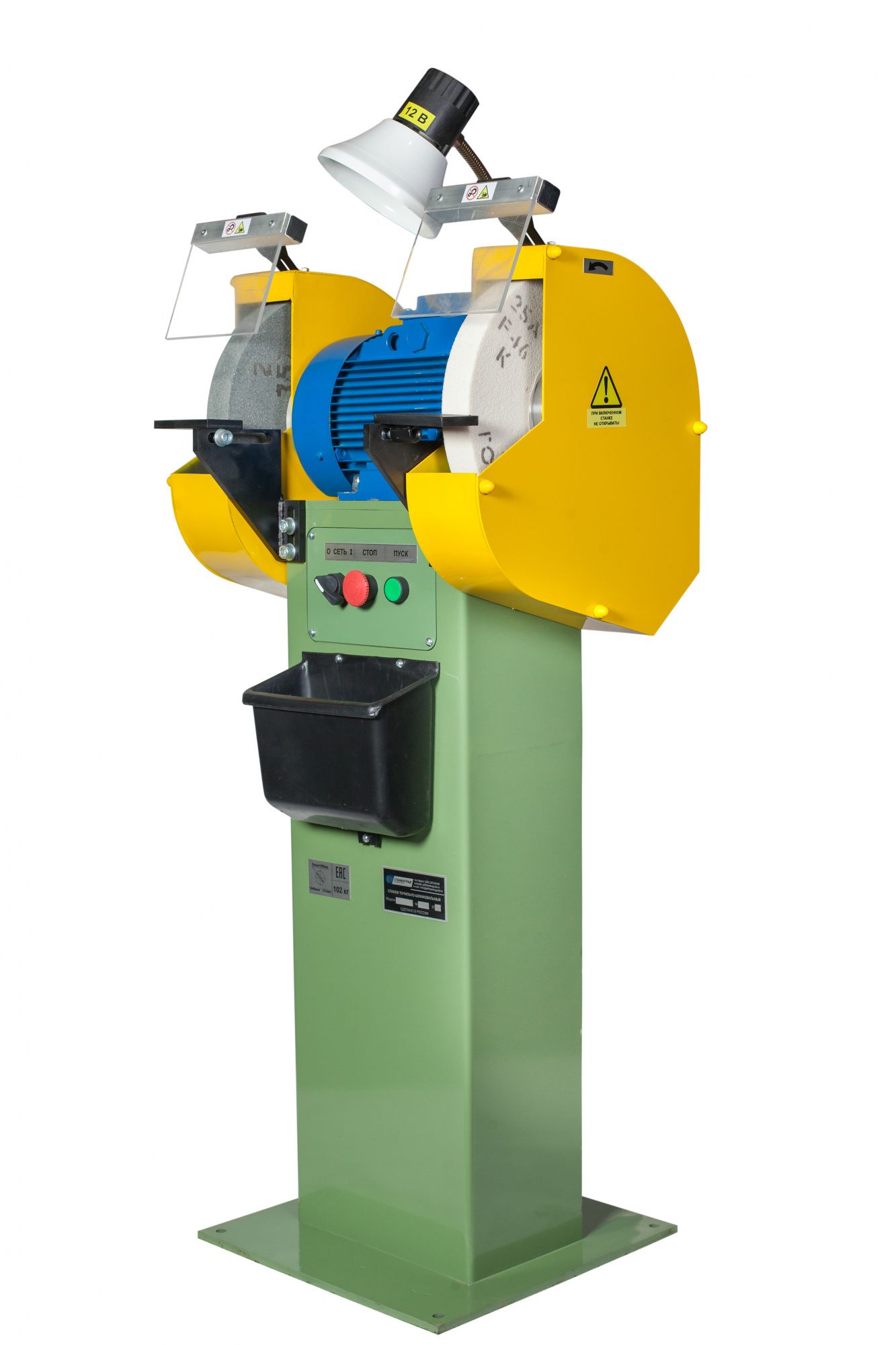

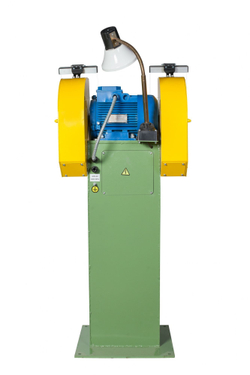

Напольные точильно-шлифовальные станки моделей ТШ производится на тумбе и имеет два выхода под установку вентиляционную пылеулавливающею.
| Срок службы защитных экранов, лет, не более | 2 |
| Срок службы до первого капитального ремонта, лет | 9 |
| Ресурсы поточности в отработанных тыс. час. | 19 |
Климатическое исполнение по ГОСТ 15150-69УХЛ 4
Температура окружающей среды, ?С от плюс 1 до плюс 40
Влажность воздуха при плюс 25 ?С, %, не более80
Атмосферное давление, кПа84..106,7

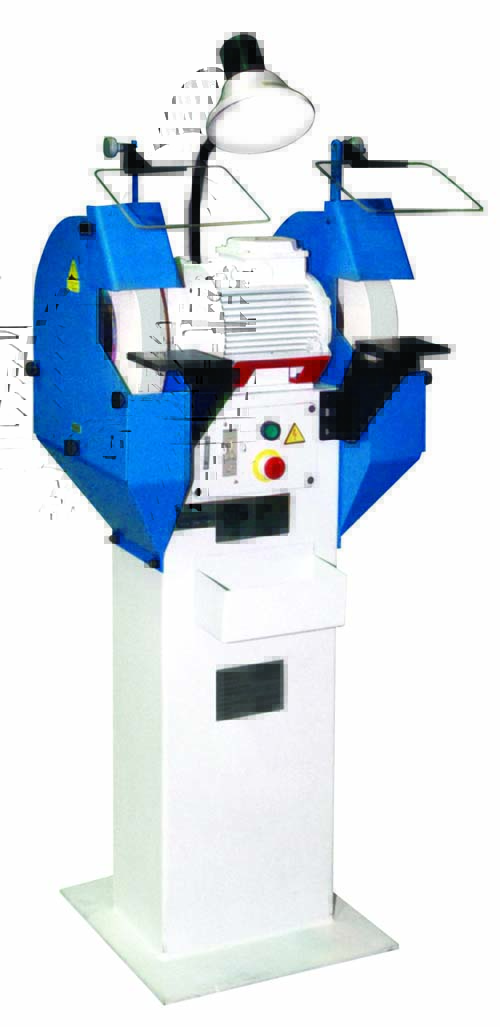

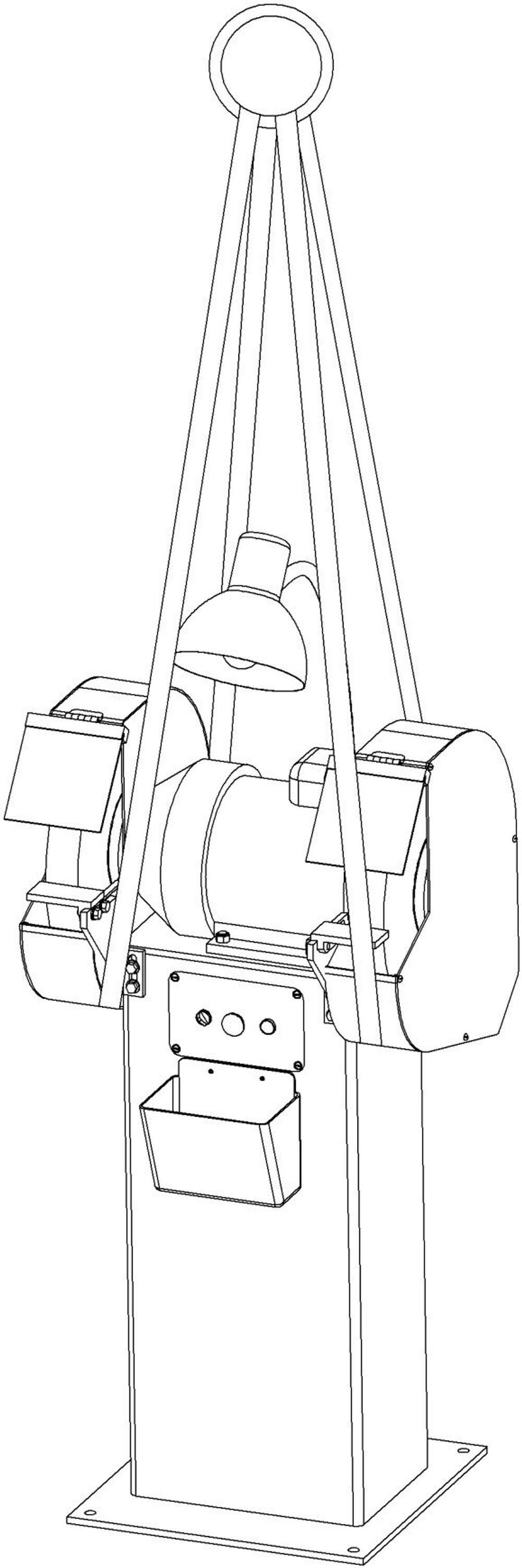

Общая компоновка точильного станка ТШ-2
Станок ТШ-2 состоят из сварной тумбы 1, на которой установлен электродвигатель. К тумбе крепятся винтами два защитных кожуха.
Установка подручников 5 и 6 в требуемом положении производится перемещением их в пазах кронштейнов 7 и 8, которые, в свою очередь, крепятся к подставке (тумбе) и могут перемещаться относительно нее.
На валу электродвигателя имеются планшайбы для установки кругов. Крепление кругов см. рис. 2. Перечень органов управления и графических символов приведен в табл. 5.
Обработка изделий на станке тш2
Перед началом работы произвести правку кругов.
Для смены круга на станке мод. ТШ-2 снять крышку кожуха, отвернуть шесть винтов М6 фланца (см. рис. 2), снять фланец и круг.
Крепление шлифовального круга точильно-шлифовального станка ТШ-2

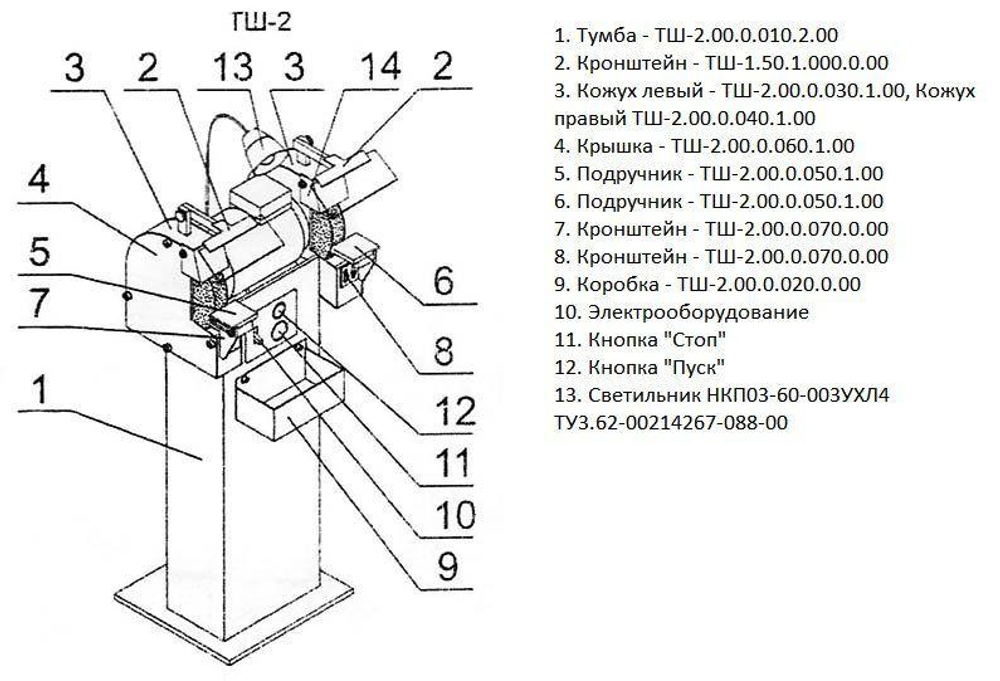

Расположение составных частей и органов управления точильно-шлифовальным станком ТШ-2
Расположение составных частей точильного станка ТШ-2
Спецификация составных частей и органов управления точильно-шлифовальным станком ТШ-2
- Тумба - ТШ-2.00.0.010.2.00
- Кронштейн - ТШ-1.50.1.000.0.00
- Кожух левый - ТШ-2.00.0.030.1.00, Кожух правый ТШ-2.00.0.040.1.00
- Крышка - ТШ-2.00.0.060.1.00
- Подручник - ТШ-2.00.0.050.1.00
- Подручник - ТШ-2.00.0.050.1.00
- Кронштейн - ТШ-2.00.0.070.0.00
- Кронштейн - ТШ-2.00.0.070.0.00
- Коробка - ТШ-2.00.0.020.0.00
- Электрооборудование
- исполнение базовое - ТШ-2.80.0.000.0.00
- исполнение 10 - ТШ-2.80.0.000.0.00-01
- исполнение 01 - ТШ-2.80.0.000.0.00
- Кнопка "Стоп"
- Кнопка "Пуск"
- Светильник НКП03-60-003УХЛ4 ТУ3.62-00214267-088-00
Электрооборудование точильного станка ТШ-2
На станках установлены:
- электродвигатель М1, работающий в режиме трехфазного включения
- вводный автомат QF1
- пускатель электромагнитный КМ1
- кнопка пуск SB2
- кнопка стоп SB1
Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к вводному выключателю QF1.
Схема электрическая точильно-шлифовального станка ТШ-2 (исполнение 10)
Комплект поставки:
- Станок в сборе;
- Шлифовальные круги (340х40х76 2шт., установлены на станке);
- Светильник местного освещения;
- Защитные экраны (2 шт., установлены на станке);
- Техническая документация
