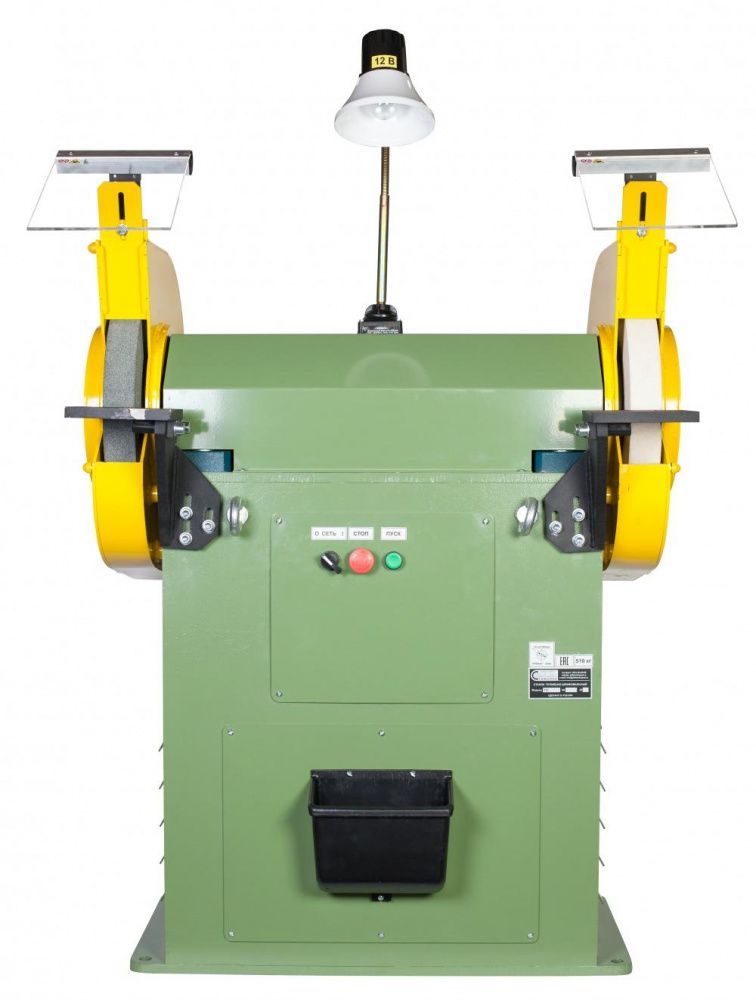

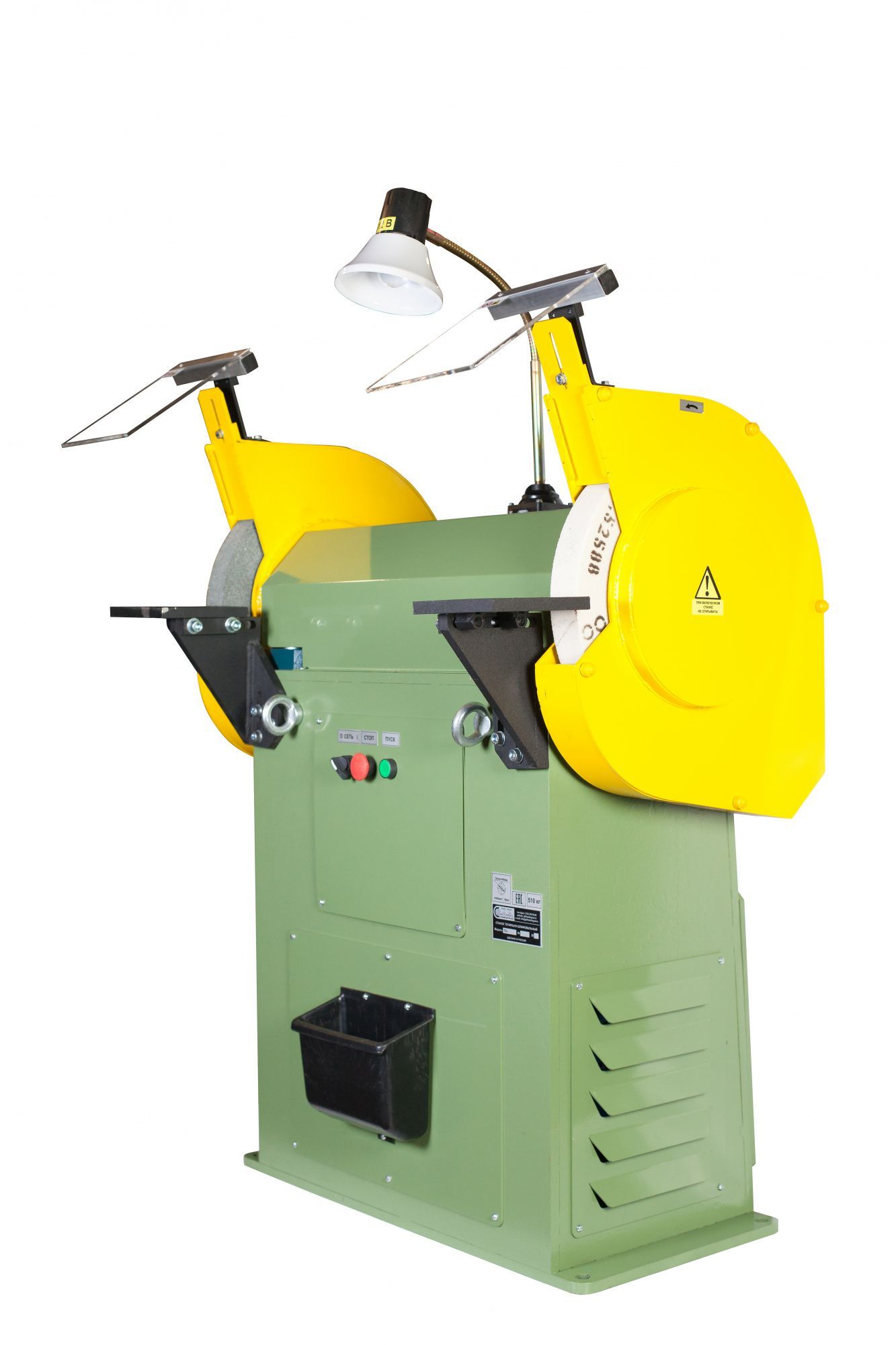

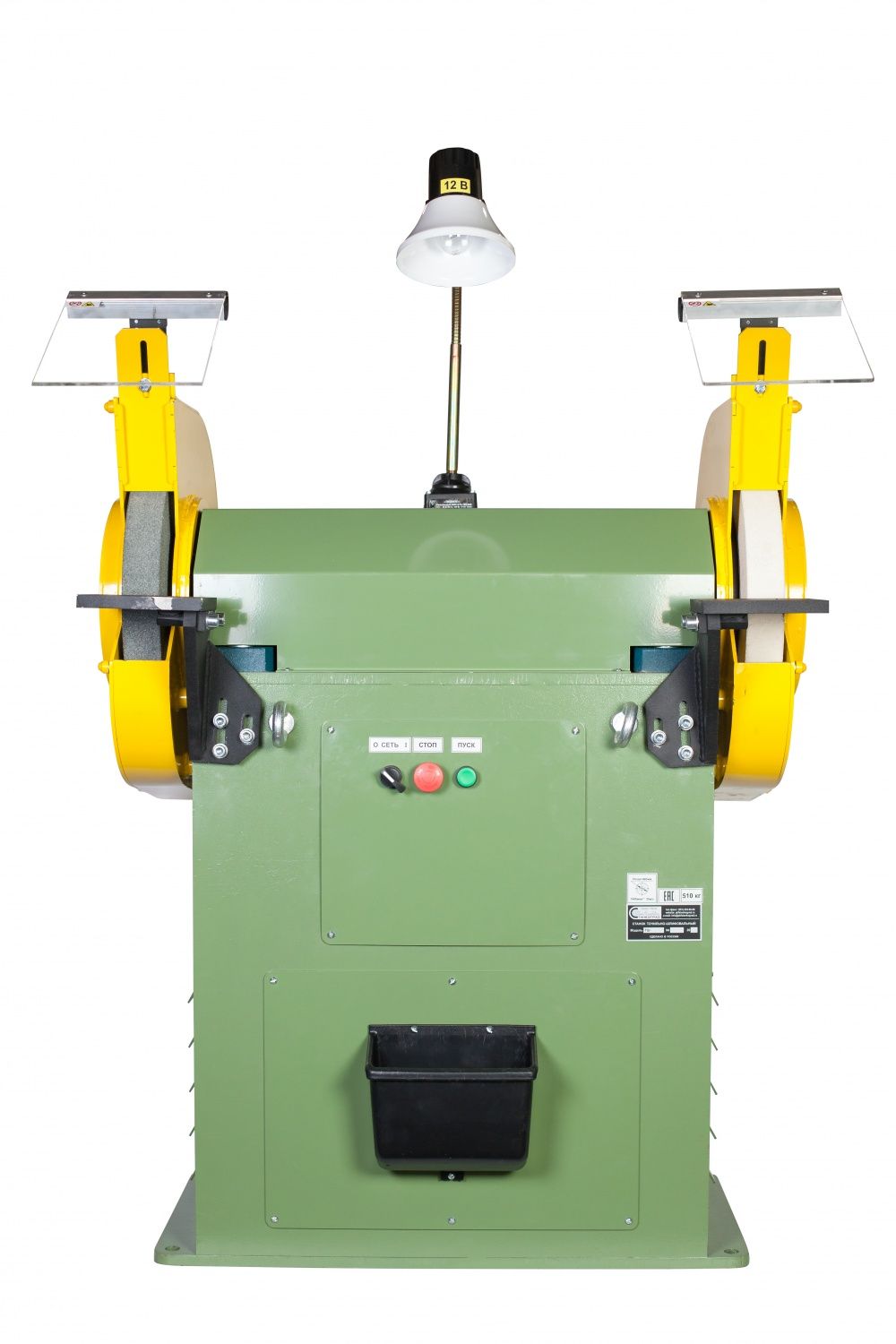

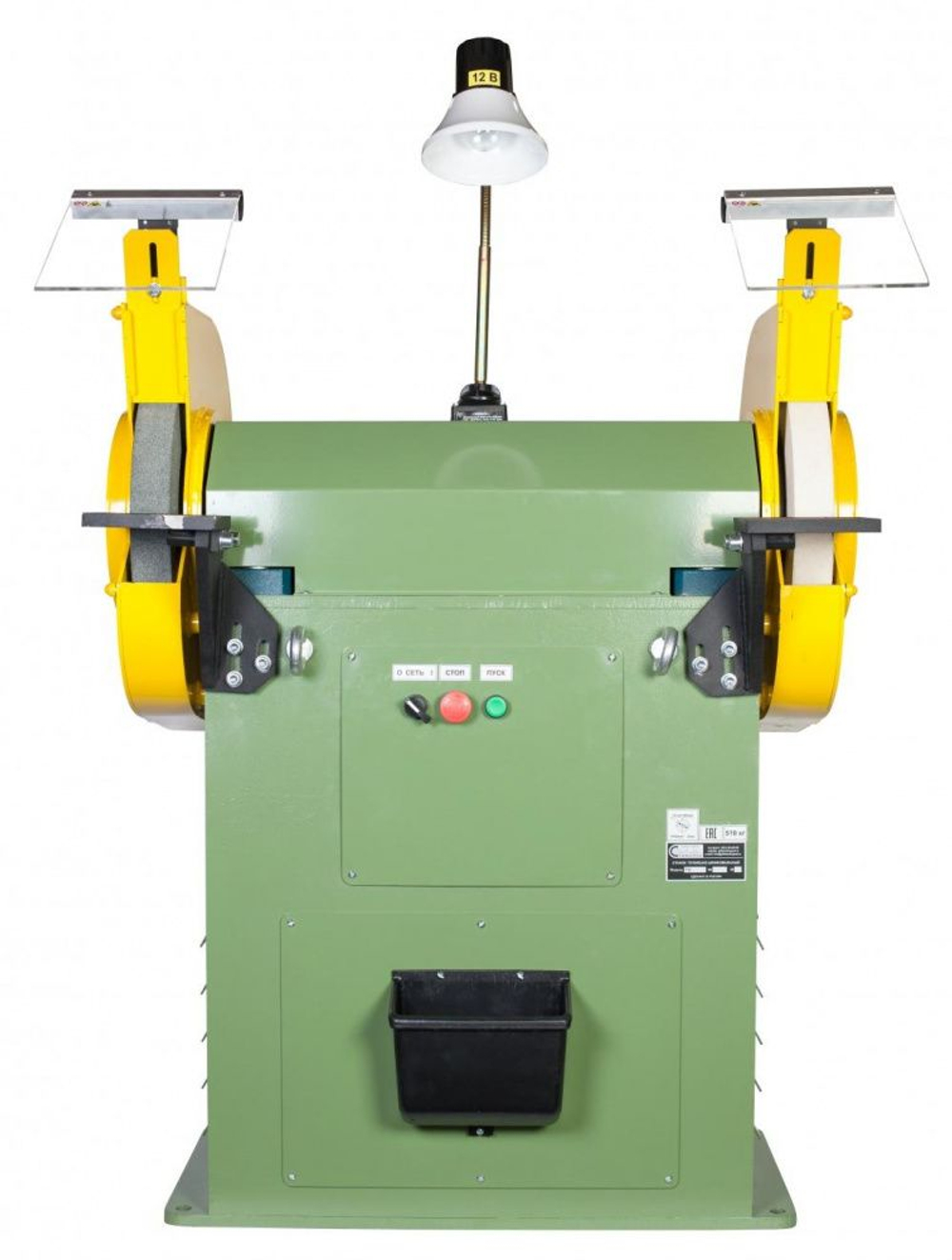

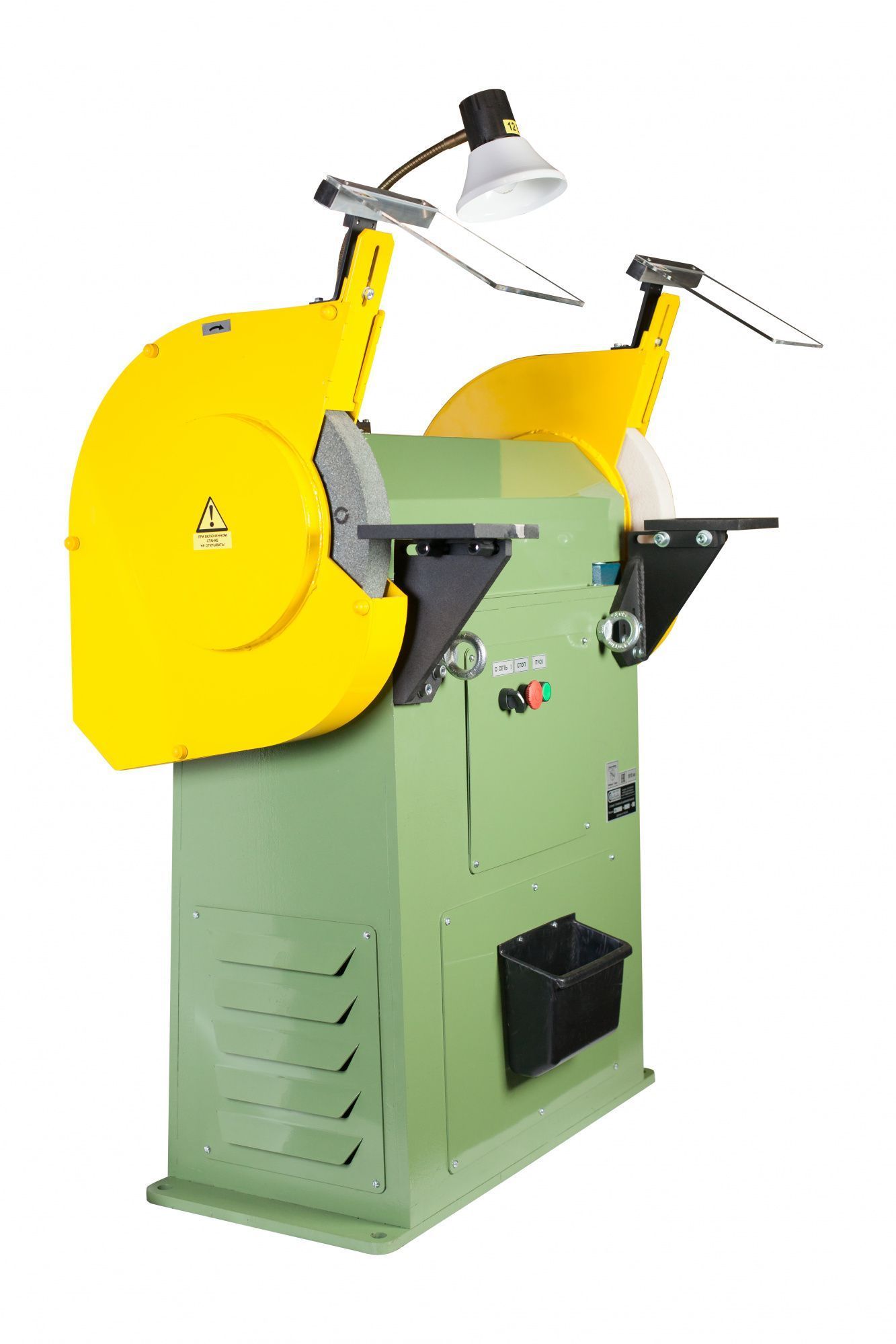

Станок точильно-шлифовальный ТШ-4 - заточной станок напольного исполнения, который используется для заточки инструмента, снятия заусенец, различных слесарных работ.
При использовании специальной оснастки станок ТШ-4 можно использовать для полировальных и шлифовальных работ. Лампа местного освещения входит в стандартную комплектацию станка. Предусмотрены отверстия в кожухах для подключения вытяжки.
Станок точильно-шлифовальный ТШ-4 подходит для эксплуатации в мастерских, ремонтных и производственных цехах.
Общая компоновка точильного станка ТШ-4

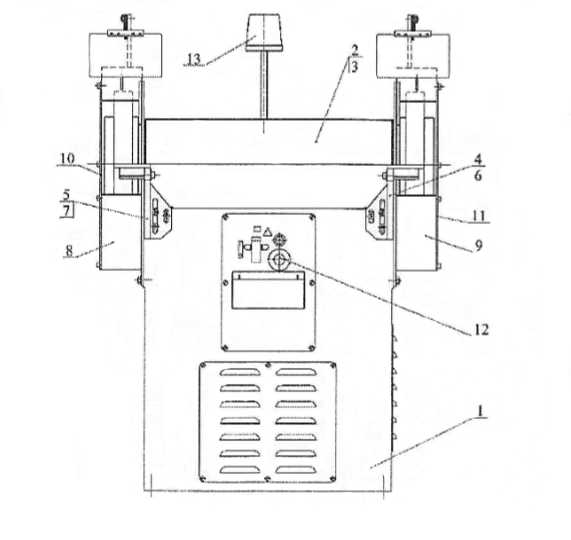

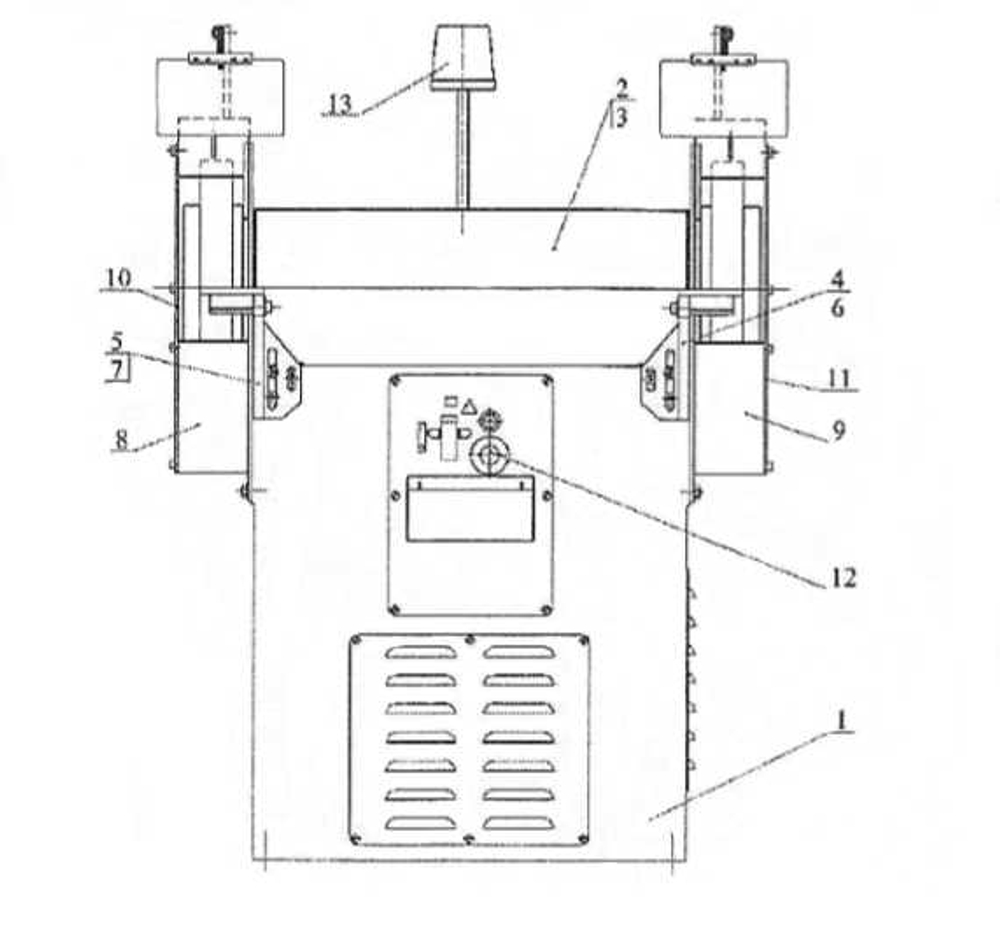

Станок ТШ-4 состоят из сварной тумбы 1, на которой установлен электродвигатель. К тумбе крепятся винтами два защитных кожуха.
Установка подручников 5 и 6 в требуемом положении производится перемещением их в пазах кронштейнов 7 и 8, которые, в свою очередь, крепятся к подставке (тумбе) и могут перемещаться относительно нее.
На валу электродвигателя имеются планшайбы для установки кругов. Крепление кругов см. рис. 2. Перечень органов управления и графических символов приведен в табл. 5.
Станок ТШ-4 имеет два выхода для подключения системы пылеудаления.
Комплект поставки:
- Станок в сборе.
- Шлифовальные круги (400х50х203 25А 1шт. и 400х50х203 64С 1шт., установлены на станке);
- Лампа местного освещения.
- Защитные экраны (2 шт., установлены на станке);
- Руководство по эксплуатации.
