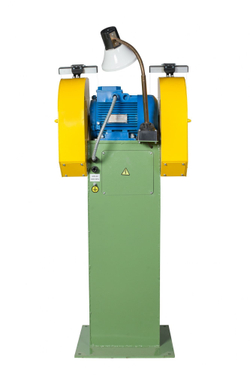

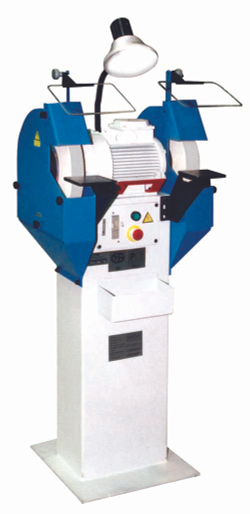

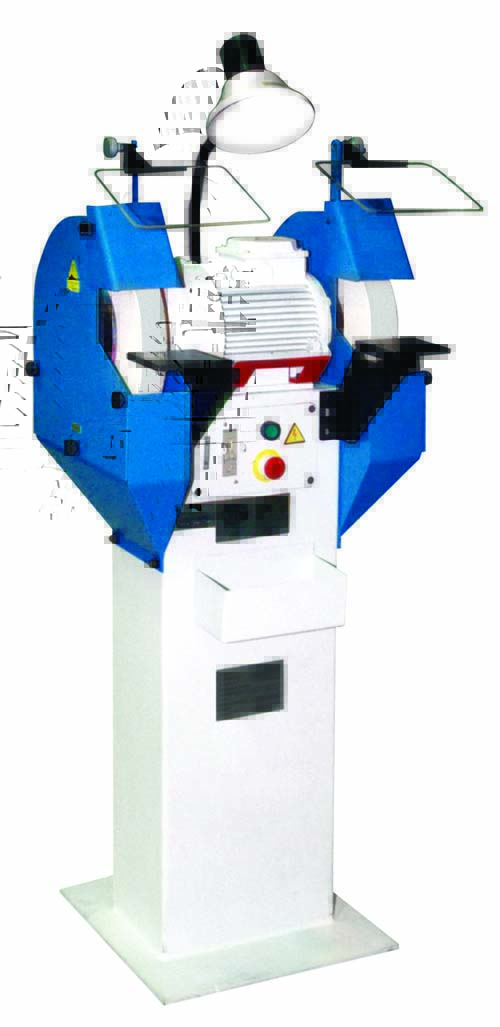

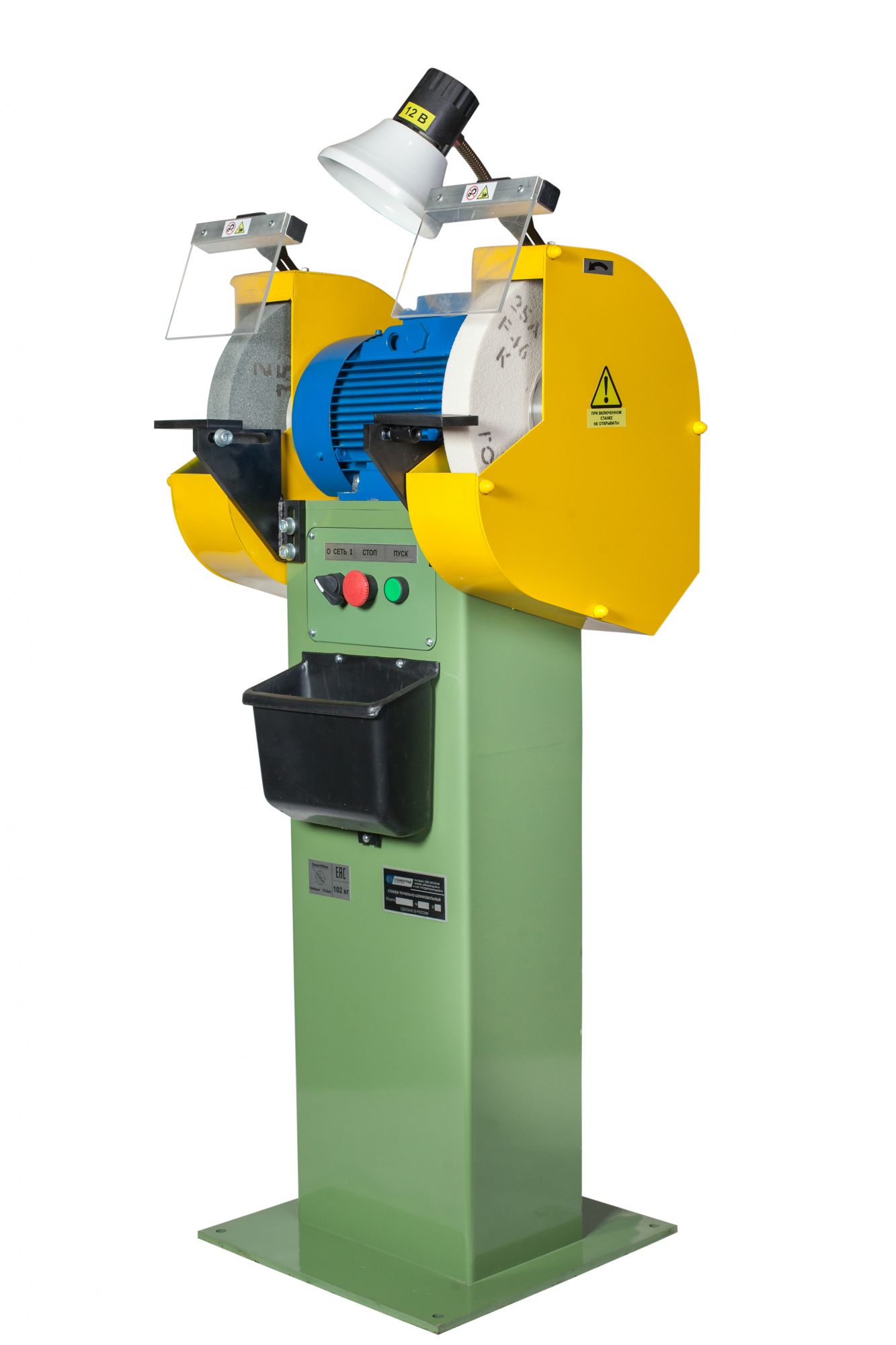

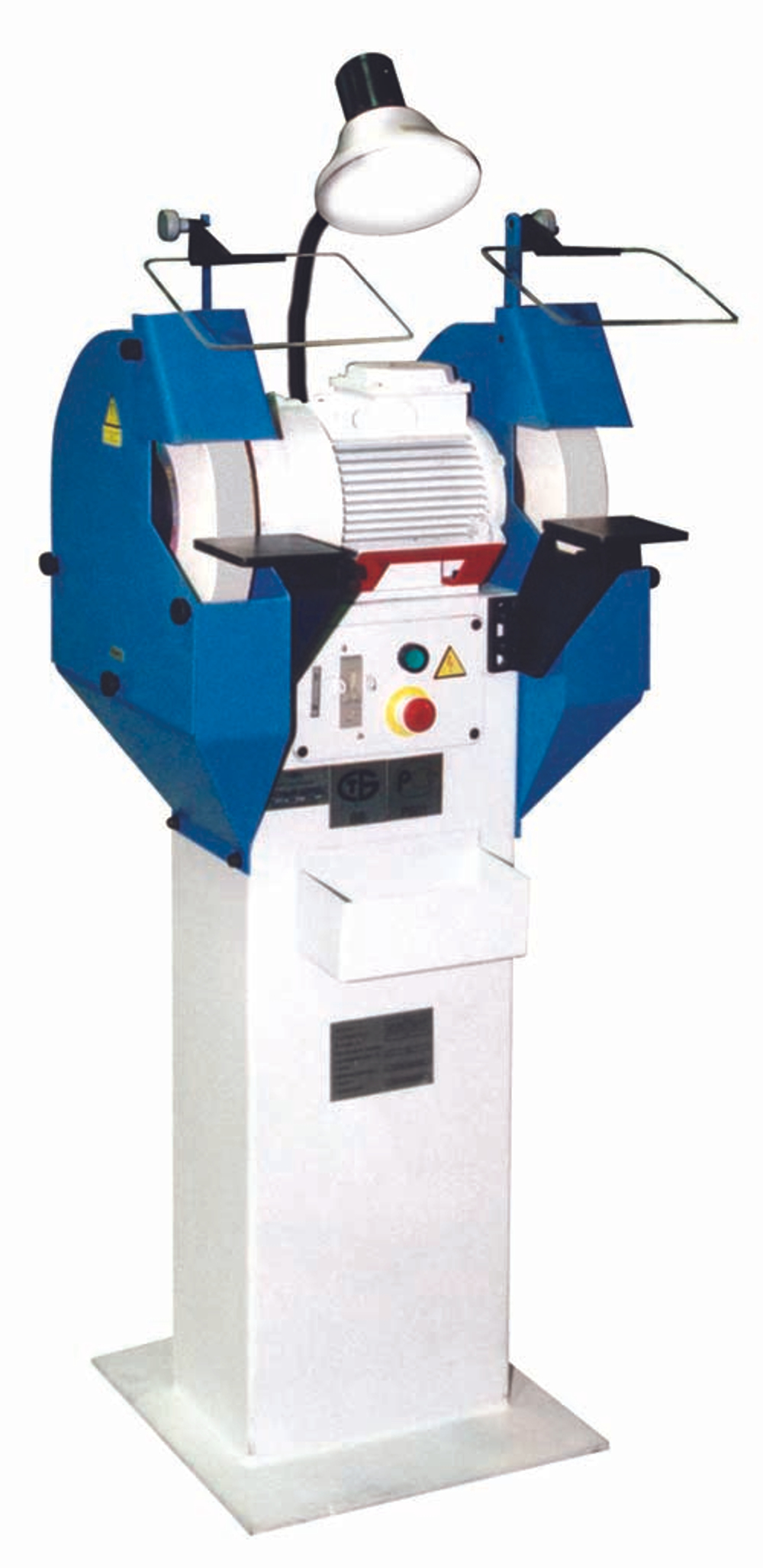

Станок точильно-шлифовальный Ярсид ТШС-300

Станок точильно-шлифовальный ТШС-300 - точильно-шлифовальный станок, который предназначен для заточки и доводки инструментов из инструментальной стали, твёрдого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами. Станок точильно-шлифовальный ТШС-300 выпускается с двумя абразивными заточными кругами.

Функциональные возможности:

Станок точильно-шлифовальный ТШС-300 может использоваться для:

•  заточки деревообрабатывающего и металлорежущего инструмента;
• слесарных операций (снятия заусенцев и фасок);
• шлифовки и полировки деталей (при наличии специальных приспособлений).

Базовая и дополнительная комплектация:

При заказе станка точильно-шлифовального  ТШС-300 в комплект поставки входит:
лампа для освещения рабочей зоны;

• 2 шлифовальных круга;
• 2 прозрачных ограждения рабочей зоны для защиты оператора от стружек и обрезков металла;
• набор ключей.

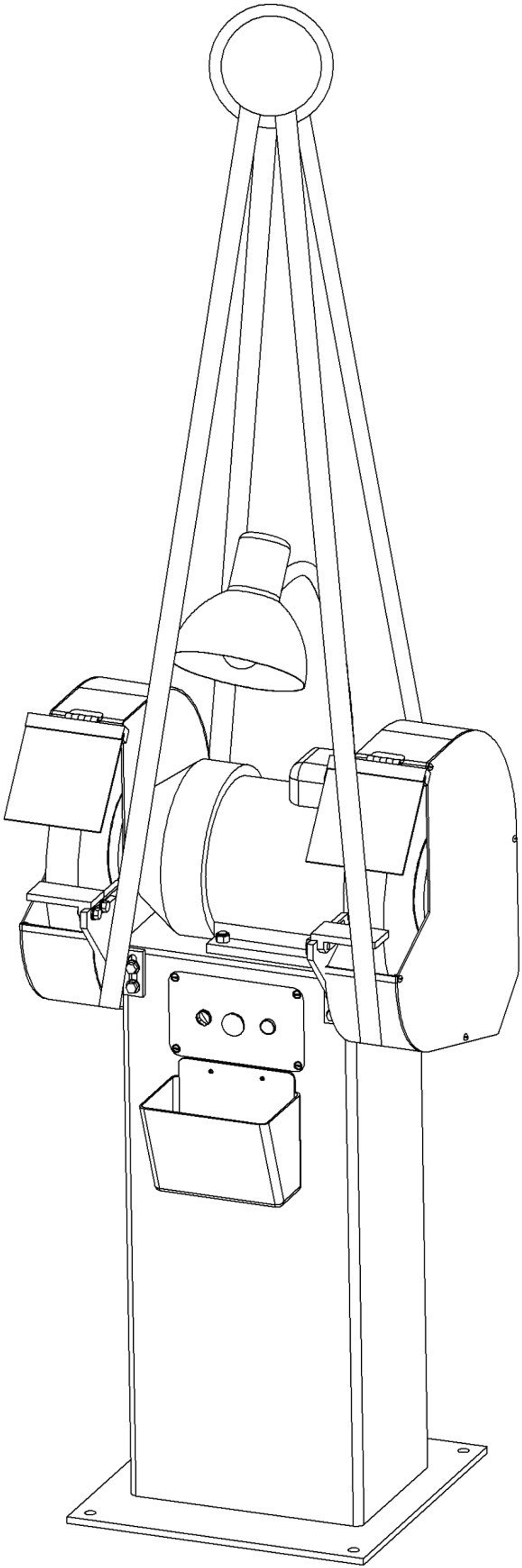

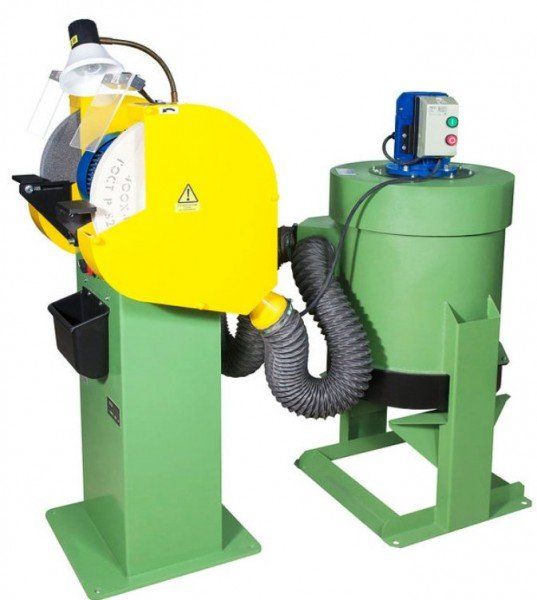

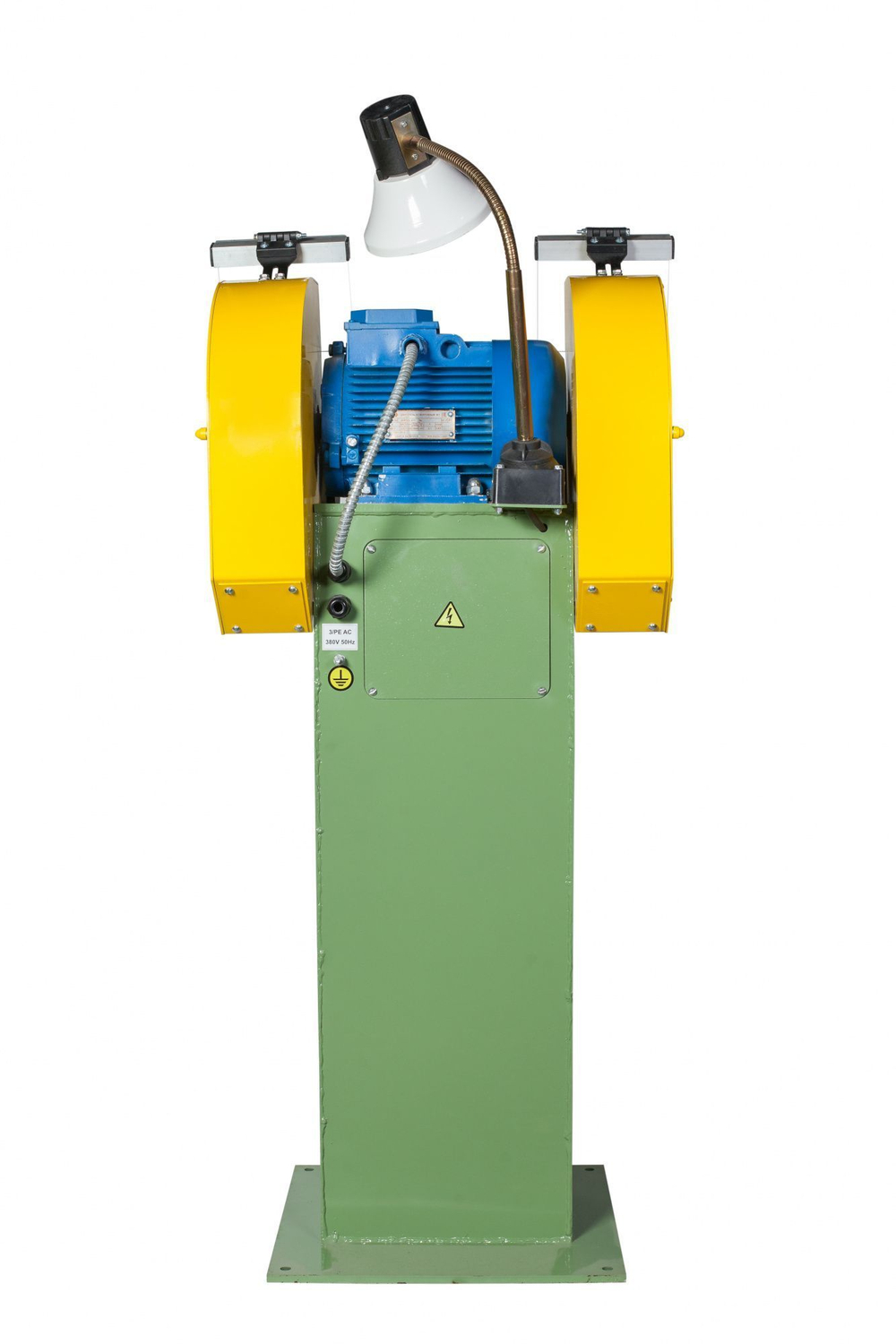

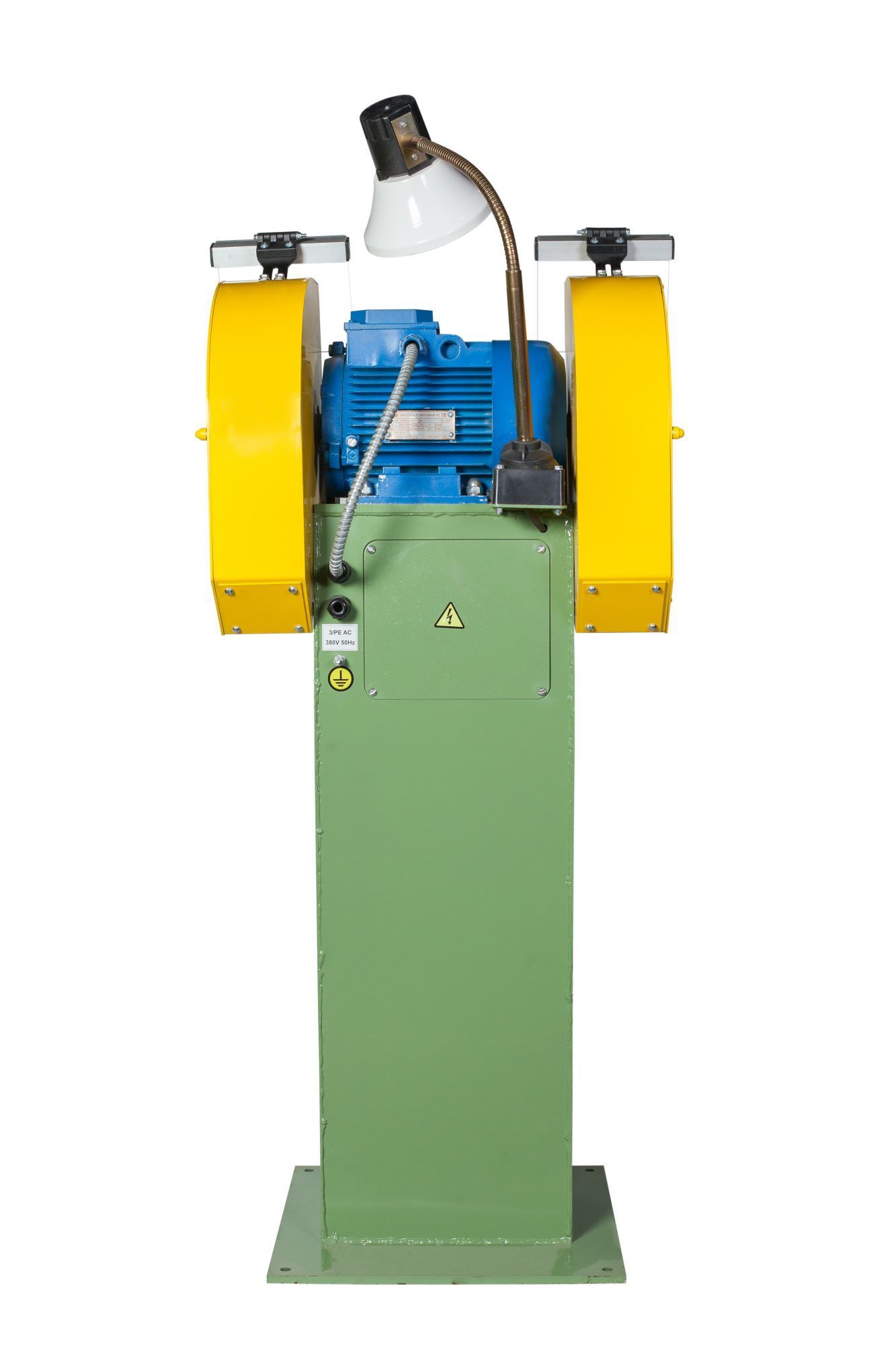

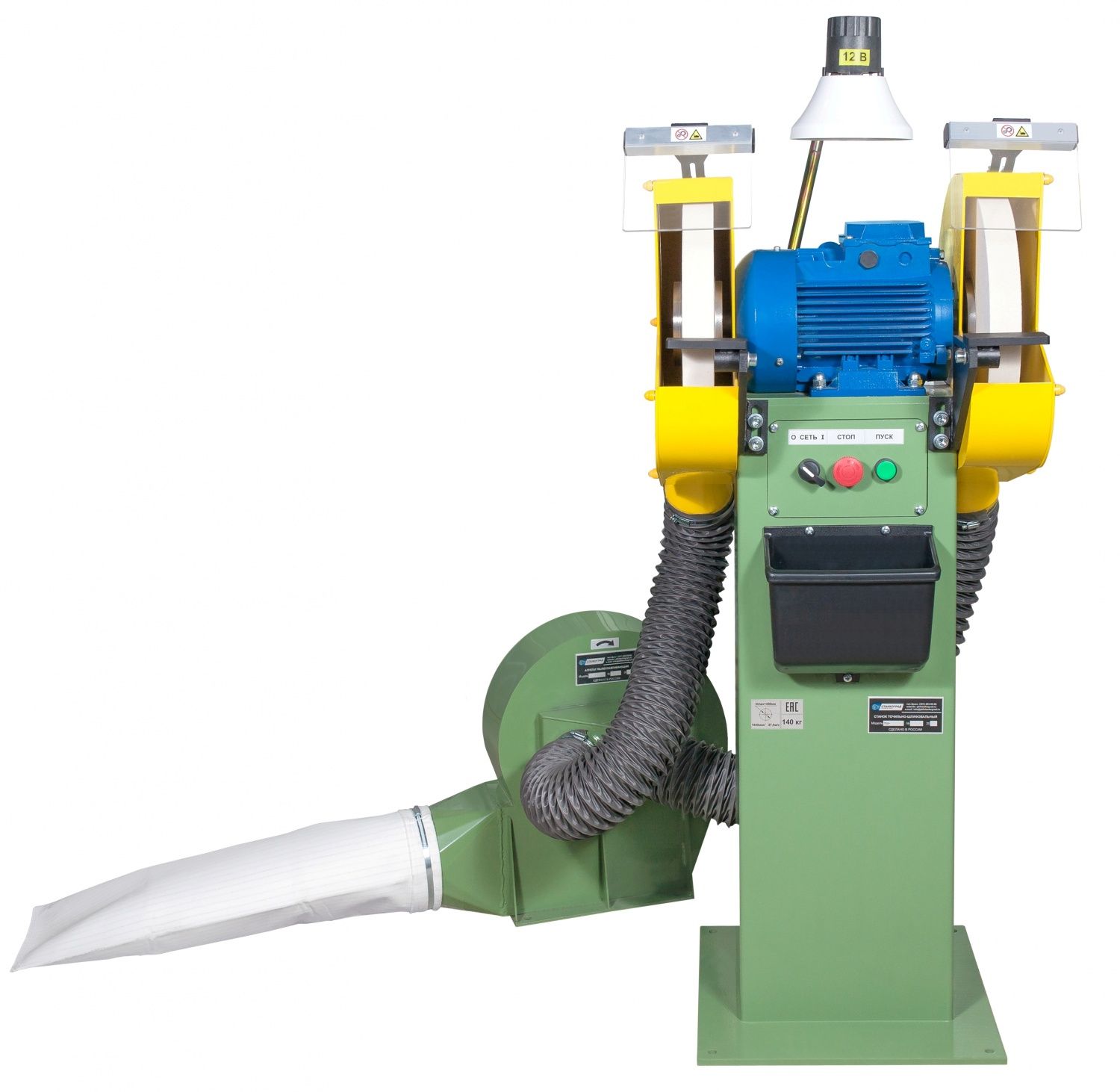

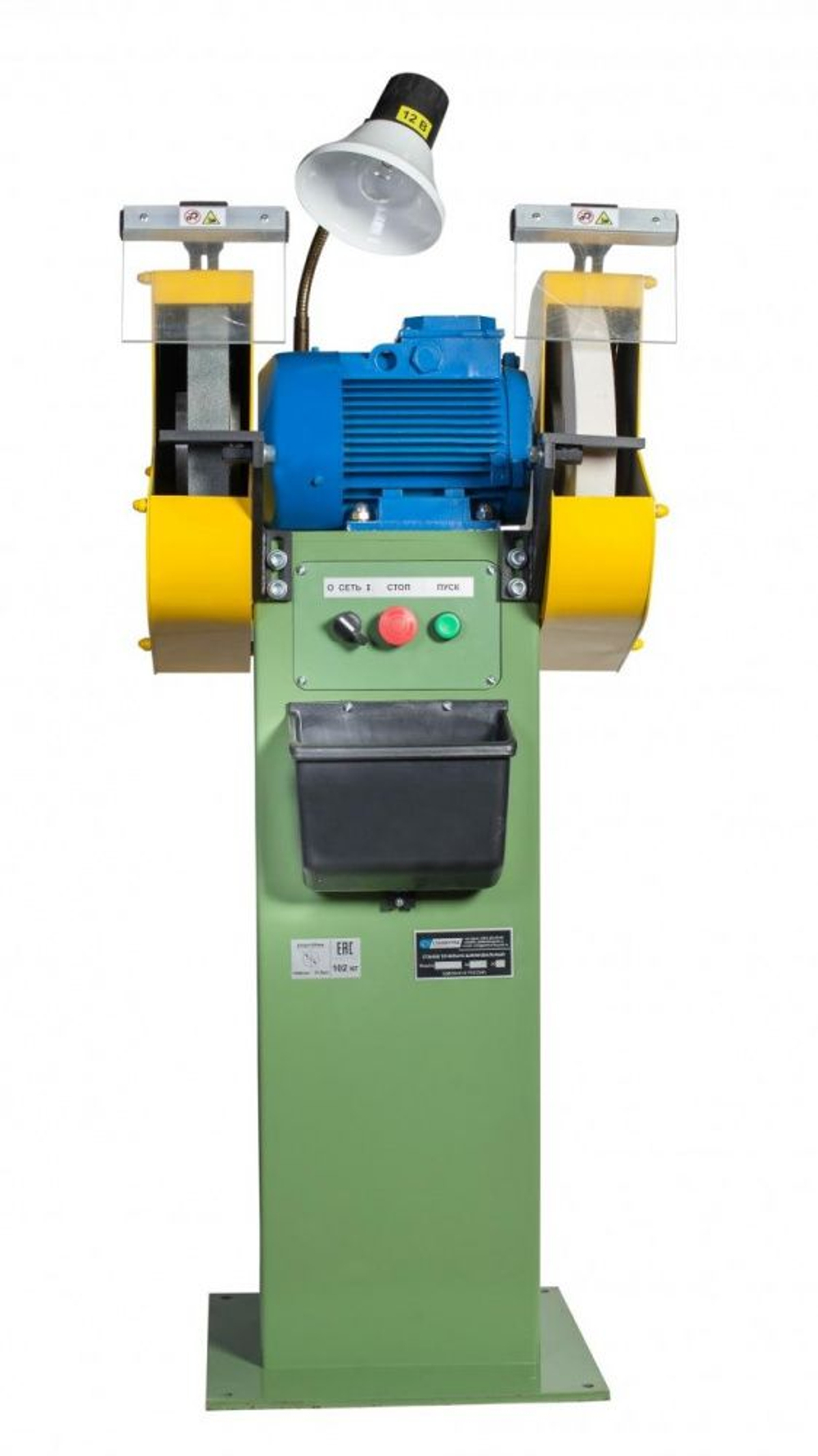

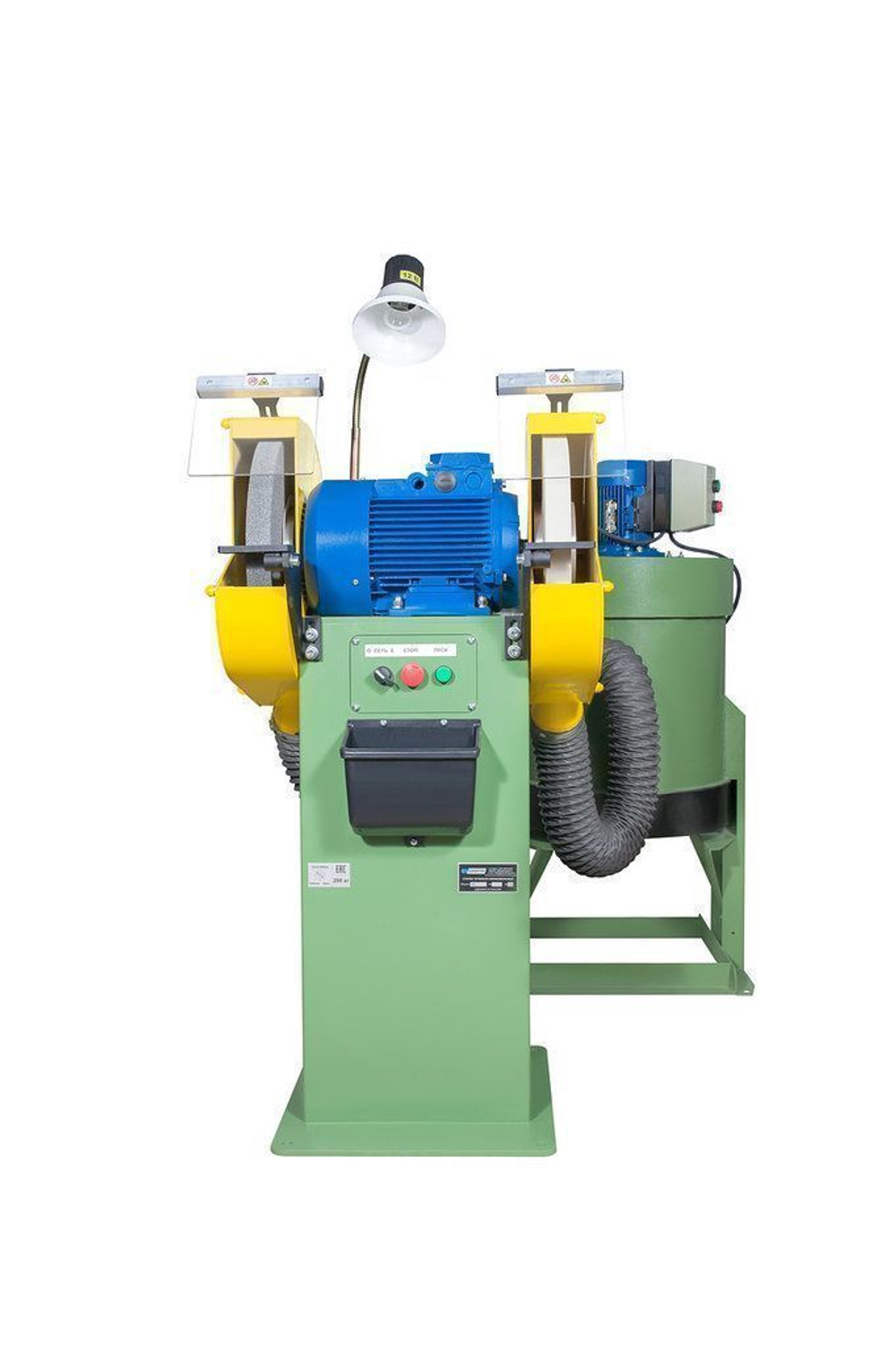

В качестве опции при заказе станка точильно шлифовального ТШС-300 доступны пылеулавливающие агрегаты для удаления мелкой металлической и абразивной пыли моделей УВП-1200А, 370.П16х04 и УВП-2000А.

 Станок точильно-шлифовальный ТШС-300 промышленное металлообрабатывающее оборудование, использующееся на индивидуальном и серийном производстве в инструментальных и ремонтно-механических цехах.

• Срок службы защитных экранов, лет, не более	2
  Срок службы до первого капитального ремонта, лет	9
  Ресурсы поточности в отработанных тыс. час.	19

  Климатическое исполнение по ГОСТ 15150-69УХЛ 4

  Температура окружающей среды, ?С от плюс 1 до плюс 40

  Влажность воздуха при плюс 25 ?С, %, не более80

  Атмосферное давление, кПа84..106,7


  Общая компоновка точильного станка ТШ-2

  Станок ТШ-2 состоят из сварной тумбы 1, на которой установлен электродвигатель. К тумбе крепятся винтами два защитных кожуха.

  Установка подручников 5 и 6 в требуемом положении производится перемещением их в пазах кронштейнов 7 и 8, которые, в свою очередь, крепятся к подставке (тумбе) и могут перемещаться относительно нее.

  На валу электродвигателя имеются планшайбы для установки кругов. Крепление кругов см. рис. 2. Перечень органов управления и графических символов приведен в табл. 5.

  Обработка изделий на станке тш2

  Перед началом работы произвести правку кругов.

  Для смены круга на станке мод. ТШ-2 снять крышку кожуха, отвернуть шесть винтов М6 фланца (см. рис. 2), снять фланец и круг.

  Крепление шлифовального круга точильно-шлифовального станка ТШ-2

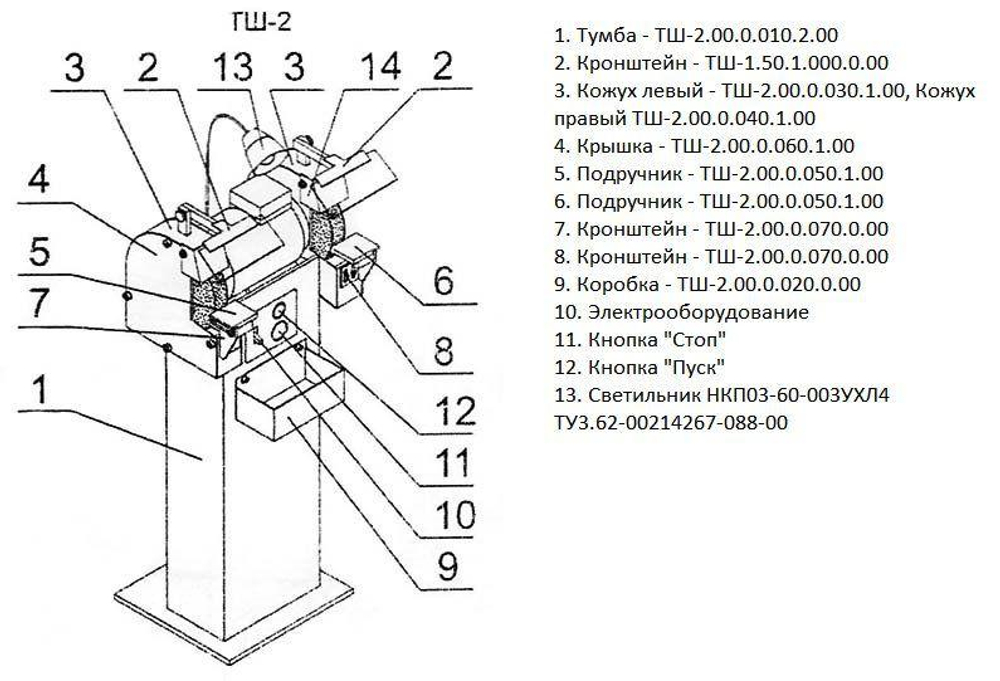

  Расположение составных частей и органов управления точильно-шлифовальным станком ТШ-2



  Расположение составных частей точильного станка ТШ-2

  Спецификация составных частей и органов управления точильно-шлифовальным станком ТШ-2

  1. Тумба - ТШ-2.00.0.010.2.00
  2. Кронштейн - ТШ-1.50.1.000.0.00
  3. Кожух левый - ТШ-2.00.0.030.1.00, Кожух правый ТШ-2.00.0.040.1.00
  4. Крышка - ТШ-2.00.0.060.1.00
  5. Подручник - ТШ-2.00.0.050.1.00
  6. Подручник - ТШ-2.00.0.050.1.00
  7. Кронштейн - ТШ-2.00.0.070.0.00
  8. Кронштейн - ТШ-2.00.0.070.0.00
  9. Коробка - ТШ-2.00.0.020.0.00
  10. Электрооборудование
  • исполнение базовое - ТШ-2.80.0.000.0.00
  • исполнение 10 - ТШ-2.80.0.000.0.00-01
  • исполнение 01 - ТШ-2.80.0.000.0.00
  11. Кнопка "Стоп"
  12. Кнопка "Пуск"
  13. Светильник НКП03-60-003УХЛ4 ТУ3.62-00214267-088-00

  Электрооборудование точильного станка ТШ-2

  На станках установлены:

  • электродвигатель М1, работающий в режиме трехфазного включения
  • вводный автомат QF1
  • пускатель электромагнитный КМ1
  • кнопка пуск SB2
  • кнопка стоп SB1

  Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к вводному выключателю QF1.

  Схема электрическая точильно-шлифовального станка ТШ-2 (исполнение 10)



•


Комплект поставки:

Комплект поставки:

• Станок в сборе;
• Шлифовальные круги (300х40х76 2шт., установлены на станке);
• Светильник местного освещения;
• Защитные экраны (2 шт., установлены на станке);
• Техническая документация
