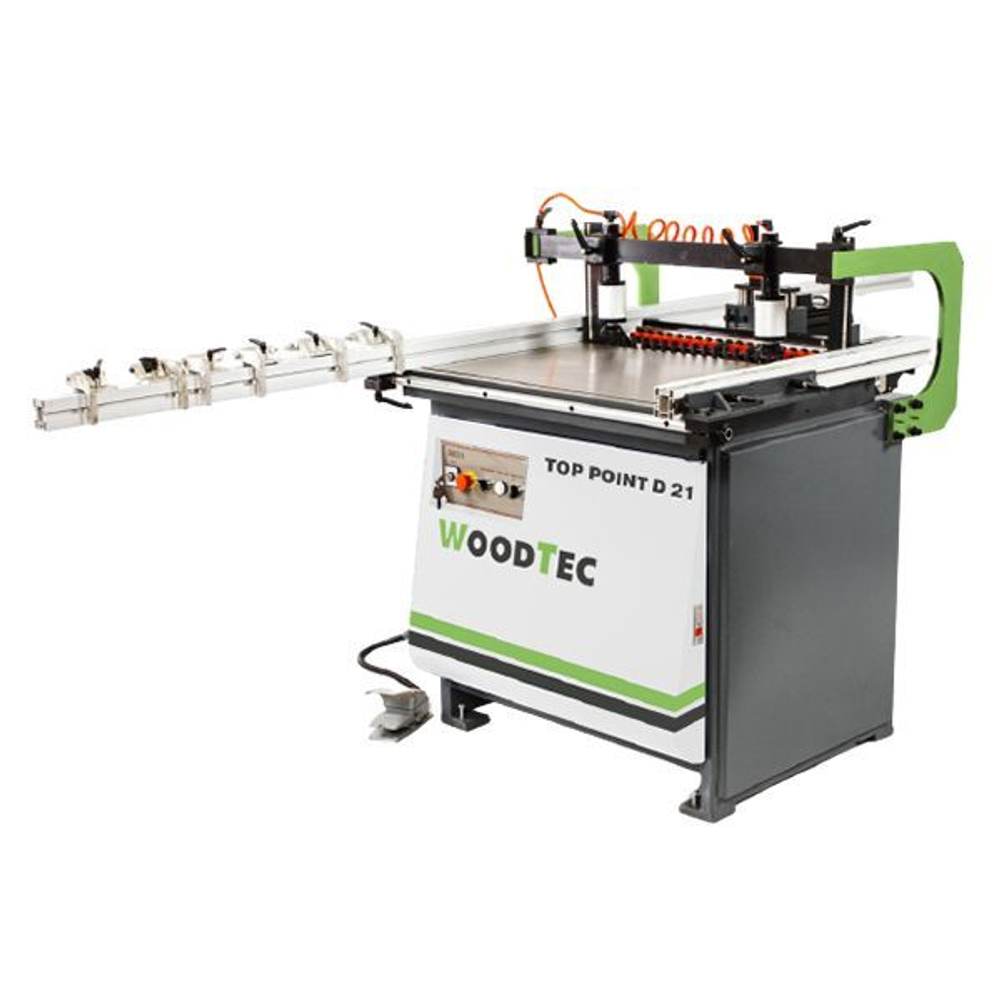

Станок ТOP POINT D 21 является классическим сверлильно-присадочным станком со шпиндельной группой на 21 сверло. Используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применен для сверления отверстий под 45 градусов для дальнейшей сборки рамочных конструкций, фасадов, и иных изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Однотраверсный станок применяется на мебельных предприятиях всех производственных мощностей, является широко универсальным.
СХЕМА ОБРАБОТКИ:
| Схема обработки изделия | Схема сборки готового изделия |
 |  |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | ПАНЕЛЬ УПРАВЛЕНИЯ Простой и понятный пульт управления размещен на передней панели станка, что удобно для работы оператора. |
  | СВЕРЛИЛЬНАЯ ГРУППА Присадочная группа имеет возможность вертикального и горизонтального позиционирования, с функцией фиксации в промежуточном положении, что позволяет выполнять вертикальную и горизонтальную присадку, а также присадку под углом 45 градусов. |
 | БОКОВЫЕ УПОРЫ Массивные боковые упоры обеспечивают легкую и точную установку требуемого размера |
 | ПНЕВМОПРИЖИМЫ Надежная фиксация детали любого размера двумя вертикальными пневматическими прижимами |
 | БАЗИРУЮЩИЕ ЛИНЕЙКИ В комплект поставки включена 1 профильная алюминиевая линейка с миллиметровой шкалой длиной 3000 мм, две короткие линейки и шесть откидных упоров для быстрого позиционирования заготовок. |
 | УПРАВЛЕНИЕ ЦИКЛОМ Начало сверлильного цикла осуществляется в автоматическом режиме нажатием педали. |
 | СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ Регулировка глубины рабочей группы посредством маховика и механического цифрового индикатора. |
 | БЛОК ПОДГОТОВКИ ВОЗДУХА
|
