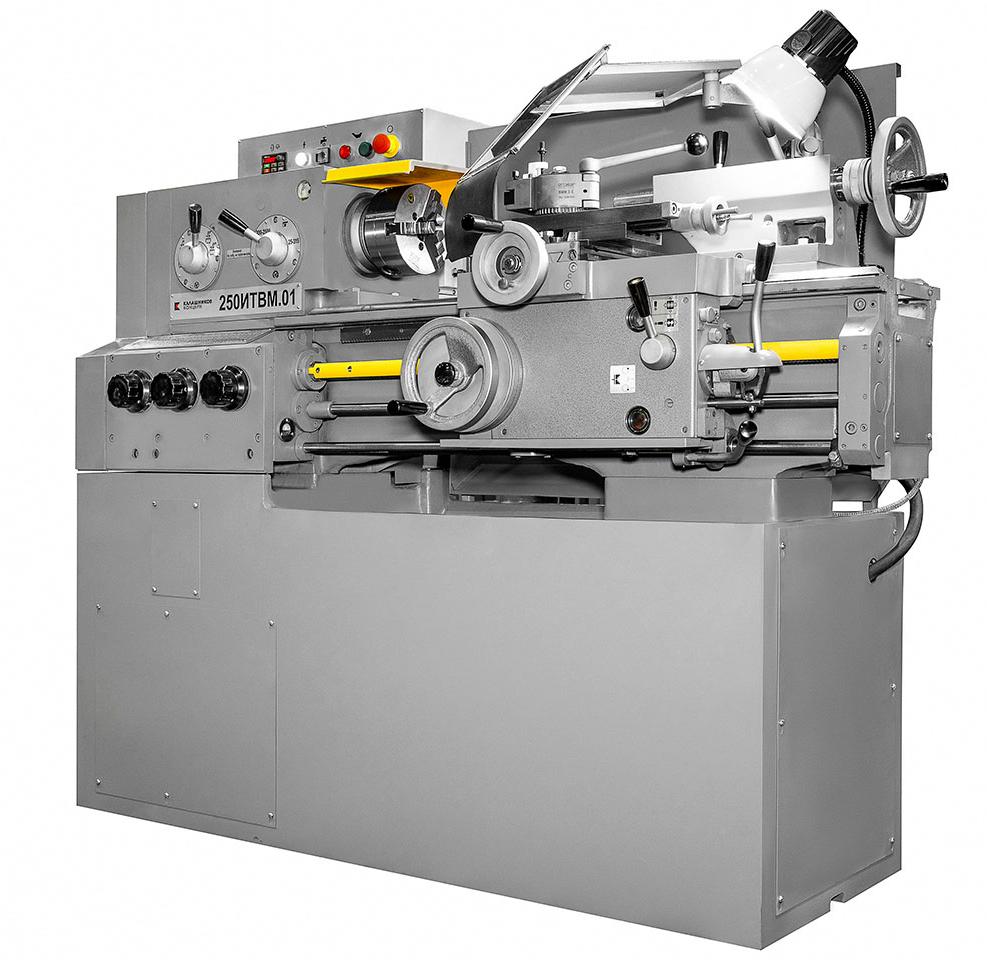

Токарно-винторезный станок Завод 250ИТВМ.03

Станки серии 250ИТВМ являются универсальным оборудованием и обладают классом точности В (по ГОСТ 8-82), поэтому они идеально подходят для широкого перечня прецизионных токарных работ.

Станки токарно-винторезные предназначены для выполнения разнообразных высокоточных токарных работ в центрах, цанговых и кулачковых патронах, а также для нарезания метрических, дюймовых и модульных резьб.

Особенности продукта

•  Класс точности – В (по ГОСТ 8-82)
•  Цельнолитая станина, обеспечивающая высокий уровень виброгашения и жесткости
•  Расширенная гарантия – 24 месяца

Модификации продукта

•  250ИТВМ.01 – базовая модификация станка.
•  250ИТВМ.03 – с увеличенным расстоянием между центрами.

• Станок 250ИТВМ.03 отличается от базовой модели увеличенным межцентровым расстоянием.
• Широкий диапазон чисел оборотов и подач обеспечивает производительную обработку при хорошем качестве поверхности;
• Преселективное управление скоростями шпинделя позволяет подготовить последующее включение во время работы станка и быстро осуществить его в нужный момент;
• Мнемоническое управление подачами обеспечивается одной рукояткой, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой;
• Беззазорная фиксация резцовой головки обеспечивает высокую жесткость и точность установки;
• Ходовой винт смазывается автоматически при нарезании резьбы;
• Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла;
• Станина изготовлена из хромоникелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы;
• Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жесткому упору при точении;
• Привод главного движения осуществляется от электродвигателя через двенадцати скоростной редуктор, клиновые и поликлиновые ремни. При повороте маховика в двух селекторных дисках создается определенная комбинация отверстий под фиксирующие пальцы рычагов, переключающих блоки шестерен. После этого оттягиванием рукоятки на себя сначала осуществляется притормаживание вращающихся шестерен, а затем их переключение;
• В передней бабке размещены приемный шкив, шпиндель, перебор 1:8, звено увеличения шага резьбы;
• Для точного отсчета поперечных перемещений предусмотрен механизм-верньер, позволяющий осуществлять перемещения 0,005 мм/об.;
• Коробка подач обеспечивает широкий диапазон величин нарезаемой резьбы, продольной и поперечной подач. Для нарезания точной резьбы предусмотрено прямое соединение ходового винта с гитарой, минуя механизм коробки подач;
• Фартук закрытого типа обеспечивает продольные и поперечные подачи суппорта вручную и механически от ходового валика, а также нарезание резьбы при помощи ходового винта;
• Управление подачами осуществляется одной рукояткой. Направление включения рукоятки совпадает с направлением перемещения суппорта. Наличие блокировочного устройства исключает возможность одновременного включения ходового винта и ходового валика, а также продольной и поперечной подач;
• На станке устанавливаются электродвигатели и аппаратура, рассчитанные на напряжение 380 В трехфазного переменного тока частотой 50Гц, напряжении местного освещения 36 В. Подключение станка к электросети осуществляется пакетным включателем.
