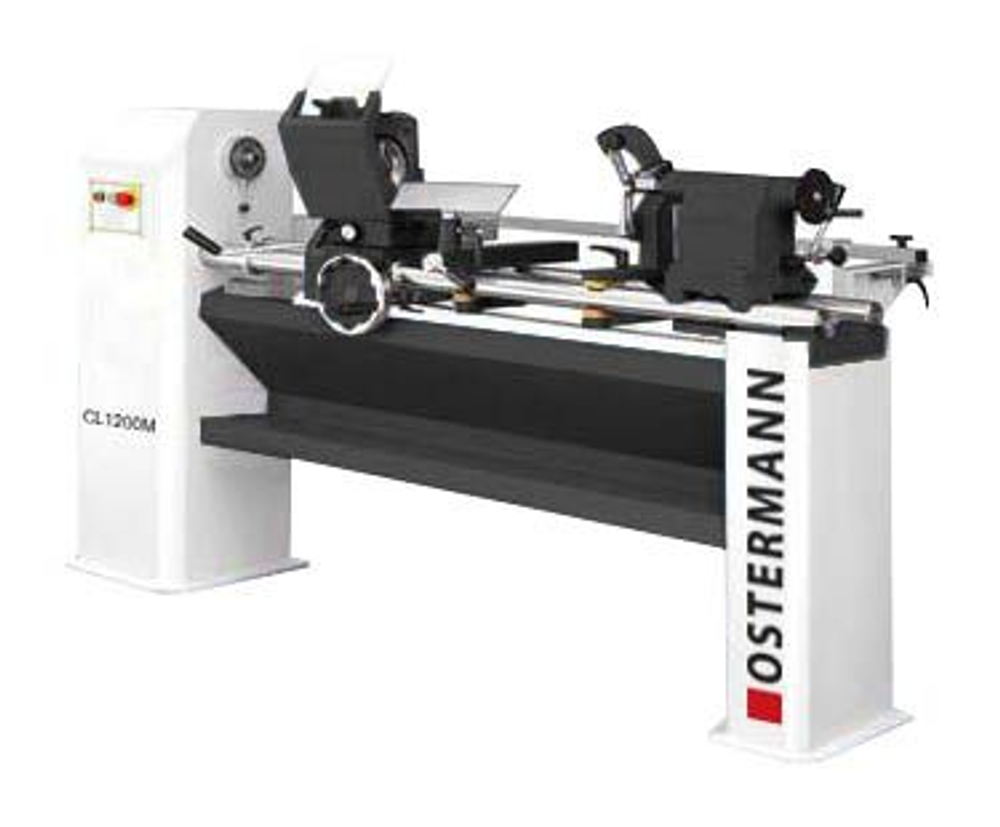

Токарный станок по дереву Ostermann CL1200M

Токарные станки OSTERMANN имеют автоподачу (модель CL 1200A) и ручную подачу (модель CL 1200M). Все станки оснащены копировальным устройством для работы по шаблону, двумя резцами для чистовой и черновой обработки одновременно, подвижным и неподвижным люнетом для снижения вибраций. Суппорт перемещается по двум массивным стальным направляющим. Возможна обработка фрезерованием - в комплекте держатель для фрезера. Модель CL 1201 опционально может иметь удлинение для обработки заготовок до 2,5 метров и устройство для изготовления спиралей и косичек.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в частных мастерских, на малых и средних предприятиях по изготовлению столярных изделий, лестниц, декоративных колонн.

   СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	КОПИРОВАЛЬНОЕ УСТРОЙСТВО Входит в комплект поставки. Позволяет точить заготовки одинаковой формы по заданному шаблону. Настройка глубины хода копира и копировального резца осуществляется рукояткой с передней панели. Точность до 0,03 мм.
	ТОЧЕНИЕ 2-МЯ РЕЗЦАМИ ОДНОВРЕМЕННО Обработка происходит 2-мя резцами. Первый резец перед люнетом осуществляет «оцилиндровку» бруска заготовки, делая ее круглой, а второй резец формирует профиль балясины копируя форму шаблона.
	ПОДВИЖНЫЙ ЛЮНЕТ Входит в комплект поставки. Служит дополнительной опорой в процессе точения, исключая вибрации заготовки и повышая качество получаемой продукции. В люнете набор колец различного диаметра под разные размеры заготовок.
	НЕПОДВИЖНЫЙ ЛЮНЕТ Входит в комплект поставки и служит для дополнительной фиксации заготовки в процессе обработки. Это увеличивает жесткость заготовки при обработке и повышает качество получаемой продукции.
	КРОНШТЕЙН ДЛЯ ФРЕЗЕРА В комплект поставки входит кронштейн для установки ручного фрезера. Кронштейн устанавливается вместо подвижного люнета и позволяет осуществлять фрезеровку с помощью ручного инструмента. Возможна обработка по копиру. * Ручной фрезер в комплект поставки не входит!
	ЗАДНЯЯ БАБКА Массивный чугунный задний центр обеспечивает надежную фиксацию заготовки в процессе обработки. Возможность установки 3-х кулачкового патрона позволяет устанавливать сверла и расширить функционал станка. Пиноль с миллиметровой шкалой позволяет точно высверливать отверстия.
	МЕХАНИЗМ ПЕРЕМЕЩЕНИЯ СУППОРТА Перемещение суппорта с резцами осуществляется посредством передачи шестерня-рейка, что обеспечивает плавность и легкость хода.
	ПРИВОД ВЕДУЩЕГО ЦЕНТРА Осуществляется от двигателя посредством зубчатого ремня. Удобное и быстрое изменение частоты вращения заготовки путем перестановки ремня. Концевой выключатель не позволяет включить станок при открытой крышке, что соответствует требованием безопасности ЕС.
	ВЕДУЩИЙ ЦЕНТР Привод вращения заготовки осуществляется с помощью зазубренного центра. Крепление ведущих центров осуществляется по универсальному конусу МК2, что позволяет устанавливать любой центр с такой посадкой. Резьба М33х3,5 позволяет устанавливать 4-х кулачковый патрон.
	НАСТРОЙКА ДЛИНЫ ОБРАБОТКИ Длина обработки заготовки или зона фрезеровки настраивается с помощью передвижных упоров. Для работы в ручном режиме при помощи маховика используется упор-ограничитель.
	ОСНАСТКА В комплект поставки со станком входят все необходимые части для работы: - набор ведущих центров - резцы - кронштейн для ручного фрезера - набор колец для люнета - 3-х кулачковый патрон с ключом - планшайба - делительная головка - шток для смены ведущих центров - втулка конусная
	ПОДРУЧНИК Входит в комплект поставки и позволяет точить заготовки вручную.
	МАССИВНЫЕ НАПРАВЛЯЮЩИЕ Перемещение суппорта с резцами осуществляется по цельнометаллическим массивным стальным направляющим, что обеспечивает долгий срок службы оборудования и сохранение точности обработки на всем периоде эксплуатации.
	ДОПОЛНИТЕЛЬНЫЕ КНОПКИ УПРАВЛЕНИЯ На станине расположены дополнительные кнопки включения/выключения вращения заготовки и кнопка аварийного отключения станка.
	ЗАЩИТНЫЙ ЭКРАН Соответствует нормам безопасности СЕ. Обеспечивает безопасность работы оператора.
