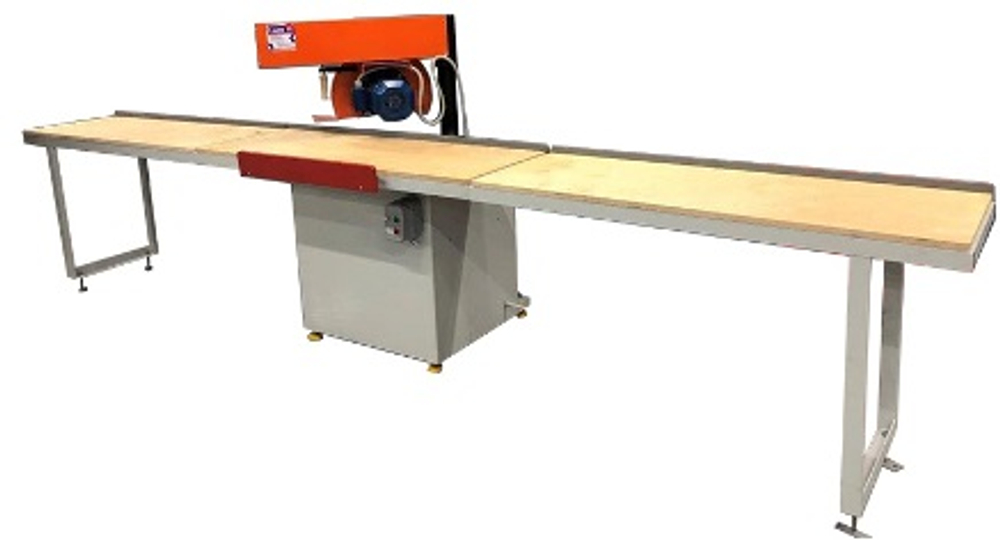

Предназначен для поперечной и угловой распиловки (торцовки) досок, брусков и щитов, а также выборки вырезки дефектных мест.
Рекомендуется для мебельных и столярных производств любой сложности.
Пила с электродвигателем крепится на траверсе, которая обеспечивает перемещение пилы параллельно над плоскостью стола.Траверса располагается на колонне и имеет возможность поворота в горизонтальной плоскости для углового пиления (вращение вокруг колонны).
ОБЛАСТЬ ПРИМЕНЕНИЯ
Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
СХЕМА ОБРАБОТКИ
ПРЕИМУЩЕСТВА
- Автоматический возврат пилы;
- С 2-мя приставными столами;
- Угловая шкала поворота пильной консоли;
- Применение зарезаемого стола исключает сколы со стороны нижней пласти детали;
- Пильный узел перемещается в высокоточном линейном подшипнике по калиброванной цилиндрической направляющей;
- Пильная каретка при пилении под углом, выставляется на нужный угол по лимбу;
- Двигатель имеет электродинамическое торможение.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Поворот траверсы
Станок оснащен возможностью поворота траверсы, в заданном положении траверса фиксируется при помощи винтового зажима.
Перемещение пильного суппорта по вертикали
Суппорт перемещается по вертикали, при помощи упорной резьбы выполненной в пылезащищенном исполнении, что гарантирует стабильность выставленного размера, даже при интенсивной работе.
Направляющая пильного суппорта
Пильный суппорт перемещается по высокоточной цилиндрической направляющей в линейном подшипнике, возврат осуществляется при мощи пружины.Такая система обеспечивает высокую точность, надежность и облегчает работу оператора.
Приставные столы
Станок укомплектован 2-мя приставными столами, 1400 мм каждый. Есть возможность удлинения рабочего стола, для этого предусмотрены монтажные отверстия.
