Станок предназначен для заточки многозубого режущего инструмента применяемого в деревообработке - насадные фрезы, строгальные головки, дисковые пилы и концевые фрезы (хвостовые фрезы и сверла).
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для мебельных и столярных комбинатов, где применяются насадные фрезы, строгальные головки, концевые фрезы.
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | СТАНИНА Надежная сварная конструкция обеспечивает необходимую жесткость и виброустойчивость, что гарантирует высокую точность заточки инструмента. |
 | ОГРАНИЧИТЕЛИ ХОДА РАБОЧЕГО СТОЛА Ограничители хода позволяют регулировать полезный ход рабочего стола, это значительно экономит время заточки и увеличивает производительность станка. |
 | НАСТРОЙКА СЪЕМА Поперечное перемещение стола осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента |
 | ОТПРАВКА ДЛЯ НАСАДНЫХ ФРЕЗ Оправка для насадных фрез представляет собой консольный вал с переходными кольцами для фрез с различными посадочными диаметрами. Контроль угла заточки, съема и высоты зубьев фрезы осуществляется визуально. |
 | ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ ДИСКОВЫХ ПИЛ С ТВЕРДОСПЛАВНЫМИ НАПАЙКАМИ Приспособление для ручной заточки дисковых пил позволяет затачивать пилы диаметром до 500 мм. Контроль угла заточки, съема, шага и высоты зубьев осуществляется визуально. |

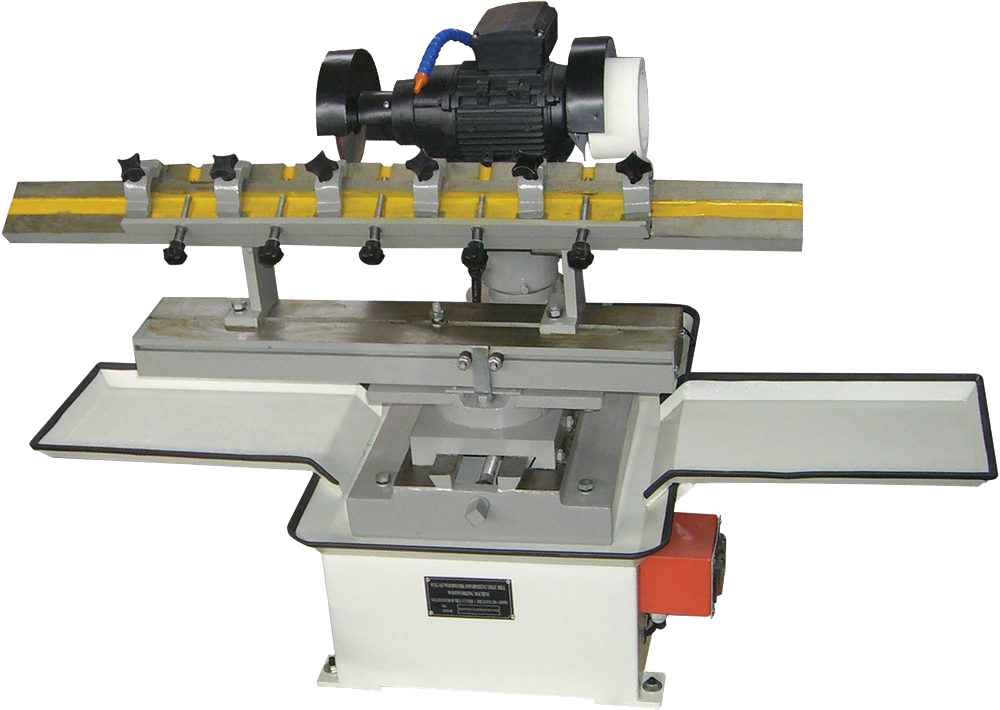

 | ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ НОЖЕЙ Приспособление для заточки ножей устанавливается на заточной стол станка и зажимается в Т-образный паз. Приспособление позволяет затачивать ножи с прямолинейной режущей кромкой до 630 мм. Контроль угла заточки и съема осуществляется визуально. |
 | ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ Приспособление для ручной заточки концевых фрез представляет собой державку с зажимным 3-х кулачковым патроном. Приспособление позволяет затачивать концевые фрезы диаметром 3-13 мм. Контроль угла заточки, съема и высоты зубьев осуществляется визуально. |
| | ЗАТОЧКА С ИСПОЛЬЗОВАНИЕМ СОЖ Заточка осуществляется с использованием СОЖ, что повышает качество заточки, препятствует перенагреванию напайки и увеличивает ресурс круга. |
