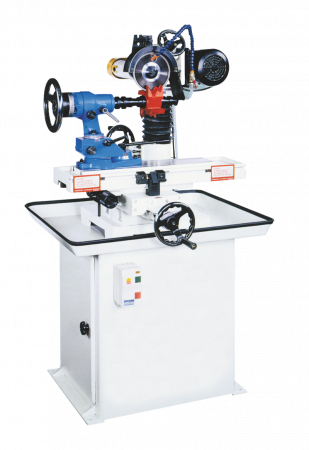

Станок предназначен для заточки многозубого режущего инструмента применяемого в деревообработке и металлообработке – дисковые пилы, насадные фрезы, строгальные головки, концевой инструмент (хвостовые фрезы и сверла).
Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются – насадные фрезы, строгальные головки, дисковые пилы, концевой инструмент (хвостовые фрезы и сверла).
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. |
 | Линейные призматические направляющие изготовлены из высокопрочных износостойких сталей. Обеспечивают плавность хода рабочего стола и, следовательно, высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м. |
 | Перемещение рабочего стола (каретки) осуществляется за счет передачи шестерня-зубчатая рейка:
Ход стола регулируется при помощи подпружиненных упоров:
|
 | Ограничители хода рабочего стола (каретки) представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола – это значительно экономит время заточки и увеличивает производительность станка. |
 | Поперечное перемещение заточного узла осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани, и как следствие увеличивается ресурс затачиваемого инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,02 мм. |
 | Делительная головка оснащена высокоточными насеченными лимбами и имеет 2 типа настройки на угол заточки – дискретную (с фиксированным шагом 15°) и бесступенчатую (по шкале на определенный угол). Особенность конструкции оправки (консольная) допускает заточку насадного инструмента с максимальной длиной не более 150 мм. Для заточки тяжелого насадного инструмента (длиной свыше 150 мм) применяется оправка с задним поддерживающим центром. |
 | Наклон, поворот и подъем заточного узла осуществляется по шкале при помощи маховика, что делает удобным процесс настройки станка перед заточкой. Заданное положение заточного узла устанавливается при помощи фиксаторов. |
 | Станок оснащен системой подачи охлаждающей жидкости. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
 | Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 40 литров. |
 | Специальное приспособление с задним поддерживающим центром позволяет затачивать наборные фрезы для сращивания длиной до 180 мм. Применяемая делительная головка также оснащена высокоточными насеченными лимбами и имеет 2 типа настройки на угол заточки – дискретную (с фиксированным шагом 15°) и бесступенчатую (по шкале на определенный угол). |
 | Приспособление для заточки ножей представляет собой плиту с зажимными струбцинами. Приспособление позволяет затачивать ножи с прямолинейной кромкой длиной ножей до Приспособление зажимается на валу стандартной делительной головки, благодаря чему установка угла заточки осуществляется по градуированной шкале, что обеспечивает точность заточки. |
 | Приспособление для ручной заточки дисковых пил представляет собой плиту с регулируемым в зависимости от диаметра держателем пил. Приспособление позволяет затачивать дисковые пилы с напайками диаметром до 500 мм. Приспособление зажимается на валу стандартной делительной головки, Контроль угла заточки, съема, шага и высоты зубьев пилы осуществляется визуально. |
 | Приспособление для ручной заточки концевых фрез представляет собой державку с зажимным 3-х кулачковым патроном. Приспособление позволяет затачивать концевые фрезы диаметром 3 - 19 мм. Приспособление устанавливается на заточной стол станка и зажимается в Т-образных пазах. Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется визуально. |
 | Приспособление для ручной заточки концевых фрез и сверл представляет собой делительную головку с зажимным цанговым патроном. Приспособление позволяет затачивать концевые фрезы диаметром 3 - 19 мм. Приспособление устанавливается на заточной стол станка и зажимается в Т-образных пазах. Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале. |
