Тнхнические характеристики:
| Модель | NeoDen3 | NeoDen3V (улучшенная версия) |
| Количество установочных голов | 2 | 2 |
| Совмещение | Видеокамера | Видеокамера |
| Вращение | ± 180° | ± 180° |
| Производительность | При выключенной видеосистеме: 5000 комп/час При включенной видеосистеме: 3500 комп./час | При выключенной видеосистеме: 5000 комп/час При включенной видеосистеме: 3500 комп./час |
| Питатели | Ленточный питатель:24 (все по 8 мм) | Ленточный питатель:44 (все по 8 мм) стандартный набор питателей включает: 33×8 мм, 6×12 мм, 3×16 мм.Вибропитатель: 0-5 Лотковый питатель: 5-10 (возможна персонализация) |
| Размер печатной платы | Максимум: 320x420 мм | Максимум: 320x390 мм |
| Используемые компоненты | Минимальный компонент: 0402 Максимальный компонент: TQFP144 Макс. высота: 5 мм | Минимальный компонент: 0402 Максимальный компонент: TQFP144 Макс. высота: 5 мм |
| Точность установки | ± 0,02 мм | ± 0,02 мм |
| Количество насосов | 3 | 3 |
| Операционная система | WindowsXP-NOVA | WindowsXP-NOVA |
| Мощность | 160-200 Вт | 160-200 Вт |
| Напряжение | 110 В/ 220 В | 110 В/ 220 В |
| Размер | 1001x961x568 мм | 1001x961x568 мм |
| Вес | 55 кг | 60 кг |

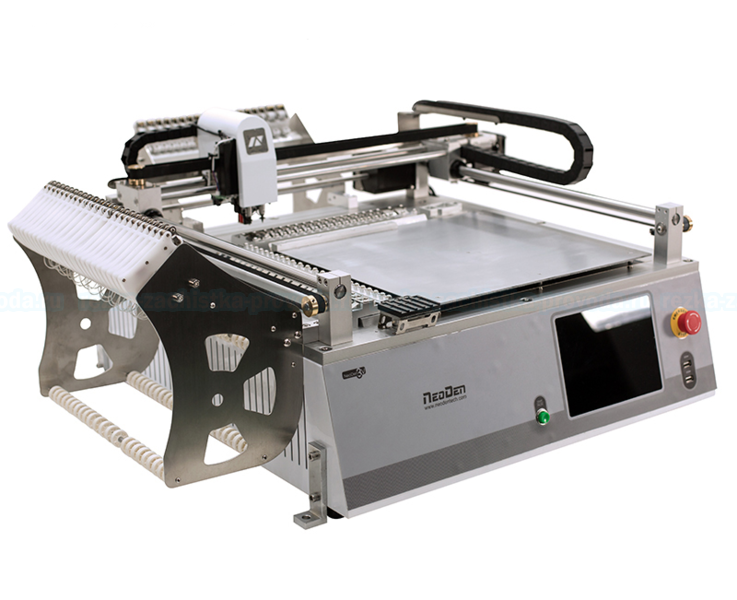

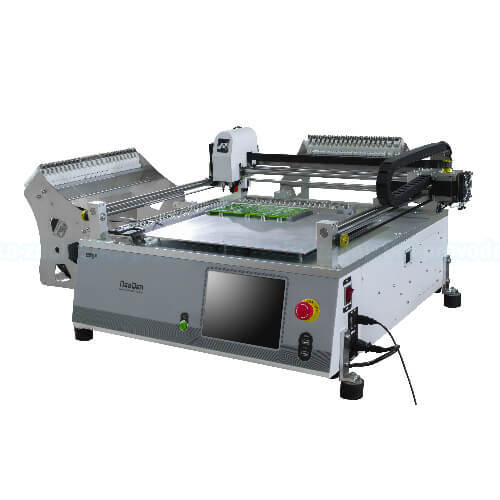

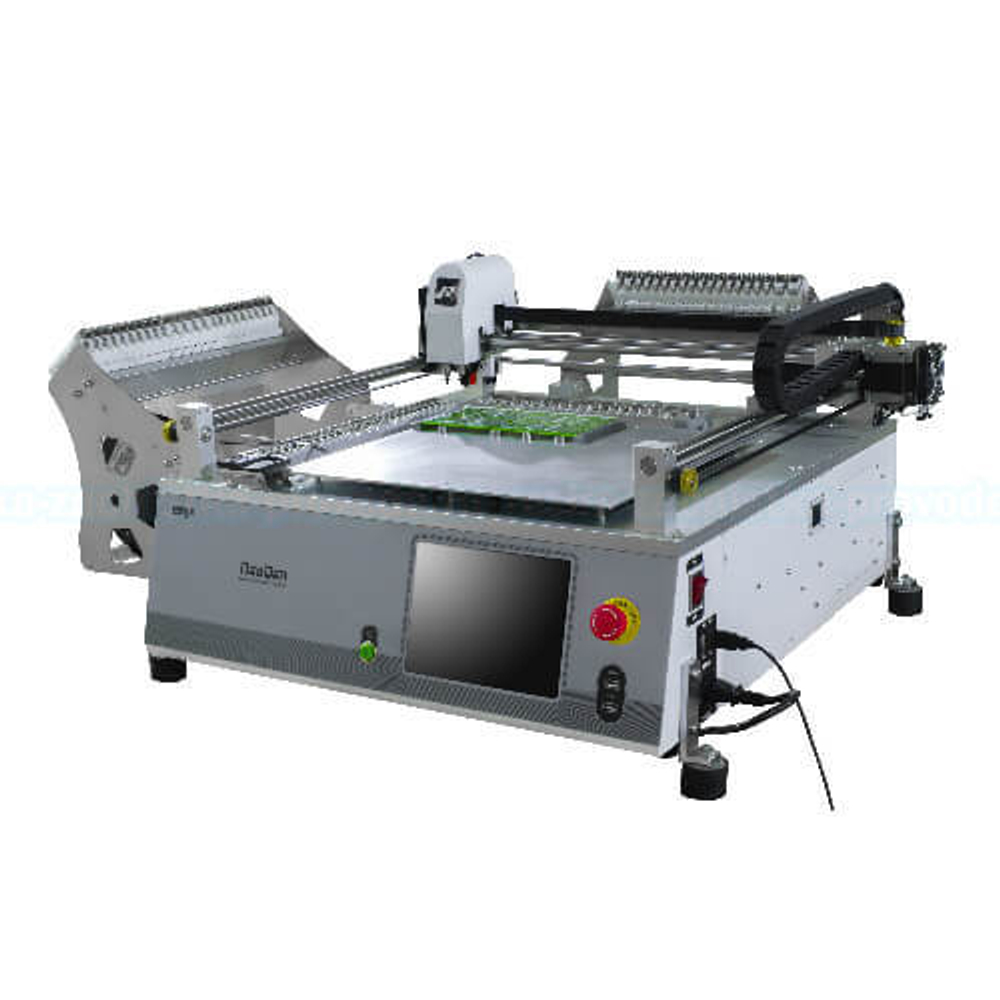

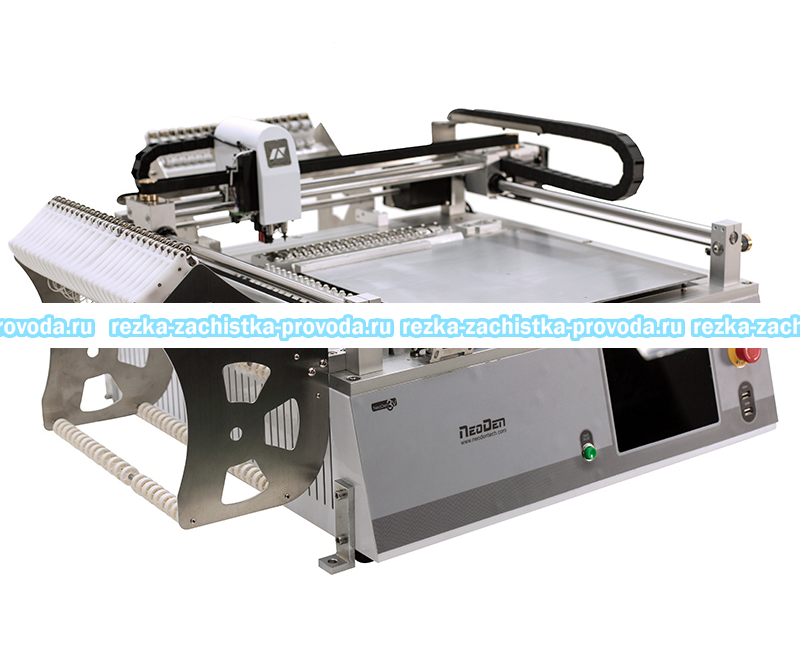

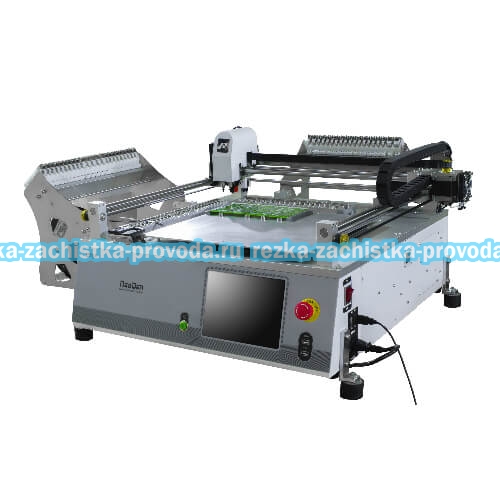

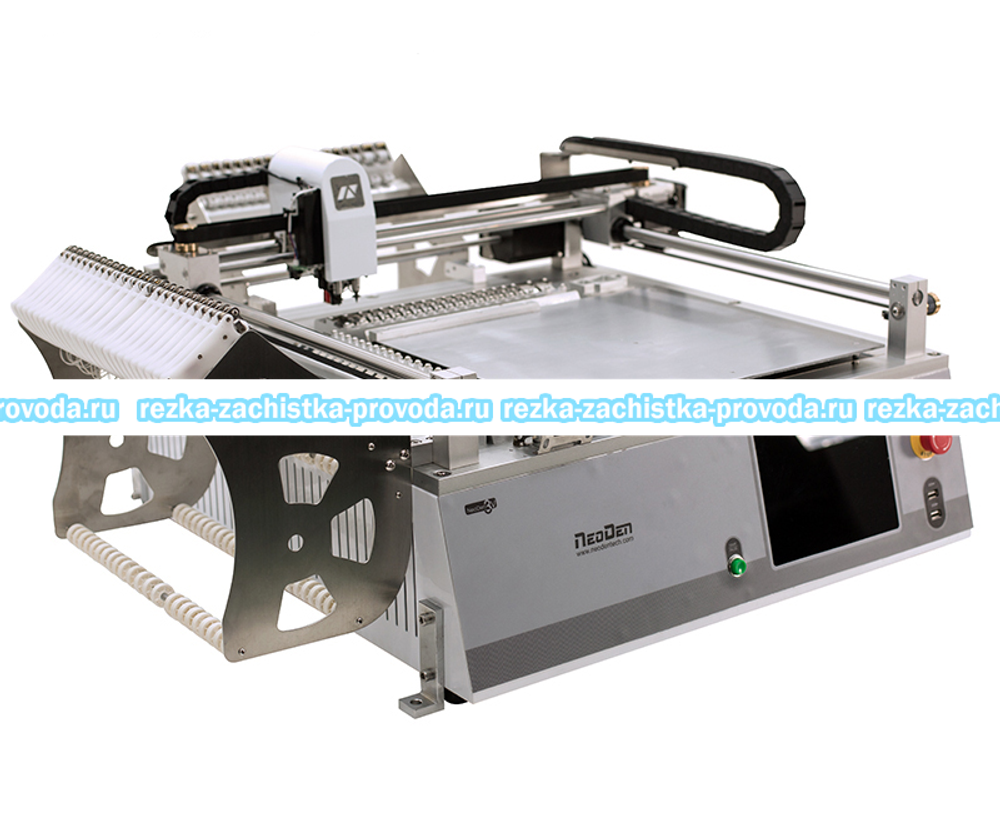

Установщик SMD компонентов NEODEN 3/3V – это усовершенствованная версия модели TM245P, которая отличается стабильной производительностью при доступной цене, и оптимально подходит для изготовления прототипов, мелкосерийного серийного производства. Такая монтажная машина способна точно установить даже самые маленькие smd-компоненты на паяльные палочки (или «кирпичи»).Преимуществами поверхностного монтажа являются использование небольших компонентов и большая плотность их размещения. Особое преимущество технологии поверхностного монтажа заключается в сокращении производственных издержек в результате автоматизации процессов сборки.
Аппарат для установки SMD компонентов NEODEN 3/3V имеет компактные размера, изготовлен в металлическом корпусе, ставится на стол/стеллаж на противоскользящих ножках. Особенности изделия: двойная головка, 44 гнезда фидера, видеосистема и гибкая система позиционирования. Две высокоточных позиционирующих головки с возможностью вращения ± 180° позволяют легко манипулировать самыми различными компонентами. Предусмотрена система с электромагнитными приводами для удаления израсходованной нейлоновой пленки, что упрощает эту процедуру (нет необходимости удалять пленку руками). Гибкое позиционирование печатных плат. То есть, используются плинтусы и штырьки для фиксации печатных плат на опорной платформе.
Модель оснащается собственным управляющим микроконтроллером, поэтому все процессы выполняются в автоматическом режиме и максимально точно. Функция «ручное программирование» используется для отображения следов, координат, углов и последовательностей компонентов. Пользователь может напрямую добавить эту информацию вручную или импортировать файлы координат. В разделе «настройки фидера» определяется распределение компонентов, например, выбор сопел и фидеров, положение захвата, методы выравнивания и т.п.
Оборудование для установки SMD компонентов NEODEN 3/3V включает в комплект поставки (кроме непосредственно аппарата):
- опорная панель печатной платы – 4 шт.;
- опорный штырь PCB – 8 шт.;
- электромагнит – 1 шт.;
- игла – 2 комплекта;
- аллоновые ключи – 1 набор;
- ящик для инструментов – 1 шт.;
- чистящая игла – 3 шт.;
- кабель питания – 1 шт.;
- двусторонняя клейкая лента – 1 комплект;
- кремниевая трубка – 0,5 м;
- предохранитель (1А) – 2 шт.;
- 8G флэш-накопитель – 1 шт.;
- подставка для держателя катушки – 1 комплект;
- резина для сопла 0,3 мм – 5 шт.;
- резина для сопла 1,0 мм – 5 шт.;
- вибрационный питатель – 1 шт.
- 2 высокоточных размещения головки с ± 180 °
- Вращение может удовлетворить потребности широкого диапазона компонентов.
Позиционирование печатной платы:
Интегрированный контроллер:
