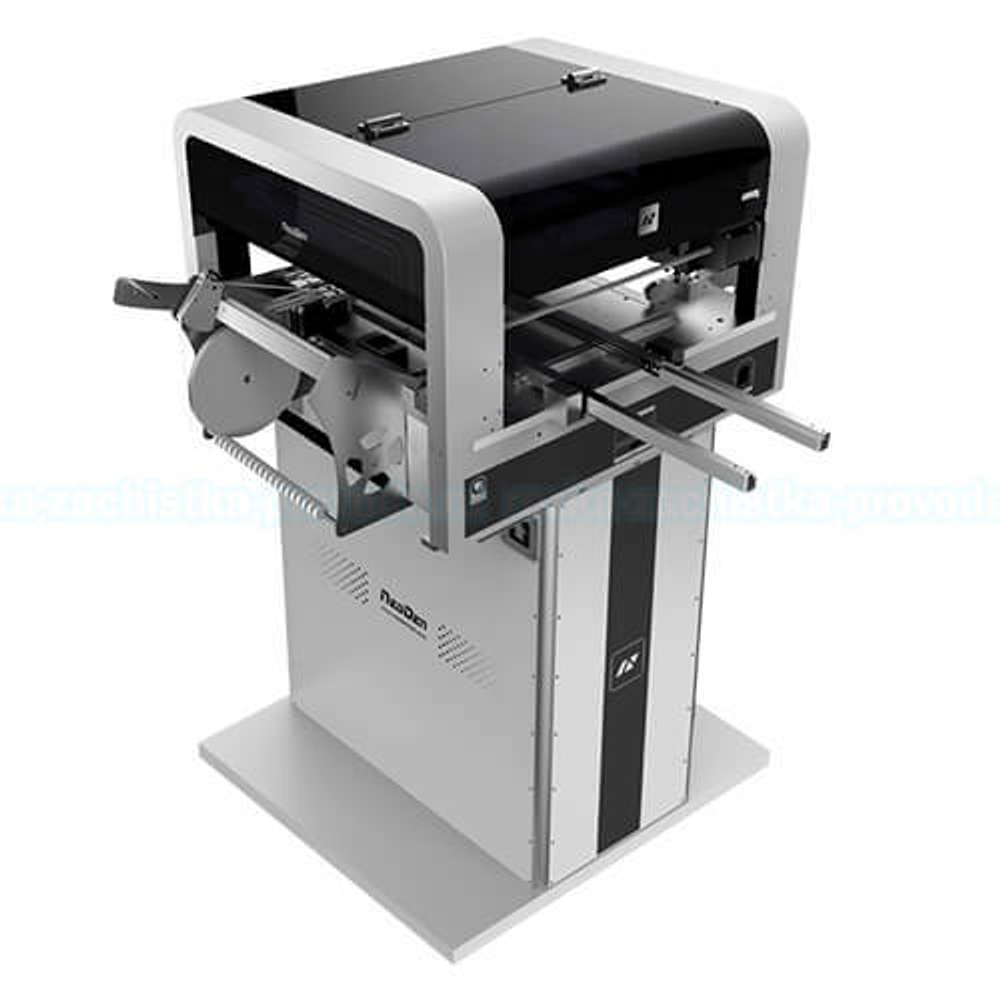

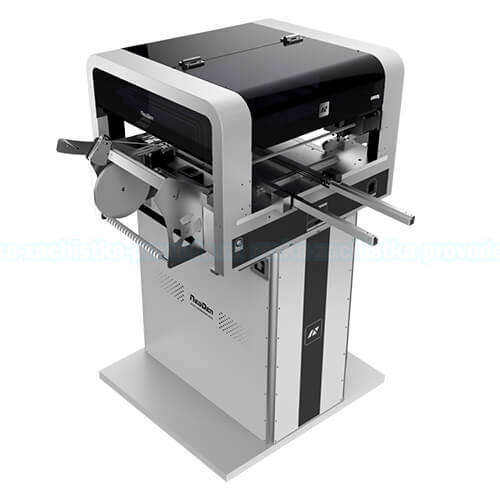

Установщик SMD компонентов NeoDen 4 – это малогабаритный настольный высокоточный автоматический электромеханический аппарат цикличного действия, который применяется в индустрии производства электроники и компьютеров. Готовая продукция используется практически везде, где в системах управления и автоматики задействуются печатные платы.

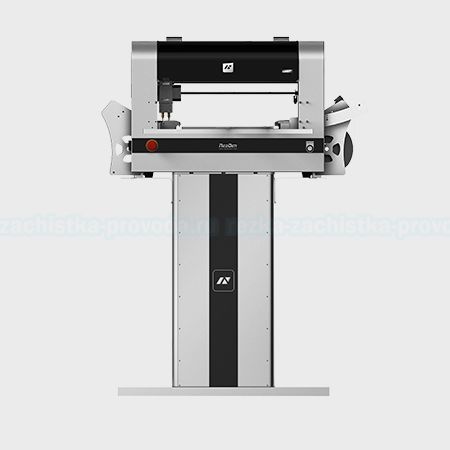

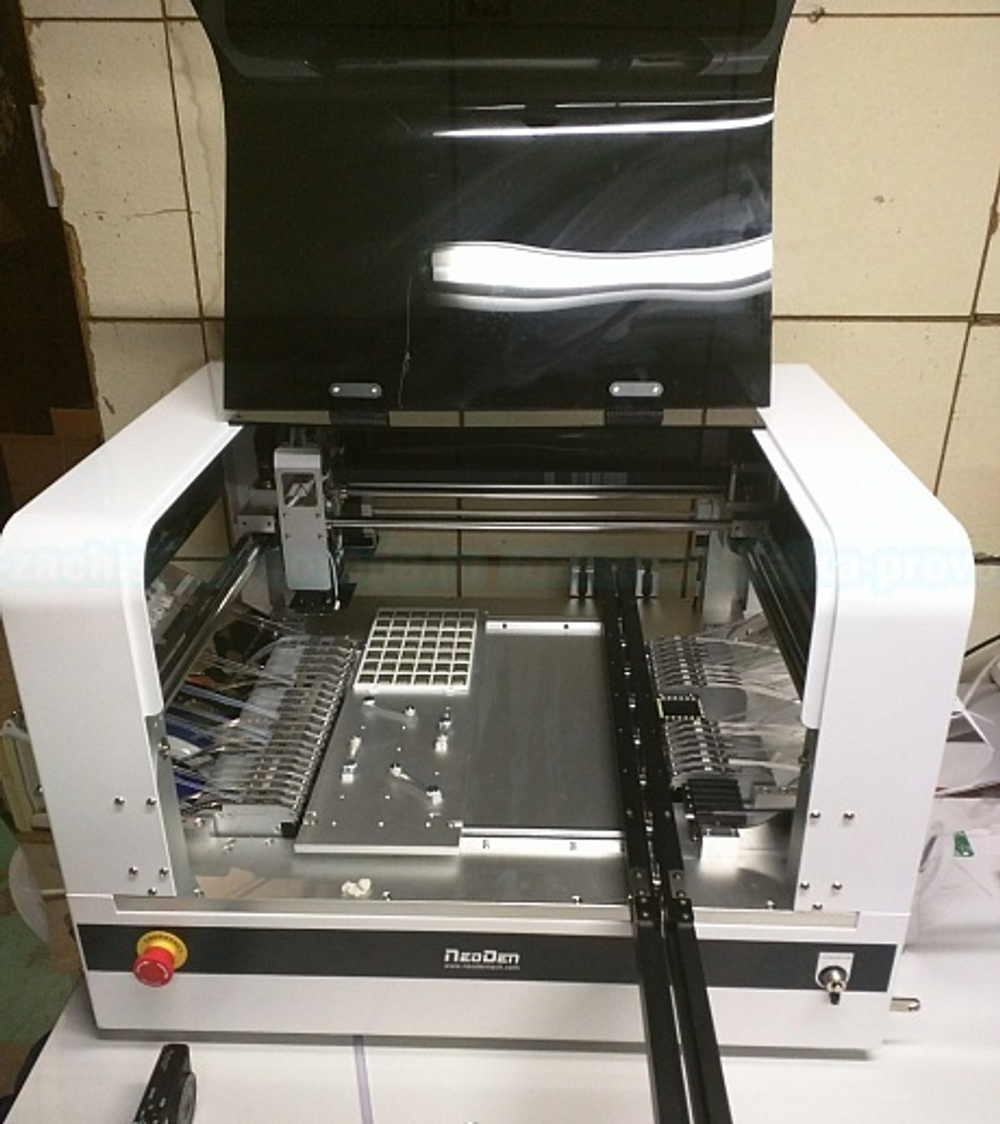

Машина для установки SMD компонентов NeoDen 4 изготовлен в виде короба, в полости которого обустроена операционная зона. Изделие обладает высокоскоростной промышленной CCD-камерой системы видеофиксации, которая обеспечивает высокую точность позиционирования. Система двойной видеофиксации (перспективные и скрытые камеры), идентифицирует и калибрует положение различных компонентов за один раз, повышает точность размещения от 0201 до BGA. Наименьший размер компонента: 0201. Самый большой размер компонента: TQFP240. Размер упаковки: 94х74х60 см. Сдвоенные направляющие рельсы помогают автоматически подавать элементы во время монтажа, они помогают добиться непрерывного размещения и решить проблему длинной светодиодной полосы, например, длиной до 1,2 м. Применимая область печатной платы с внутренними рельсами – 310x1500 мм. Передовая технология перетаскивания элементов в линии SMT. Автоматические питатели применяют метод коррекции ошибок подачи, что сглаживает колебания при подаче элементов. Изделие имеет виброподавитель, который может поддерживать одновременно 5 разных трубок. Устройство подачи ленты до 48 позиций (все шириной до 8 мм) поставляется с подающим лотком 140x1500 мм, может поддерживаться ширина 12 мм, 16 мм, 24 мм. Машина без сложностей внедряется в общий конвейер. Четыре высокоточных сопла служат для размещения компонентов с вращением на 360 град, они могут одновременно собирать и откалибровать. Точность повторяемости по осям X и Y в пределах +/- 0,02 мм. Разрешение по оси X и Y – 0,01 мм, по оси Z – 0,1 мм. Комплект ЗИП, сборник документации и сертификаты прилагаются.
Оборудование для установки SMD компонентов NeoDen 4 управляется с помощью собственного компьютера. Устройство поддерживает удаленное обновление системы, NeoDen предоставляет бесплатную услугу по постоянному обновлению системы. Есть кнопка аварийной блокировки питания на случай возникновения внештатных ситуаций. Есть функция защиты от выключения питания.
Основыне особенности:
- Видеосистема идентифицирует и калибрует до 4-х компонентов одновременно и значительно улучшает точность установки от 0201 до BGA компонентов.
- Автоматические конвейеры помогают непрерывно осуществлять установку длинных печатных плат, таких как 0,8; 1,2 и 1,5 м.
- Автоматические питатели значительно снижают количество ошибок при подаче компонентов
- Конвейер имеет поддерживающую систему, что позволяет встроить его в производственную линию SMT и дает возможность сэкономить временные и рабочие ресурсы.
 |  |  |
 |  | |
