Установщик SMD компонентов SMT330 – это эффективная высокоскоростная малогабаритная стационарная автоматическая электропневматическая машина цикличного действия, предназначенная для высокоточного внедрения электронных компонентов в печатную плату. Готовая продукция широко применяется во всех областях, где есть цифровые системы управления и контроля.

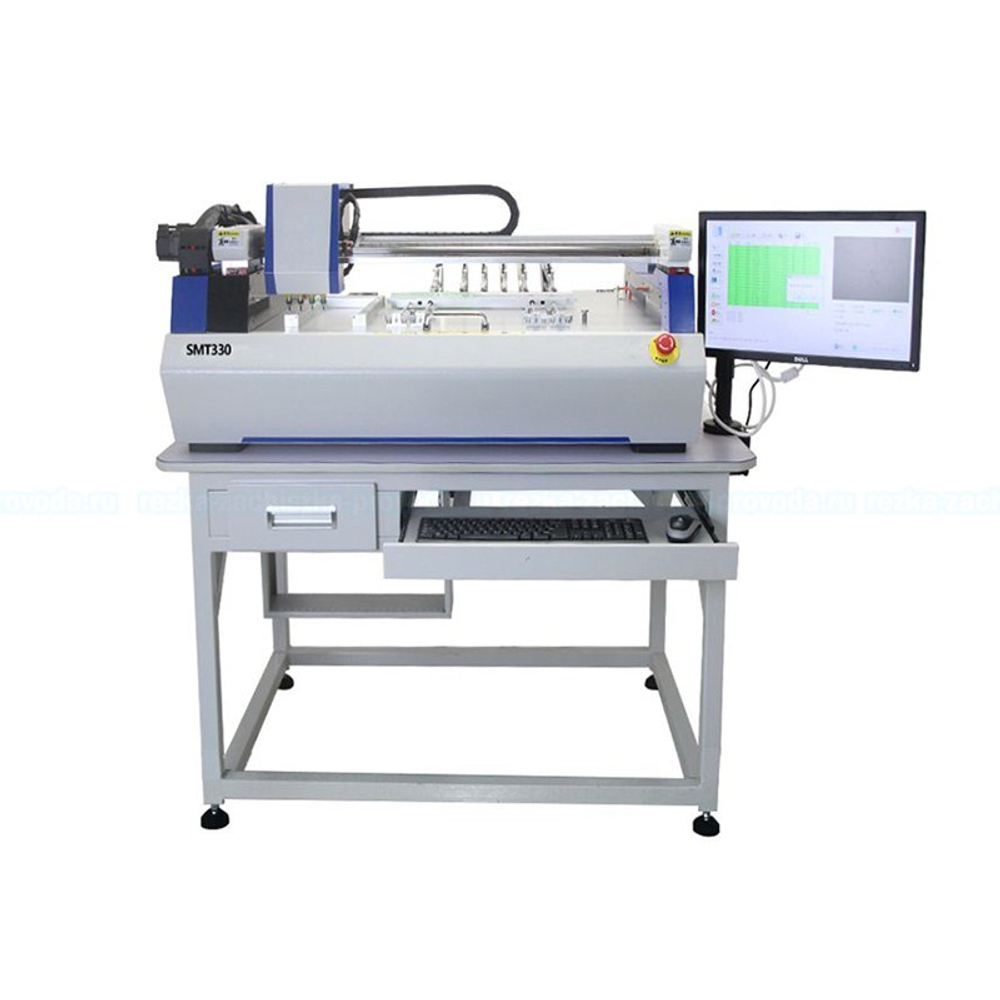

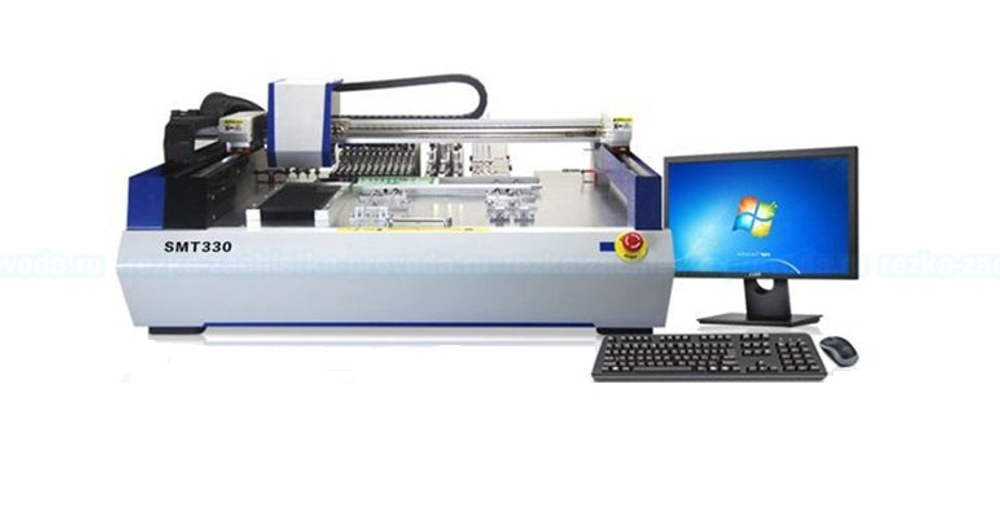

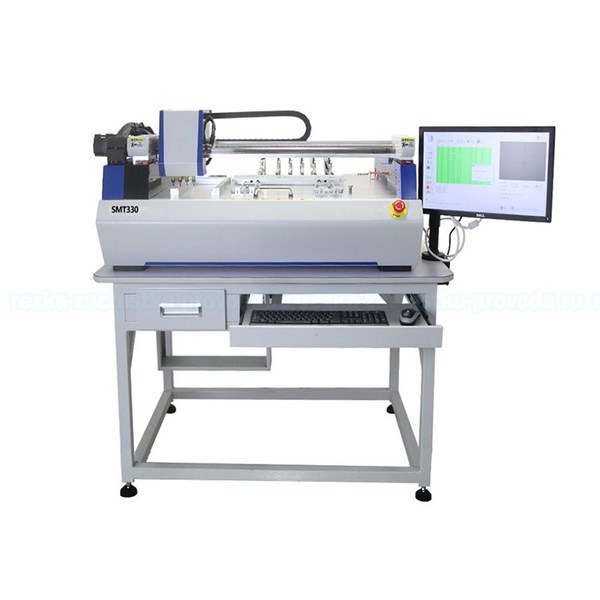

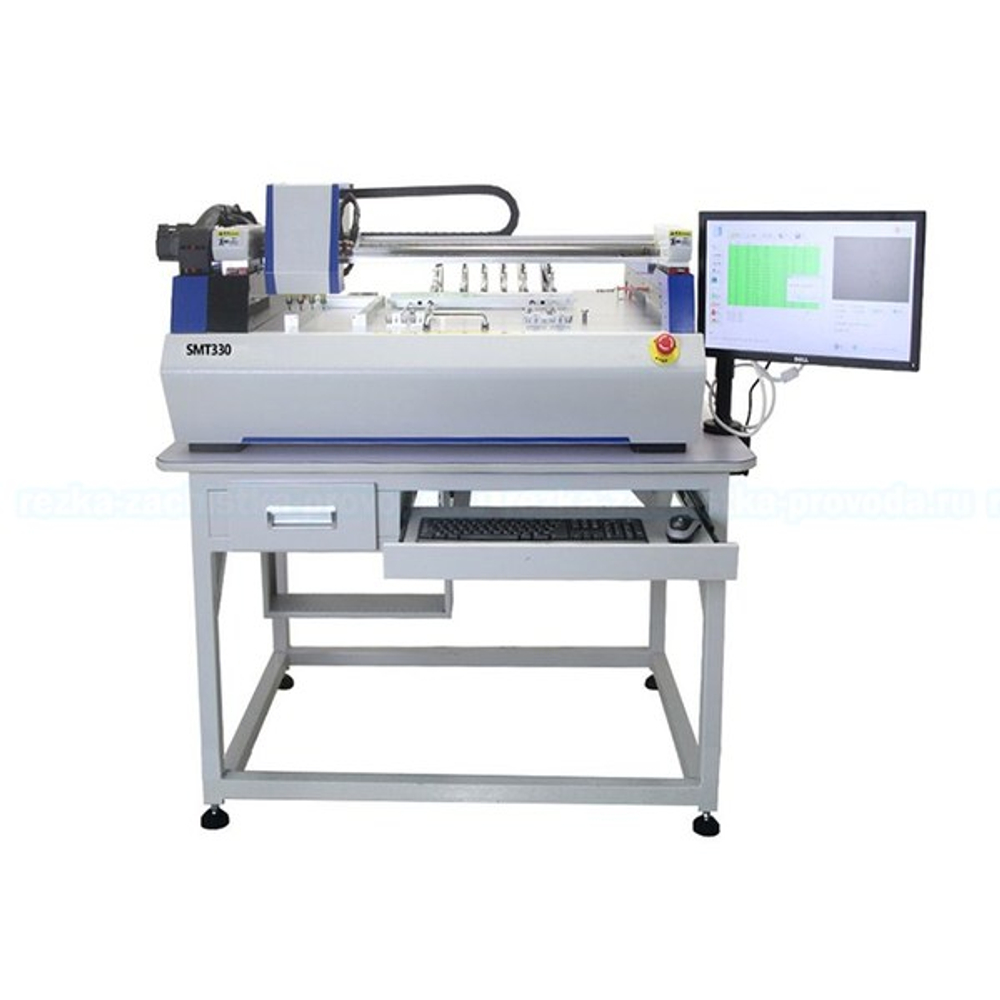

Машина для установки SMD компонентов SMT330 изготовлена в виде металлической тумбы на регулируемых по высоте ножках-домкратах. В срединной части изделия оборудована полузакрытая операционная зона, где оборудовано координатное поле для установки платы-заготовки. Предусмотрено три режима установки платы: автоматическая подача с конвейера по рельсам слева направо в единичной секции; автоматический PCB трансфер с позиционированием плунжера и ручная установка. Направляющие приводов осей X, Y и Z – высокоточные линейные рельсы TBI. В системе привода движения внедрен высокоскоростной привод DSP Panasonic. Головка с соплами захватывает и вырывает отдельные элементы из подающих лент, после чего переносит к плате и вставляет в ее позиции, при этом позиционирование точки элемента полностью автоматическое. Угол установки элемента в пределах 0-360 град, поддерживается синхронное вращение во время перемещения. Установлено восемь камер распознавания для точности позиционирования: одна камера распознавания элемента, шесть камер быстрого распознавания, одна камера точного распознавания. Режим работы осей X и Y – интеллектуальна кривая линейного ускорения и торможения. Интеллектуальная сигнализация автоматической коррекции и подачи. Адаптивная монтажная область до 0402,0805,1206,0603,3014,5050,SOT,SOP,QFN,BGA ; в пределах 40х40 мм и расстоянием между контактами равным или более 0,3 мм; центральное расстояние 0,5 мм и BGA. Комплект ЗИП, пакет эксплуатационной документации и сертификат завода предоставляется.
Оборудование для установки SMD компонентов SMT330 оснащается системой компьютерного управления с 17-дюймовым монитором (формат – 4:3; разрешение – 1280х1024) для моделирования и отслеживания всех процессов цикла. В случае возникновения внештатной ситуации персонал предупреждается лампой световой сигнализации «светофор». Может быть установлена одна из операционных систем: разработанная компанией Huawei Guochuang на основе Windows; Windows XP или Win7.
