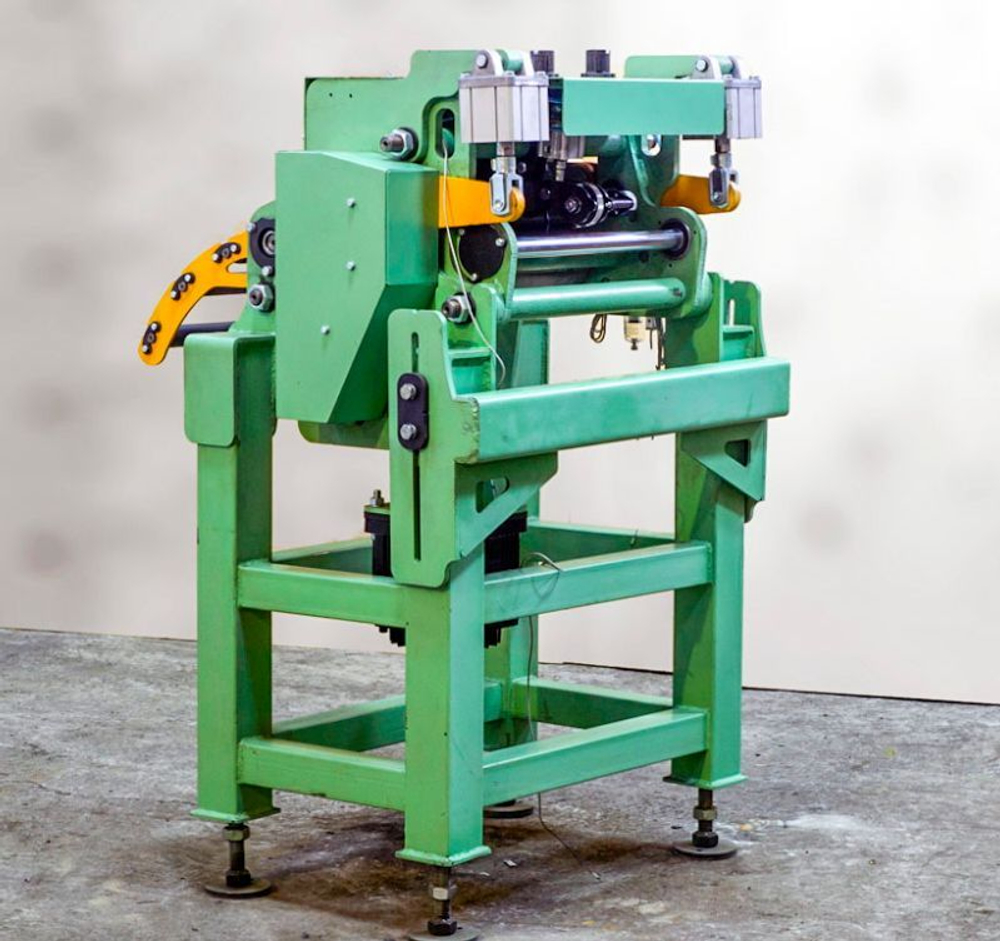

Устройство подачи рулонного материала валкового типа предназначено для точной подачи с программируемым шагом металлической ленты (рулона) в зону штамповки кузнечно — прессового оборудования. Устройство работает с приводным держателем (разматывателем) рулона напрямую (без правки рулона), либо с правильным устройством. По климатическому исполнению устройство предназначено для эксплуатации в условиях в части воздействия климатических факторов внешней среды нормированных для исполнения УХЛ4.
Управление устройством осуществляется программированием его функций с сенсорной панели оператора.
Устройство может располагаться с любой доступной стороны стола пресса и может работать в толкающем (основной) и тянущем режимах. Для работы с полосами, возможна установка двух синхронных подач, одна из которых работает в толкающем, а вторая в тянущем режиме (для доработки остатка полосы).
Принцип работы автоматического валкового устройства с сервоприводом
Вращение от серводвигателя (поз. 1, рис. 2) передается на червячный редуктор (поз.2, рис. 2) далее посредством зубчатой передачи (поз. 3 рис. 2) вращает два подающих валка один из которых (поз.4, рис. 2) подвижный, поднимается и опускается двумя синхронными пневмоцилиндрами (поз. 5, рис. 2). Рабочее давление в цилиндрах прижима 0,2…1 МПа. Регулировка осуществляется регулятором (см. Рис. 3.). Контроль за линейным перемещением ленты осуществляется энкодером (поз. 6, рис. 2) который постоянно прижат к ленте пневмоцилиндром (на рисунке пневмоцилиндр не показан). При правильной настройке ролик энкодера беспрепятственно наезжает на ленту при ее заправке и вращается без проскальзывания. Давление в цилиндре регулируется.
Все органы управления находятся на шкафу управления и подробно описаны в ВП2013-002-001
РЭ Устройство подачи рулонной стали валкового типа. Руководство по электрооборудованию. Программирование позволяет производить подачу материала с различным шагом — 10 различных значений в цикле. Возможно управление тремя прессами объединенных в штамповочную линию.
Из дополнительного оснащения мы предлагаем: привод на регулировку подачи по высоте, автоматическую систему нанесения смазки на ленту валкового типа и устройство наклеивания стикера со штрих кодом (аппликатором).
