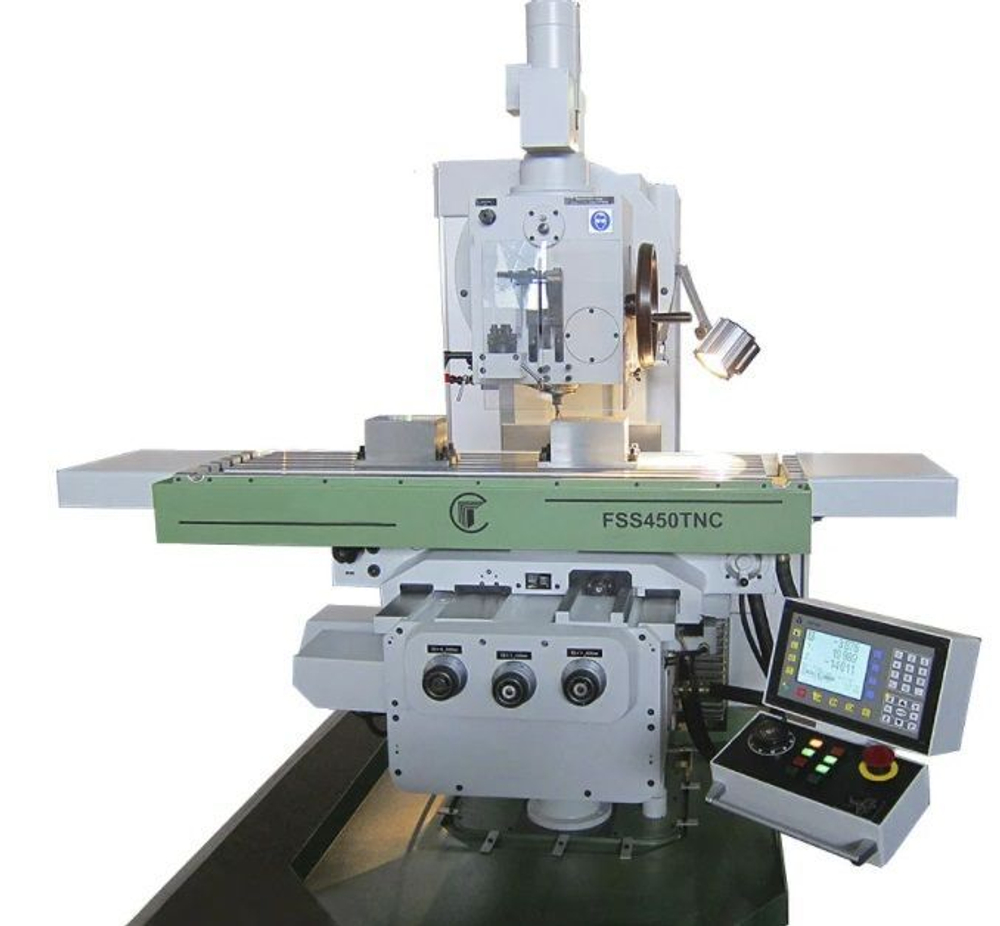

Вертикально-фрезерный станок СГМ FSS450TNC

Станок FSS450TNC может использоваться как для серийного, так и для единичного производства. Благодаря мощной конструкции и широкому числу оборотов FSS450TNC (SGM450-HUFSS-01) позволяет обрабатывать детали из стали, чугуна и лёгких металлов инструментами из быстрорежущей стали и твердосплавными инструментами. По типоразмеру данный станок соответствует станку 6Т13, однако по сравнению с ними обладает рядом существенных преимуществ.

ОСОБЕННОСТИ

• основные узлы (фундаментная плита, стойка, консоль, крестовый суппорт, салазки поворотной части и стол) изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость;
• поперечные и вертикальные направляющие с фторопластовым покрытием обладают хорошими антифрикционными свойствами (низким коэффициентом трения) и антизадирной способностью, что обеспечивает стабильность точностных параметров в течение не менее семи лет;
• станок имеет механизм опускания консоли, который исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола; при остановке консоль возвращается в исходное положение;
• наличие механизма попутной подачи в продольной координате обеспечивает необходимую жесткость и исключает вибрацию; фрезерование методом попутной подачи позволяет осуществить более эффективную обработку глубоких пазов и деталей из высокопрочных материалов; гидравлическое приспособление обеспечивает компенсацию зазора между ходовым винтом и маточной гайкой в продольном направлении в качестве предпосылки для попутного фрезерования; автоматическое подключение механизма попутной подачи при движении подачи и отключение во время ускоренного хода защищают маточную гайку ходового винта от изнашивания;
• применение СППУ в комплекте с сервоприводом значительно увеличило функциональные возможности станка. В отличии от обычного станка, с преимущественно ручным управлением и ограниченным, как правило не более 10, набором стандартных автоматических циклов, станок с СППУ способен работать по программе, аналогично станку с ЧПУ. В результате многократно увеличилась производительность станка, особенно при серийной или мелкосерийной обработке.
• благодаря использованию СППУ на универсальном станке появилась возможность производить движение в заданную оператором координату с запрограммированной величиной подачи, а точность позиционирования достигается путем применения линейных оптических или магнитных преобразователей и четырёхзонным тормозным алгоритмом. Программирование производится, аналогично ЧПУ, в стандартных G и M кодах. Предусмотрена возможность как производить набор программы с клавиатуры пульта оператора СППУ, так и загружать программы с персонального компьютера (ПК).
• СППУ предлагает три режима управления станком: автоматический, ручной и режим преднабора. В ручном режиме работа станка идентична ручному режиму обычного универсального фрезерного станка с устройством цифровой индикации (УЦИ), роль которой выполняет экран пульта оператора. Управление движением осей станка возможно, как от кнопок пульта управления, так и при помощи кривошипной рукоятки. Для работы в автоматическом режиме и режиме преднабора доступны также функции коррекции на длину и радиус инструмента, смещение системы координат, переход от системы координат станка к системе координат детали. Применение данных функций полностью аналогично их использованию в ЧПУ.
• в постоянной памяти СППУ как правило может храниться до 20 программ (до 500 кадров) и до 50 подпрограмм (до 100 кадров), каждая из которых может быть вызвана из основной программы. Таким образом, количество кадров одной программы может достигать примерно 5000. Это означает, что в распоряжении оператора всегда достаточно ресурсов для описания детали любой сложности. При необходимости, программы могут быть сохранены на ПК.
