Особенности:
- На сверлильном станке 2AС132-01 имеется узел, который позволяет контролировать глубину сверления.
- Рабочий стол 2АС132-01 оснащен механизмом регулирования высоты.
- Электрооборудование встроено в колонну.
- Подача СОЖ с баком встроенным в основание.
- Чугунные литые корпусные детали станка 2АС132-01 обеспечивают высокую жесткость.

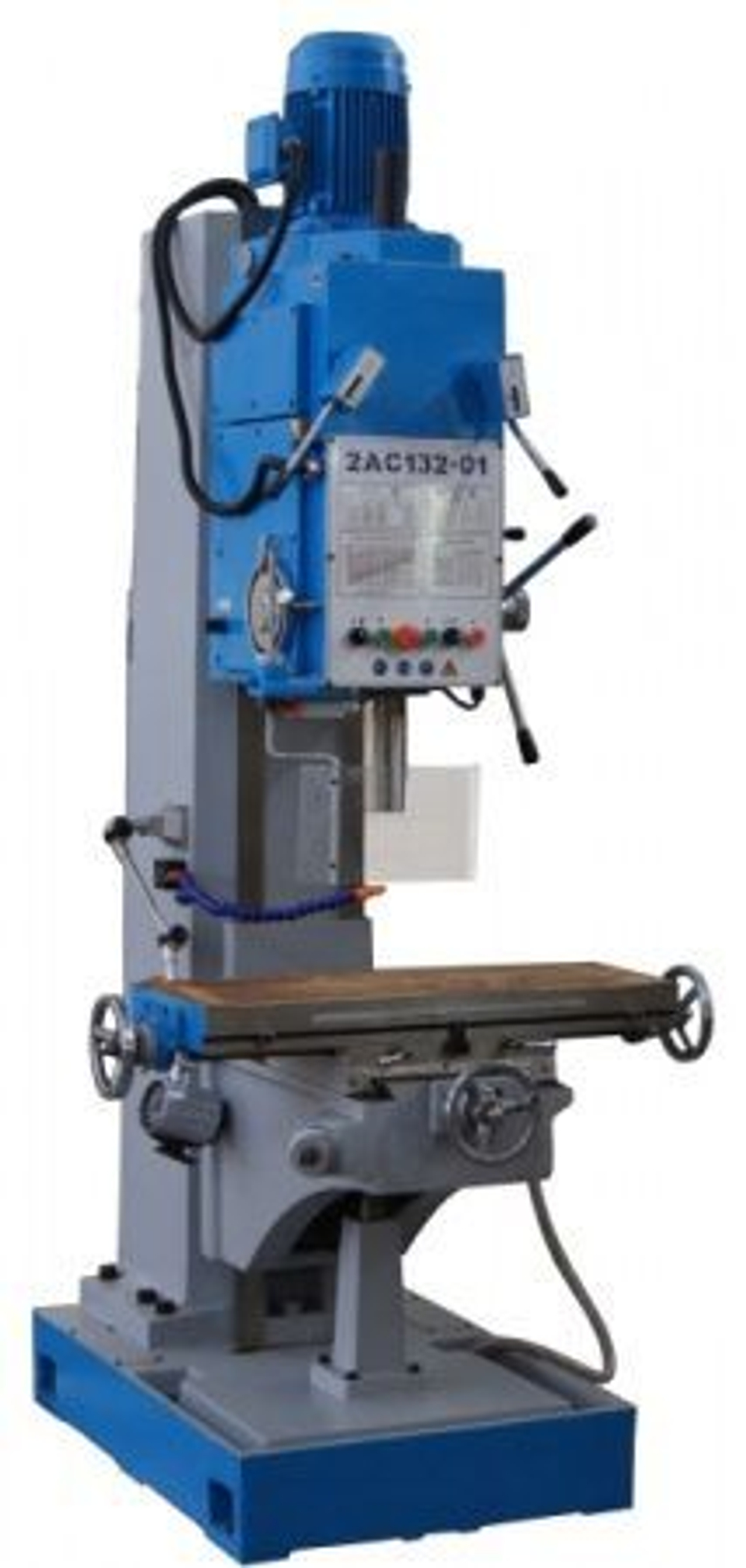

Конструкция и принцип работы сверлильных станков 2АС132 и 2АС132-01:
на чугунном основании крепятся все рабочие узлы, стойка и станина станка литые. Рабочий стол имеет возможность хода по вертикальной оси Z. У станка 2АС132-01 имеется крестовый стол, возможны подачи стола и заготовки в продольном и поперечном направлениях. Подача шпинделя в зону сверления может вестись в ручном режиме, рекомендуется при тонких работах, нарезке резьбы, или в полуавтоматическом режиме, когда рабочий настраивает механическую подачу. Как и у вертикальных фрезерных станков, основной электродвигатель у 2АС132 вынесен отдельно, крепится вверху станка, через коробку скоростей вращающий момент поступает на шпиндель с инструментом. Сзади имеется автономная система подачи смазочной жидкости, которая поступает от насоса в зону обработки, далее проходит фильтрацию и движется циклично. Вся конструкция станка имеет повышенную устойчивость к вибрации и жесткость. Рабочие узлы предназначены для серийной работы в несколько рабочих смен подряд. На стол сверлильного станка 2АС132 можно установить тиски, делительную головку серии УДГ, делительный круглый стол для расширения технологических возможностей. Производительность может варьироваться: станок легко перенастраивать для производства других деталей при небольшом единичном производстве, для хорошей производительности в серийном и крупно-серийном производстве можно включать механическую подачу шпинделя, подачу СОЖ. Вертикальный узел движется по своим направляющим, для точного хода используются направляющие «ласточкин хвост». Движение стола по оси X и Y ручные, приводятся вращением маховиков. Как и современные аналоги, вращение на основной привод передается через муфты, для предотвращения от перегрузок, сгорания электродвигателя и поломки инструмента. Средний срок эксплуатации нашего станка 2АС132 и 2АС132-01 – 10 лет до планового технического обслуживания.
Основные узлы вертикальных сверлильных станков 2АС132 и 2АС132-01:
