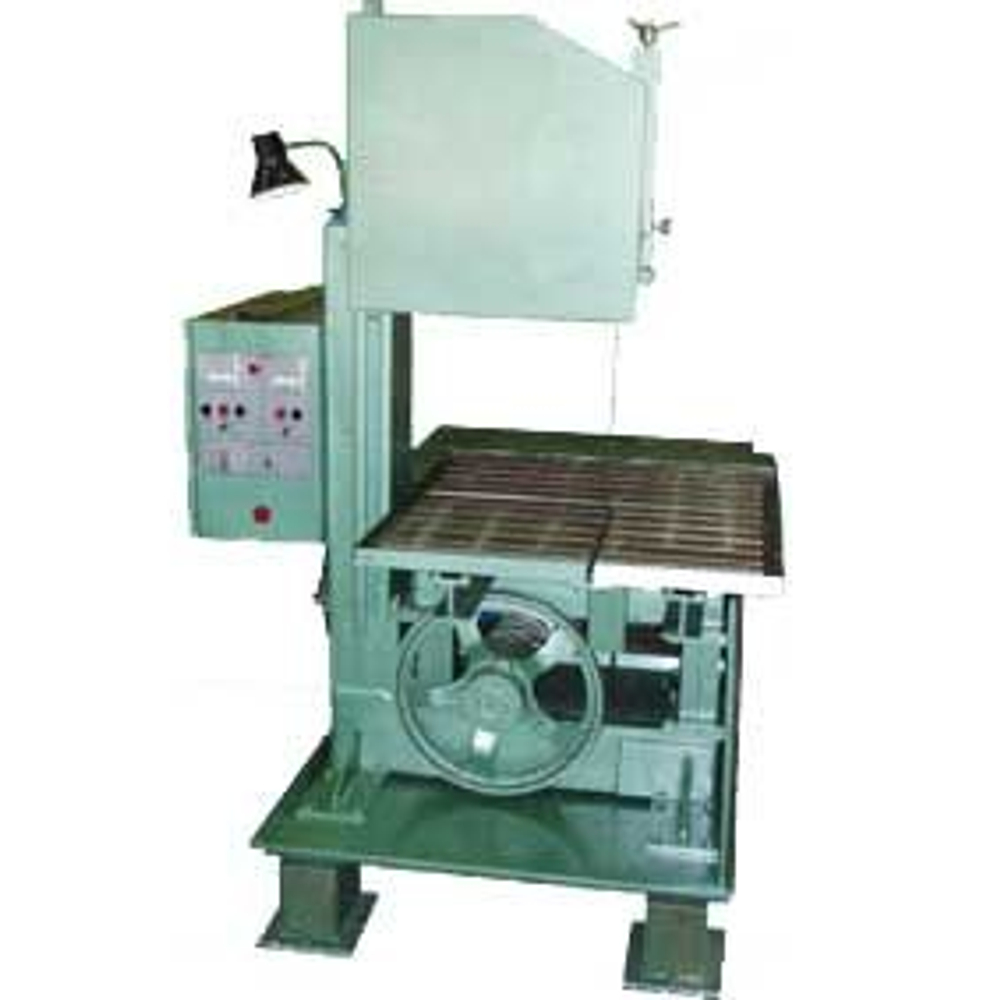

Ленточно-пильный отрезной станок СРЗ-200-02.500 - предназначен для порезки листового, прямоугольного и профильного проката на мерные заготовки в пределах технических характеристик.
Металлорежущий станок СРЗ-200-02.500 состоит из мощной станины, на которой смонтированы ведущее и ведомое колёса, привод пильной ленты, привод подачи стола, агрегат подачи СОЖ и шкаф электрооборудования.
Скорость подачи стола и скорость ленточной пилы плавно регулируются преобразователями частоты.Ограничение хода стола в автоматическом режиме осуществляется конечными выключателями.
Ведомое колесо ленточнопильного станка по металлу может перемещаться по вертикали с помощью специального узла, позволяющего изменять усилие натяжения ленточной пилы и его угол наклона (для предотвращения соскальзывания пилы).
Усилие натяжения ленточной пилы контролируется специальным индикатором и должно составлять 1600-1800 кг/см2.
Для удержания ленточной пилы в плоскости реза служат специальные шарикоподшипниковые направляющие в паре с твёрдосплавными направляющими. Роликовые направляющие ленточнопильного станка смонтированы на эксцентричных осях, что позволяет отрегулировать зазор между подшипниками и пильной лентой в пределах 0,000-0,001 мм.
Дополнительные опорные подшипники поддерживают ленточную пилу в процессе работы в определённом положении.
Для охлаждения ленточной пилы и смывания стружки ленточнопильный станок оснащён установкой подачи СОЖ. Электродвигатель подачи СОЖ включается одновременно с включением пильной ленты. Объём, подаваемый СОЖ, регулируется с помощью шарового шара, установленного на основной магистрали. Установка заготовки на столе осуществляется с помощью специальных технологических прижимов и винтов (поставляются дополнительно) , устанавливаемых в Т-образные пазы .
