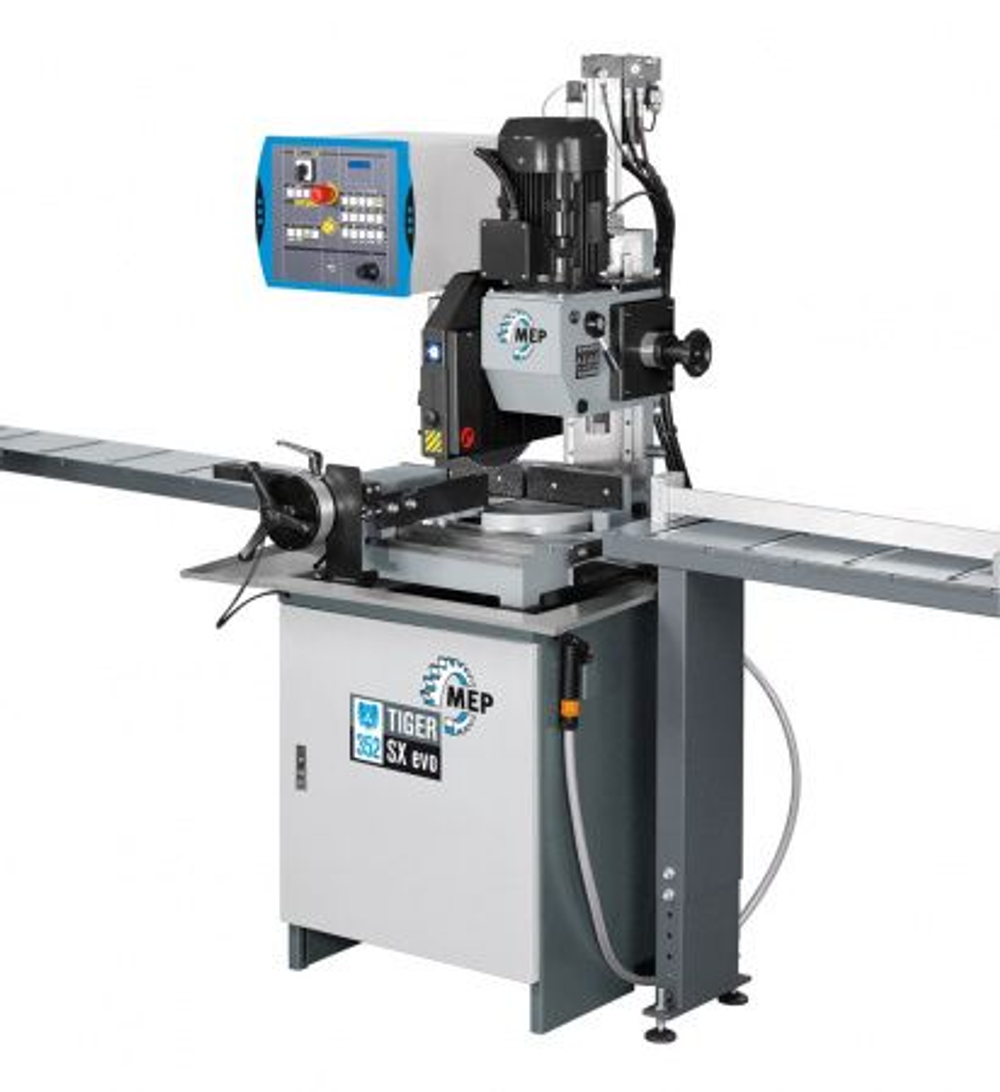

Вертикальный отрезной станок Mep TIGER 352 SX EVO

Полуавтоматический вертикальный отрезной станок модели TIGER 352 SX EVO колонного типа для резки стальных заготовок пилой из быстрорежущей стали под углом 60? слева и 45? справа.Полуавтоматический станок с контроллером нового поколения, микропроцессором и одной управляемой осью.

ЭКСПЛУАТАЦИЯ: пуск цикла выполняется нажатием соответствующей кнопки, после чего осуществляются следующие действия: тиски зажимаются, запускается двигатель – режущая головка опускается для распила - двигатель останавливается - головка возвращается в верхнее положение и тиски разжимаются.

ЦИКЛ ПОДЪЁМА/ОПУСКАНИЯ: при работе в полуавтоматическом режиме функция ОПУСКАНИЯ позволяет выполнить останов двигателя пильной рамы и полотна сразу после завершения распила при зажатых тисках, при нажатии кнопки ПОДЪЁМ пильная рама поднимается в начальную точку, а тиски разжимаются.

• Панель управления низкого напряжения: клавиатура из полиэфирной мембраны с термоформованными кнопками, выпуклые для тактильного ощущения при нажатии издаётся звуковой сигнал
• 16-символьный двухстрочный дисплей для просмотра технологических параметров:
• количество выполненных циклов
• время обработки
• сила потребляемого тока
• информационные и/или предупредительные сообщения (более 100).
• Отображение и запись предупредительных сообщений и сообщений об ошибке с возможностью открытия истории сообщений.
• Величина хода режущей головки задаётся оператором непосредственно с пульта управления в соответствии с размерами обрабатываемой заготовки.

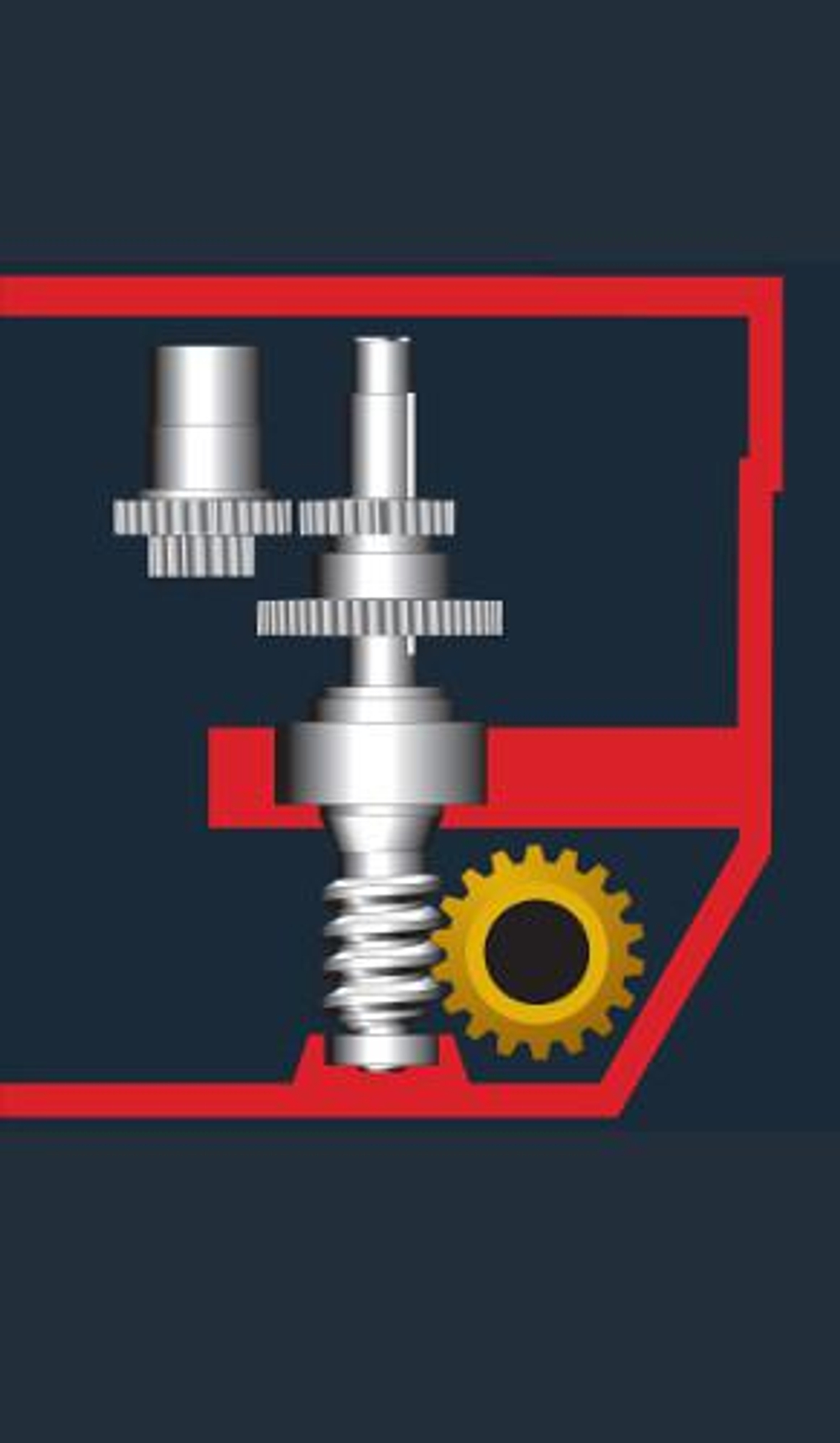

• Двойной комплект зубчатых колес для обеспечения высокой производительности.
• Четыре вида частоты вращения пилы 15/30/45/90 об/мин (по дополнительному заказу 30/60/90/180 об/мин).

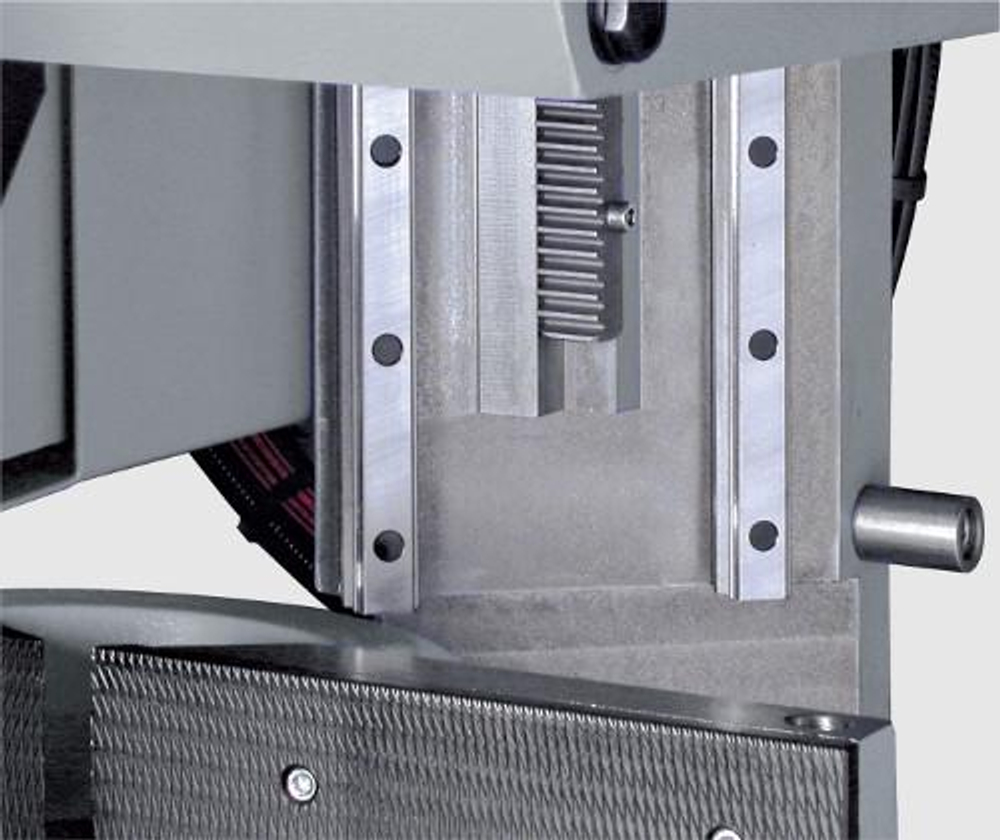

• Движение режущей головки по двум линейным направляющим, модуль опорный с шариками для точной и плавной работы.
• Соосный цилиндр с перепускным клапаном для быстрого подвода и линейный датчик для считывания положения режущей головки.

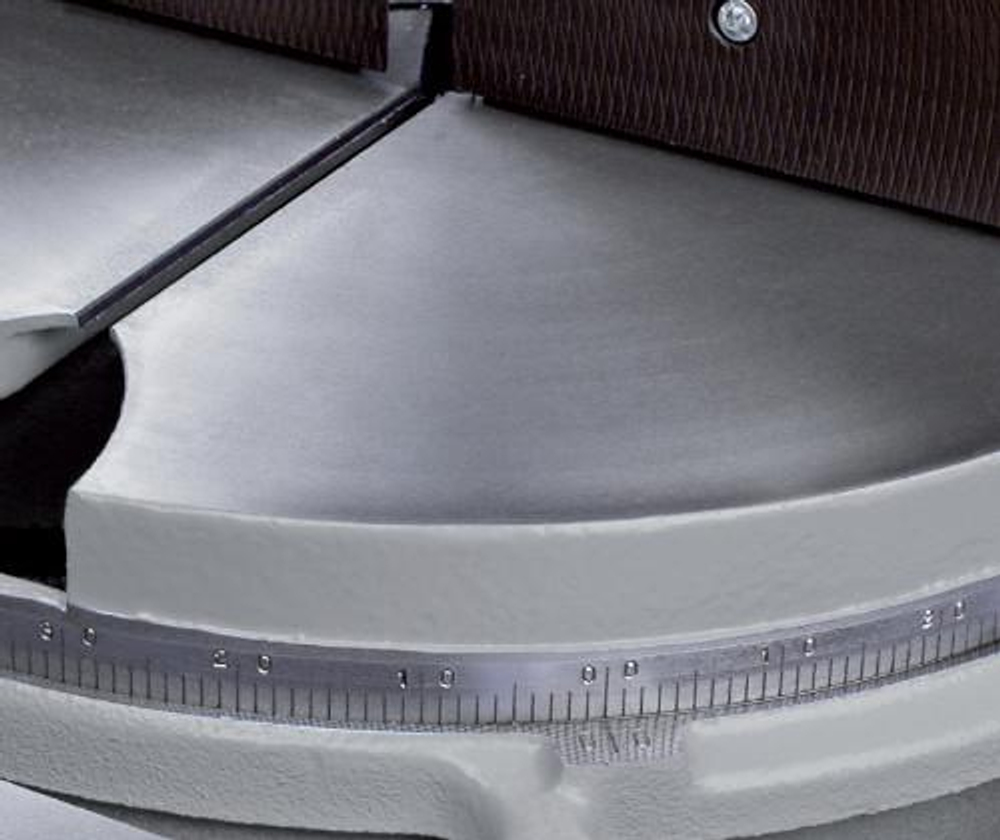

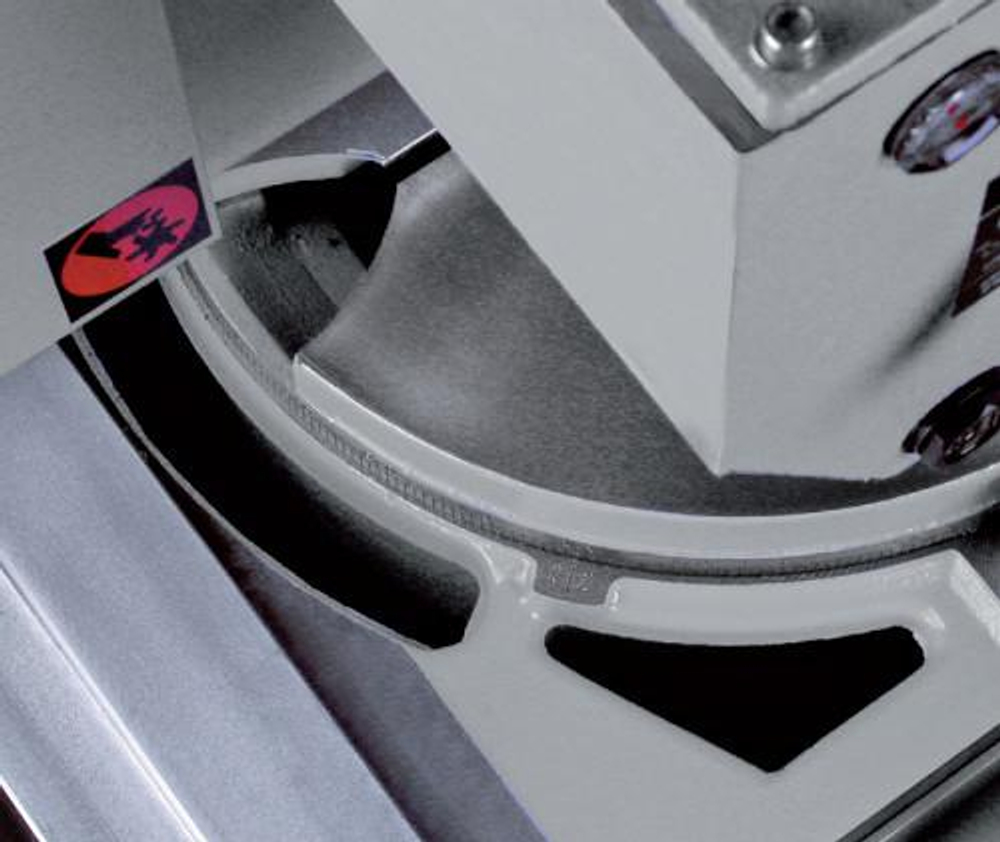

• Поворотный стол с центрирующим штифтом, установленный на упорном подшипнике, обеспечивающем высокую точность установки угла резания.
• Пневматические вертикальные тиски.

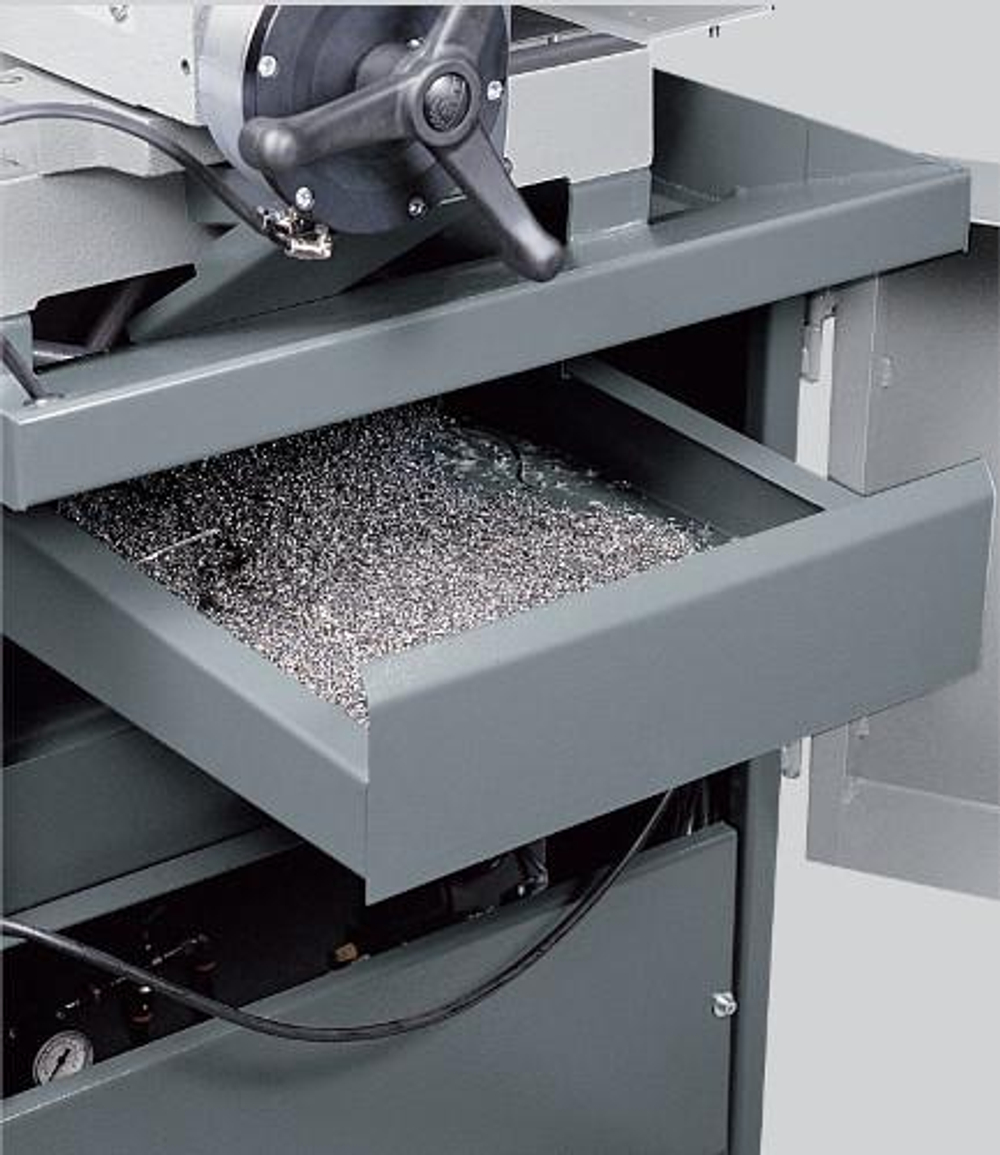

• Стальная станина с контейнером для стружки и съемным баком для СОЖ.

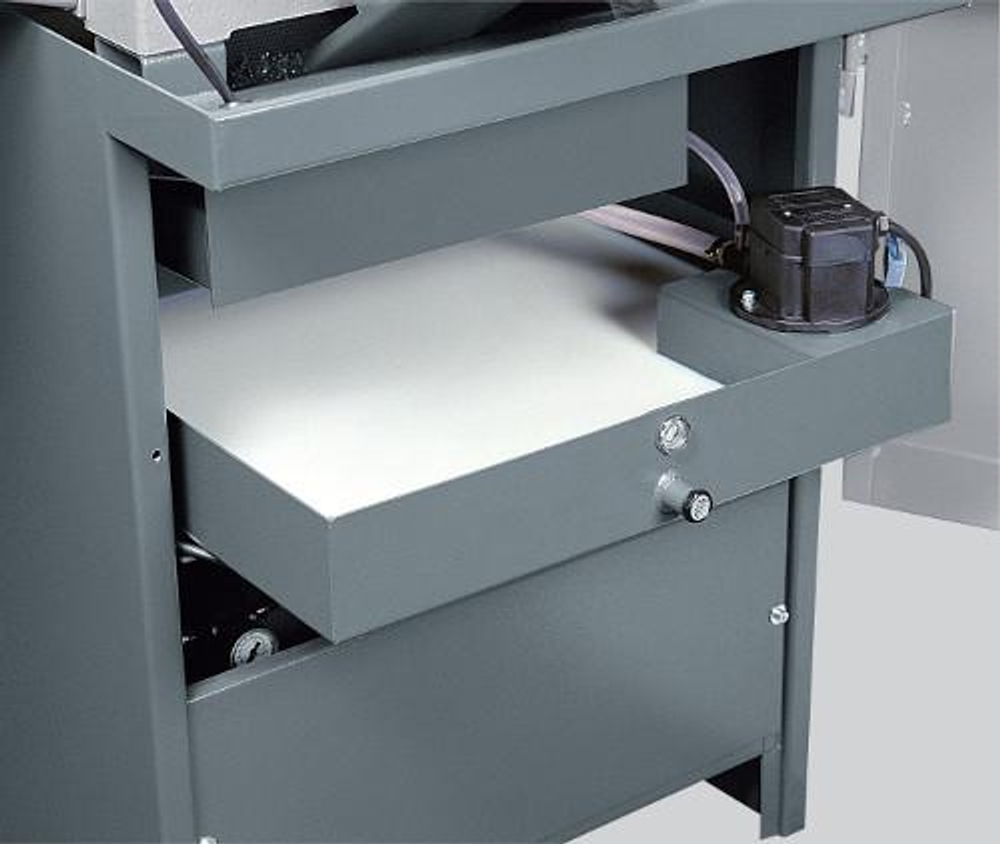

• Электрический насос для смазки и охлаждения пилы.
• Щётка для очистки пилы от стружки.
• Пила из быстрорежущей стали O 350?32?2,5 для обработки литых или секционных заготовок.
• Регулируемый упор с миллиметровой шкалой для выполнения распилов одинаковой длины.
• Стандартная комплектация с обычной системой смазки маслом, по дополнительному заказу возможна установка системы смазки масляным туманом.
• Руководство по эксплуатации и техническому обслуживанию и перечень запасных деталей.

Комплект поставки:

АКСЕССУАРЫ


2

Эмульгирующее масло СОЖ, 5 л
 3

Система смазки масляным туманом
 5

Полотно пилы с наваренными твердосплавными зубьями
 10

Дополнительная ножная педаль управления с кнопкой аварийного останова
 13

Изменение частоты вращения TIGER 352/352SXevo на 30/60/90/180 об/мин






26

TIGER 352/372 Соединительная деталь для разгрузочного стола Код 090.0863
 43

TIGER 352 MA/SX evo/NC 5.0 TIGER 372 SX evo Дополнительные пневматические тиски высота 50 мм
 44

TIGER 352 MA/SXevo TIGER 372 SXevo Комплект губок для профиля H = 50 мм
 45

TIGER 352 MA/SXevo TIGER 372 SXevo Комплект губок для профиля H = 60 мм
 71

Роликовые столы K40






76

Упор R1
 77

Упор R2
 78

Упор R3
