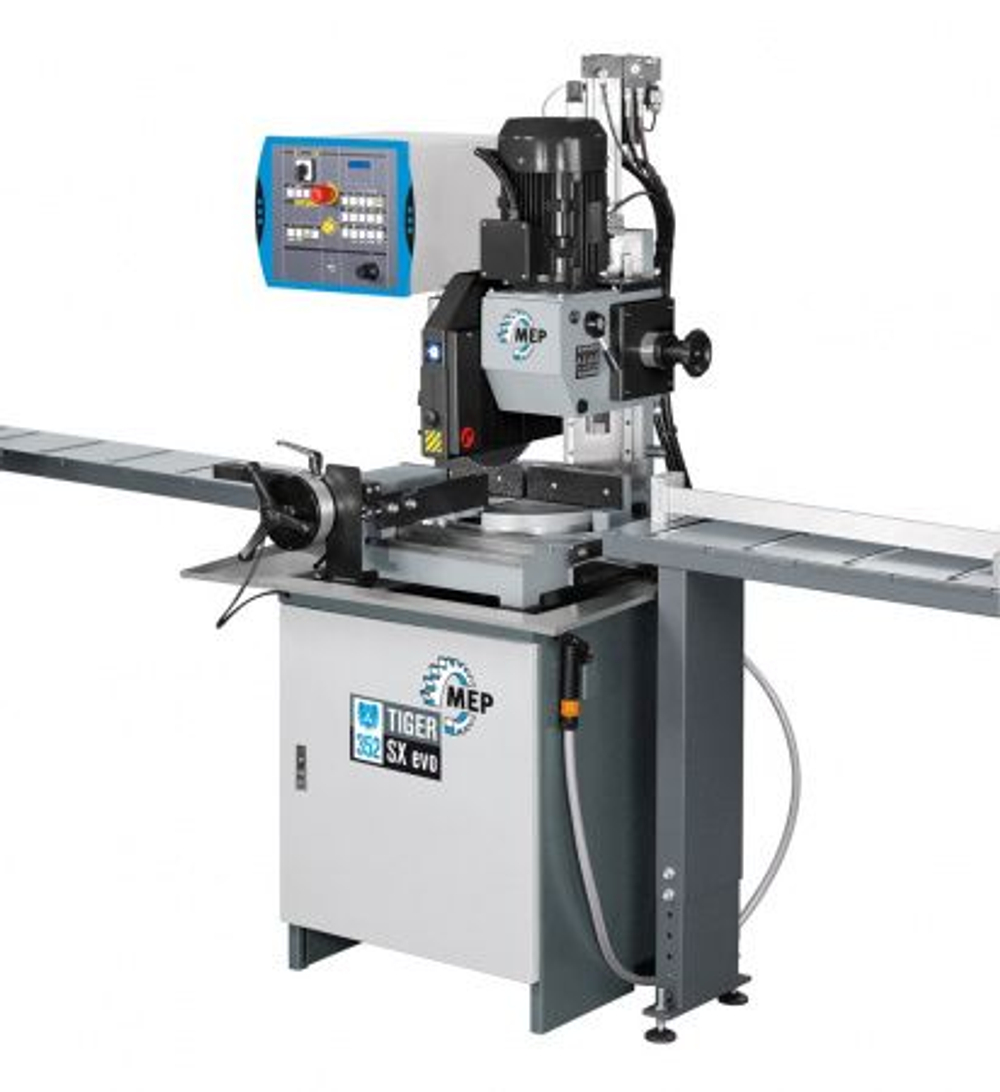

Вертикальный отрезной станок Mep TIGER 372 SX EVO

Полуавтоматический вертикальный отрезной станок модели TIGER 372 SX evo для резки стальных заготовок пилой из быстрорежущей стали под углом 60? слева и 45? справа. Полуавтоматический станок компании MEP с контроллером нового поколения, микропроцессором и одной управляемой осью.

• Пульт с органами управления с низким напряжением питания: мембранной клавиатурой с пластмассовым корпусом, термоформованными, выступающими кнопками, при нажатии которых раздается звуковой сигнал
• Экран: 2 строки по 16 символов для отображения следующих технологических параметров:
• скорость перемещения пилы
• количество заданных и выполненных проходов
• время обработки
• сила тока в амперах
• информационные и/или предупредительные сообщения (более 100).
• Отображение и запись предупредительных сообщений и сообщений об ошибке с возможностью открытия истории сообщений.

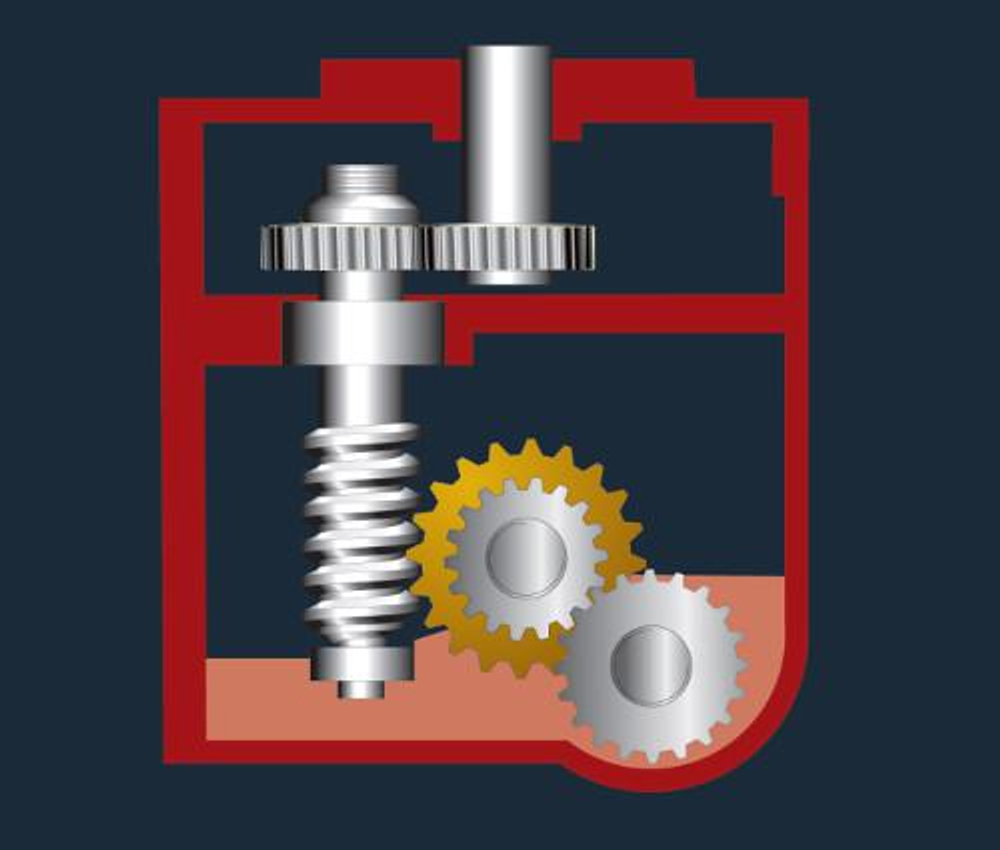

• Трехступенчатая коробка передач для обеспечения высокой прочности, точности и производительности обработки.

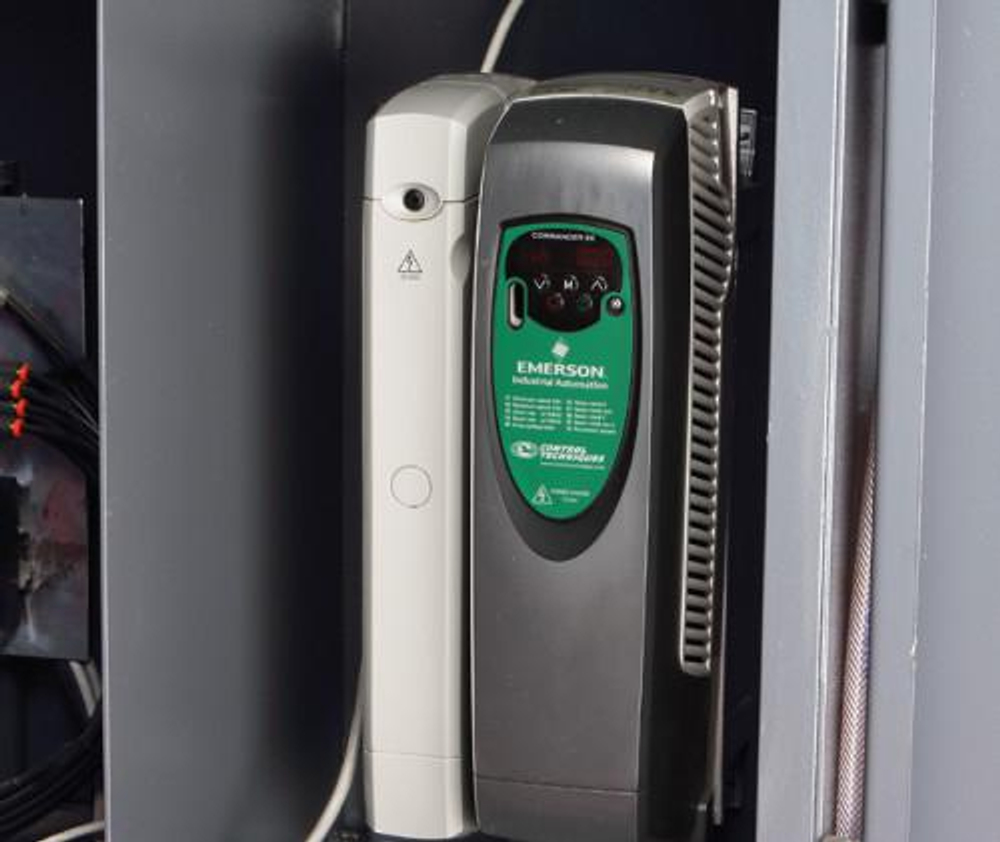

• Диск пилы вращается посредством односкоростного двигателя с электронным бесступенчатым редуктором, что гарантирует обработку с частотой вращения от 15 до 150 об/мин и лучшую производительность резания.

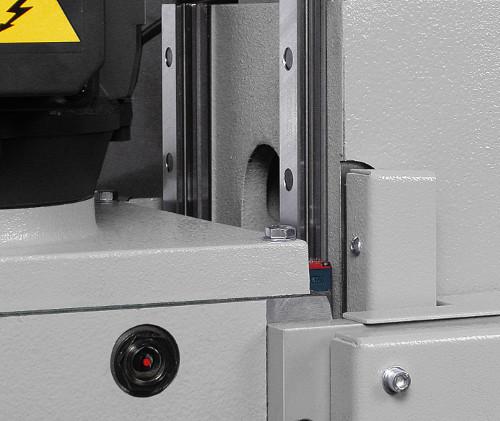

• Режущая головка перемещается по направляющим качения посредством каретки с предварительным натягом и ШВП.
• Соосный цилиндр с перепускным клапаном для быстрого подвода и линейный датчик для считывания положения режущей головки.

• Величина хода режущей головки задается непосредственно с пульта управления в соответствии с размерами обрабатываемой заготовки.
• Поворотный штифт с упорным подшипником с предварительным натягом для точности и устойчивости вращения.
• Шкала, выгравированная на поворотном столе.
• Легко перемещаемые тиски с функцией быстрой, надежной и точной блокировки по всей ширине обработки.
• Тиски с пневматической блокировкой и регулируемыми стальными клиньями.

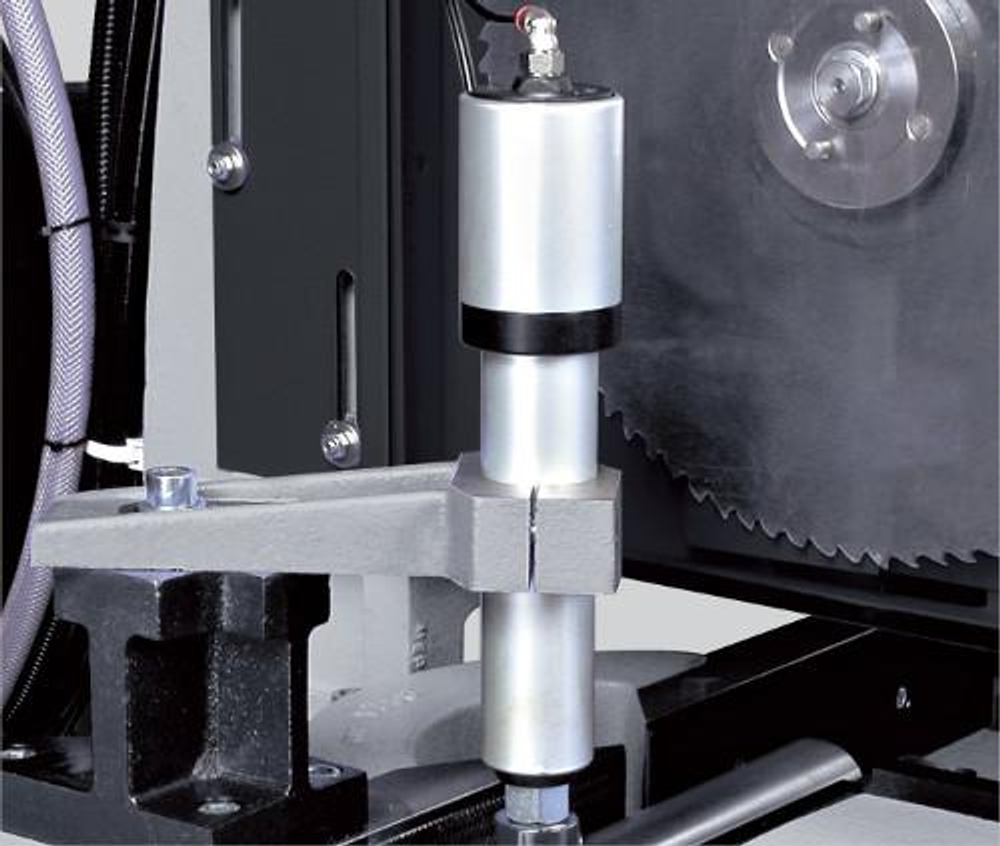

• Пневматические вертикальные тиски.
• Щётка для очистки пилы от стружки.

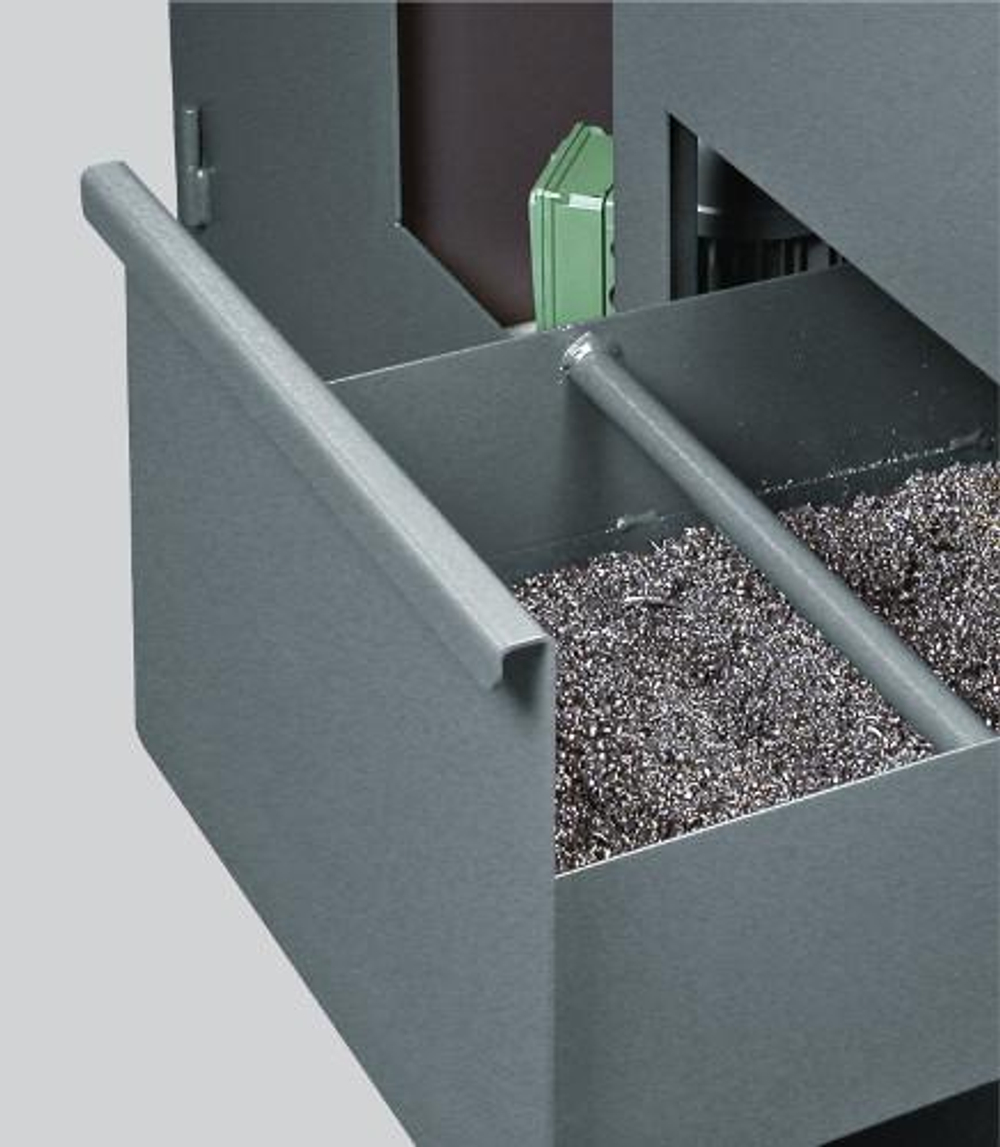

• Стальная станина с контейнером для стружки и съемным баком для СОЖ.

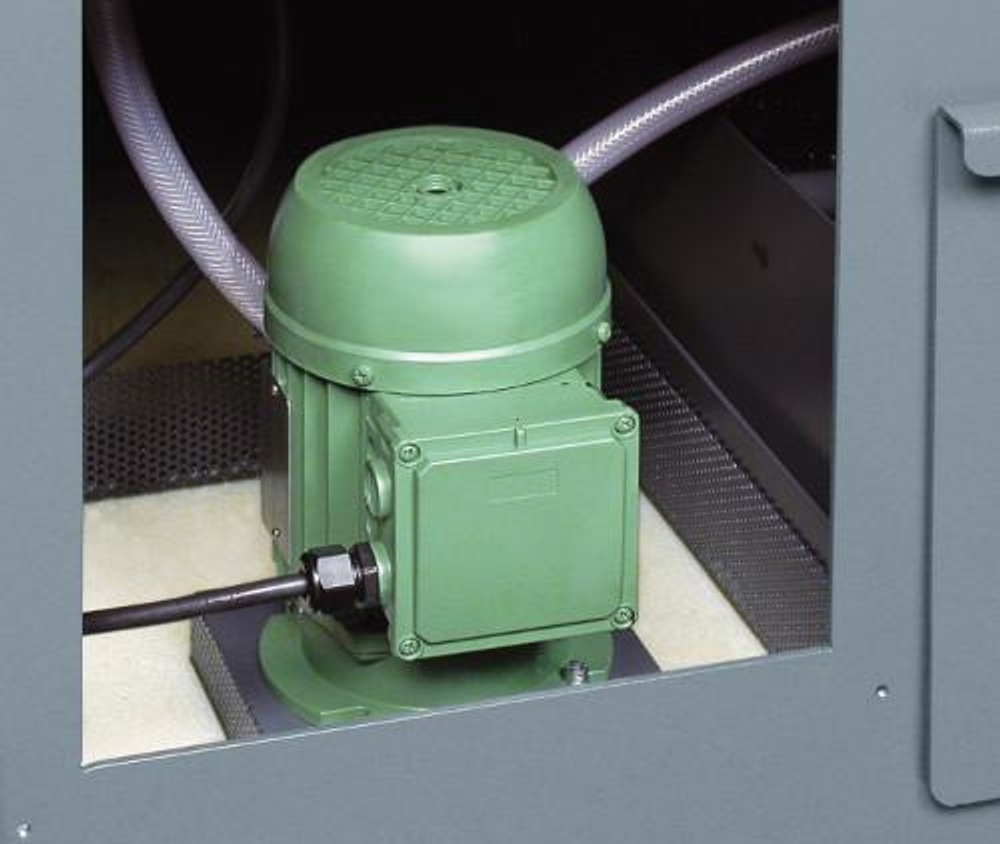

• Электрический насос для смазки и охлаждения пилы.
• Устройство, предотвращающее образование заусенцев, с функцией двойного зажима заготовки.
• Пила из быстрорежущей стали O 350?32?2,5 для обработки литых или секционных заготовок.
• Регулируемый упор с миллиметровой шкалой для выполнения распилов одинаковой длины.
• Стандартная комплектация с обычной системой смазки маслом, по дополнительному заказу возможна установка системы смазки масляным туманом.
• Руководство по эксплуатации и техническому обслуживанию и перечень запасных деталей.

Комплект поставки:

АКСЕССУАРЫ


2

Эмульгирующее масло СОЖ, 5 л
 3

Система смазки масляным туманом
 5

Полотно пилы с наваренными твердосплавными зубьями
 10

Дополнительная ножная педаль управления с кнопкой аварийного останова
 26

TIGER 352/372 Соединительная деталь для разгрузочного стола Код 090.0863






43

TIGER 352 MA/SX evo/NC 5.0 TIGER 372 SX evo Дополнительные пневматические тиски высота 50 мм
 44

TIGER 352 MA/SXevo TIGER 372 SXevo Комплект губок для профиля H = 50 мм
 45

TIGER 352 MA/SXevo TIGER 372 SXevo Комплект губок для профиля H = 60 мм
 71

Роликовые столы K40
 76

Упор R1






77

Упор R2
 78

Упор R3
