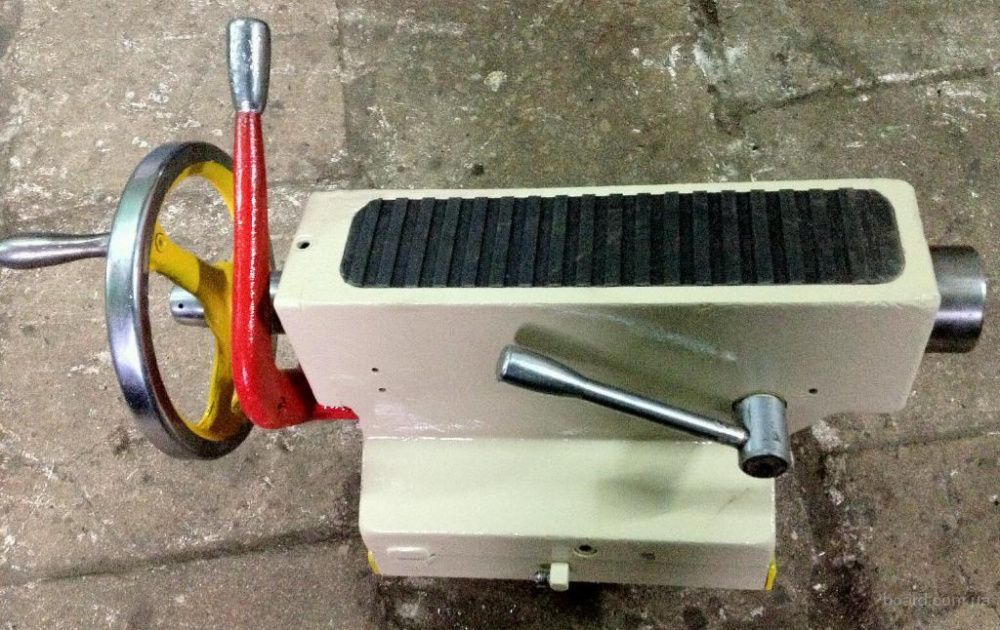

Задняя бабка 16Б20П.030.001

Современные токарные станки работают на достаточно высокой мощности, применяя высокие скорости резания. Вследствие быстрого износа поверхностей центральных углублений, а также непосредственно центральных частей, не вращающиеся элементы, достаточно жесткие по конструкции, становятся недееспособными и непригодными для дальнейшей эксплуатации станка. Модельный ряд с вращающимися центральными элементами имеет меньшую жесткость, что обуславливает установку вращающегося шпинделя на подшипниках качения. Длительная эксплуатация оборудования нередко приводит к тому, что даже такая надежная деталь, как задняя бабка, получая перегрузку, приходит в негодность.

Задняя бабка имеет плиту 12 (рис. 11) и может перемещаться по направляющим станины. В отверстии корпуса 3 задней бабки имеется выдвижная пиноль 6, которая перемещается с помощью маховика 10 и винтовой пары 7—8. Рукояткой 5 фиксируют определенный вылет пиноли, а вместе с ней и заднего центра 4. Корпус 3 бабки с помощью винтовой пары 1 может смещаться в поперечном направлении относительно плиты 12. Болтом 14 и башмаком 2 задняя бабка может закрепляться на станине станка. Это также можно сделать с помощью рукоятки 9, эксцентрика 11 и башмака 13. В конусное гнездо пиноли можно установить не только задний центр, но и режущий инструмент для обработки отверстий (сверло, зенкер и др.).
