Более простая и быстрая настройка инструментов
MAS 350 - новая модульная система автоподачи.
Уникальная новая система привода в сочетании с совершенно новой конструкцией чаши, включающей все новейшие технологии подачи крепежа. Это большой список преимуществ, но что это значит для вас?
- Смена инструмента уменьшена с 3 минут до 3 секунд благодаря цельному инструментальному модулю
- Больше никаких ручных настроек чаши не требуется. Программное обеспечение автоматически устанавливает правильную частоту вибрации, время выброса воздуха и необходимое давление воздуха для обеспечения бесперебойной подачи крепежа.
- Увеличенная конструкция чаши в сочетании с новым приводом, позволяющим загружать крепежные размеры M2 - M10 в одну чашу.
- Более глубокая конструкция чаши в сочетании с новой конструкцией приспособления для чаши, позволяющей загружать до 40 мм крепежных деталей в одну и ту же чашу.
- Новая конструкция привода допускает 1 единицу инструмента, что приводит к более быстрой и легкой замене инструмента.
- Изменение материала чаши приводит к тому, что крепеж становятся менее грязным из-за «воздушной пыли» или трения друг от друга
Новый T-образный кронштейн и челнок со встроенными разъемами, устраняющие проблемы с выравниванием.
Самая быстрая и простая установка в отрасли. Сокращено время установки с 2 минут до 10 секунд. На традиционных машинах оператору приходилось менять несколько воздушных линий и кабелей, что излишне задерживало время переключения. Кроме того, операторам требовалось пройти обучение по выравниванию Т-образного кронштейна и челнока, что было устранено с помощью этой новой системы.
Новые штыревые штифтовые пластины, исключающие поломку и экономящие затраты на замену и время простоя.
Предварительно выровненная опорная плита
Предварительно выровненная опорная плита позволяет легко менять держатель инструмента. Выравнивание инструментов не требуется. В тех случаях, когда перестановка инструмента после замены держателя инструмента занимала до 5 минут, это время настройки теперь полностью исключено.
Интегрированное хранилище инструментов
Простое и прозрачное хранение мультимодулей для автоподачи MAS-350 в сочетании с отдельным хранилищем для модулей челнока и верхним и нижним инструментами. Обе позиции хранения расположены там, где вам нужен инструмент, исключая ненужный поиск и позволяя быстрее и легче менять инструмент.
Лучший доступ к заготовке

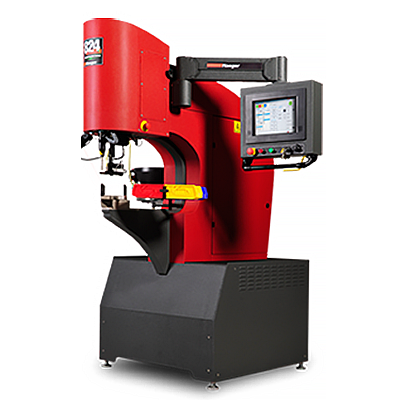

Нижний рычаг поддержки длиной 200 мм, более широкий доступ на нижнем опорном кронштейне - соответствие модели HP 6. Благодаря использования встроенного упора и изменений в конструкции рамы 824 WindowTouch-4e теперь предлагает больше доступности на нижние опоры по сравнению HP 6.
Система вставки (TIS) «Star Design» обеспечивает доступ в «U-образных профилях». По сравнению с круглым револьверным дизайном, Star Design обеспечивает максимальный доступ к различным предварительно сформированным заготовкам. Система вставки револьверной головки фиксирует инструменты в положении, обеспечивая обратную связь по положению, устраняя известную ошибку «отсутствует крепеж».
Рукоятки револьверной головки снимаются индивидуально, что обеспечивает еще больший доступ при сохранении обратной связи по положению (и управлению процессом).
Ручная J-образная рама 24 дюйма (610 мм).
Переход от автоматической верхней подачи к использованию J-Frame теперь выполняется в течение нескольких секунд. Это делает его более привлекательным для использования в различных заготовках. Решение Haeger J-Frame позволяет вводить под фланцы на расстоянии до 1 мм от линии гибки.
J-образная рама в сочетании с ABFT (инструмент автоматической подачи снизу). Уникальной в отрасли является автоматическая подача гаек снизу в сочетании с J-образной рамой для максимизации производительности и повышения эргономичности для деталей, требующих установки под возвратными фланцами.
Эргономика:
Работа оператора может быть отрегулирована в 6 направлениях, что обеспечивает легкий доступ и прекрасный обзор инструкций на экране, когда вы стоите или сидите.
Энергосбережение:
Новая гидравлическая система с регулируемой скоростью снижает потребление энергии до 30% по сравнению с обычными гидравлическими системами.
Более простое и быстрое программирование:
Программное обеспечение с графическим интерфейсом и интегрированным статистическим управлением процессом обеспечивает большую функциональность при одновременном сокращении времени программирования.
V 11 Insertion Logic ® предоставляет вам рекомендуемое время работы для запрограммированной детали, отслеживает и сохраняет любые
исправлены ошибки в процессе вставки, что позволит вам предоставить эти данные при доставке вашим клиентам.
Автоматическая оснастка:
Верхние инструменты, нижние инструменты и челночные пластины совместимы с предыдущими моделями станков Haeger. Цельный мультимодуль для системы автоподачи MAS-350 сокращает общее количество компонентов на комплект с 5 до 4.
- Челнок
- Набор челноков
- ABFT (автоматическая подача)
