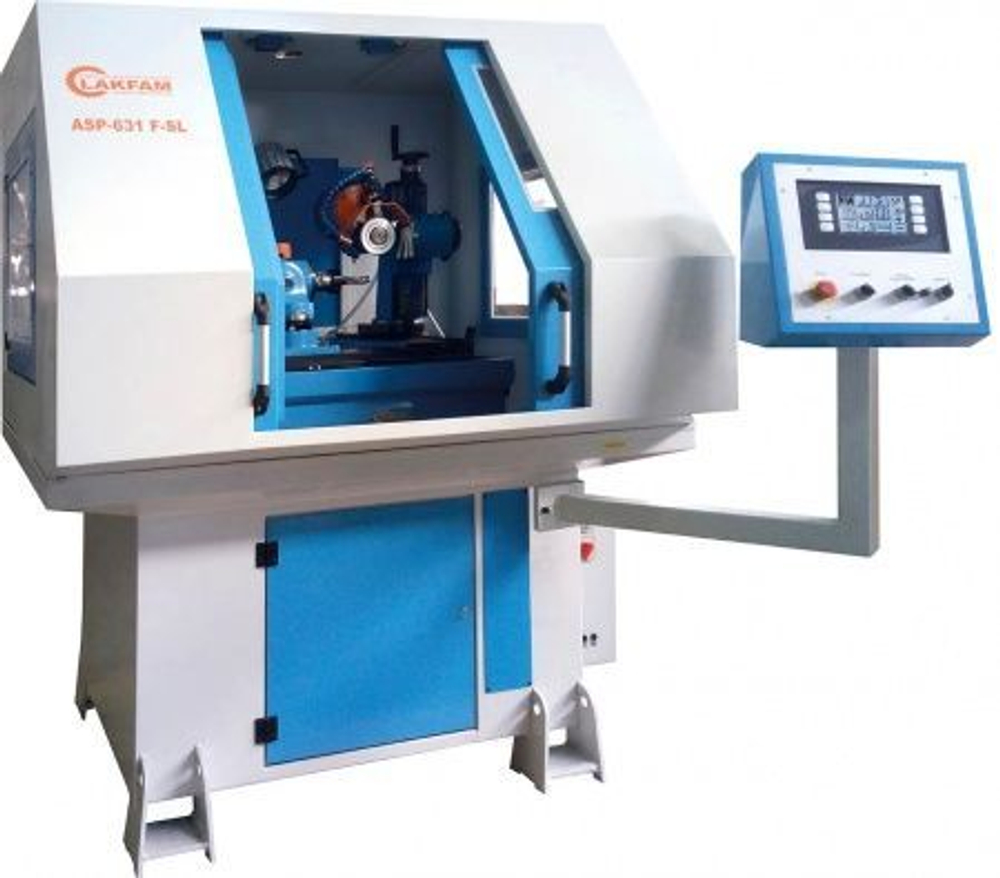

Автоматический станок с ЧПУ предназначен для заточки строгальных ножевых головок (барабанов) по задней грани, применяемых в деревообработке и обработке полимерных материалов и пластиков.
Станок рекомендуется, для деревообрабатывающих (мебельных и столярных комбинатов), использующих строгальные ножевые головки, в т. ч. и гидроголовки с плоскими сменными ножами, как из быстрорежущей стали так и с твердосплавной напайкой.
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | НАДЕЖНАЯ МАССИВНАЯ СТАНИНА Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. |
 | АВТОМАТИЧЕСКОЕ ПЕРЕМЕЩЕНИЕ КАРЕТКИ (ЗАТОЧНОГО УЗЛА) Осуществляется за счет электропривода:
Ход заточного узла задается с ПУ:
|
 | ПАНЕЛЬ УПРАВЛЕНИЯ Позволяет осуществлять все рабочие функции. Процесс заточки управляется при помощи микропроцессора. С панели управления задается все параметры заточки.
Отсчет циклов отображается на цифровом табло – автоматическая остановка работы станка. |
 | ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАТОЧКИ СТРОГАЛЬНЫХ НОЖЕВЫХ ГОЛОВОК Позволяет с высокой точностью устанавливать строгальные головки. Точность заточки обеспечивается за счет регулируемого заднего поддерживающего центра (задней бабки). Максимальная длина заточки 400 мм. |
 | ОПРАВКИ Диаметром 40 и 50 мм для установки строгальных ножевых головок поставляются вместе со станком (стандартная комплектация). |
| | ПЛИТА ДЛЯ ПОЗИЦИОНИРОВАНИЯ ОПРАВКИ Обладающая установленной строгальной ножевой головки, позволяет с высокой точностью затачивать ножи, не снимая со строгальной ножевой головки. Точность заточки обеспечивается за счет U-образных упоров и фиксаторов оправки с затачиваемой строгальной ножевой головкой с 2-х сторон. Максимальная длина заточки 400 мм. |
 | ШАГОВЫЙ ДВИГАТЕЛЬ Обеспечивает поворот делительной головки на заданный угол и высокоточными насеченными лимбами. За счет этого достигается максимальная точность при повороте строгальной ножевой головки на зуб. |
 | ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ ЗАТОЧНОГО УЗЛА Осуществляется за счет шагового двигателя – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм. |
 | СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
 | БАК ДЛЯ СОЖ Выполнен из износостойкой стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 40 литров. |
 | СИСТЕМА ФИЛЬТРАЦИИ СОЖ Позволяет очищать охлаждающую жидкость от абразивных примесей, которые попадают в нее в процессе заточки. Система фильтрации представляет собой 2 вертикально расположенных один над другим сетчатых фильтра мелкой фракции, которые задерживают абразивные частицы, продлевая тем самым срок службы охлаждающей жидкости. |
