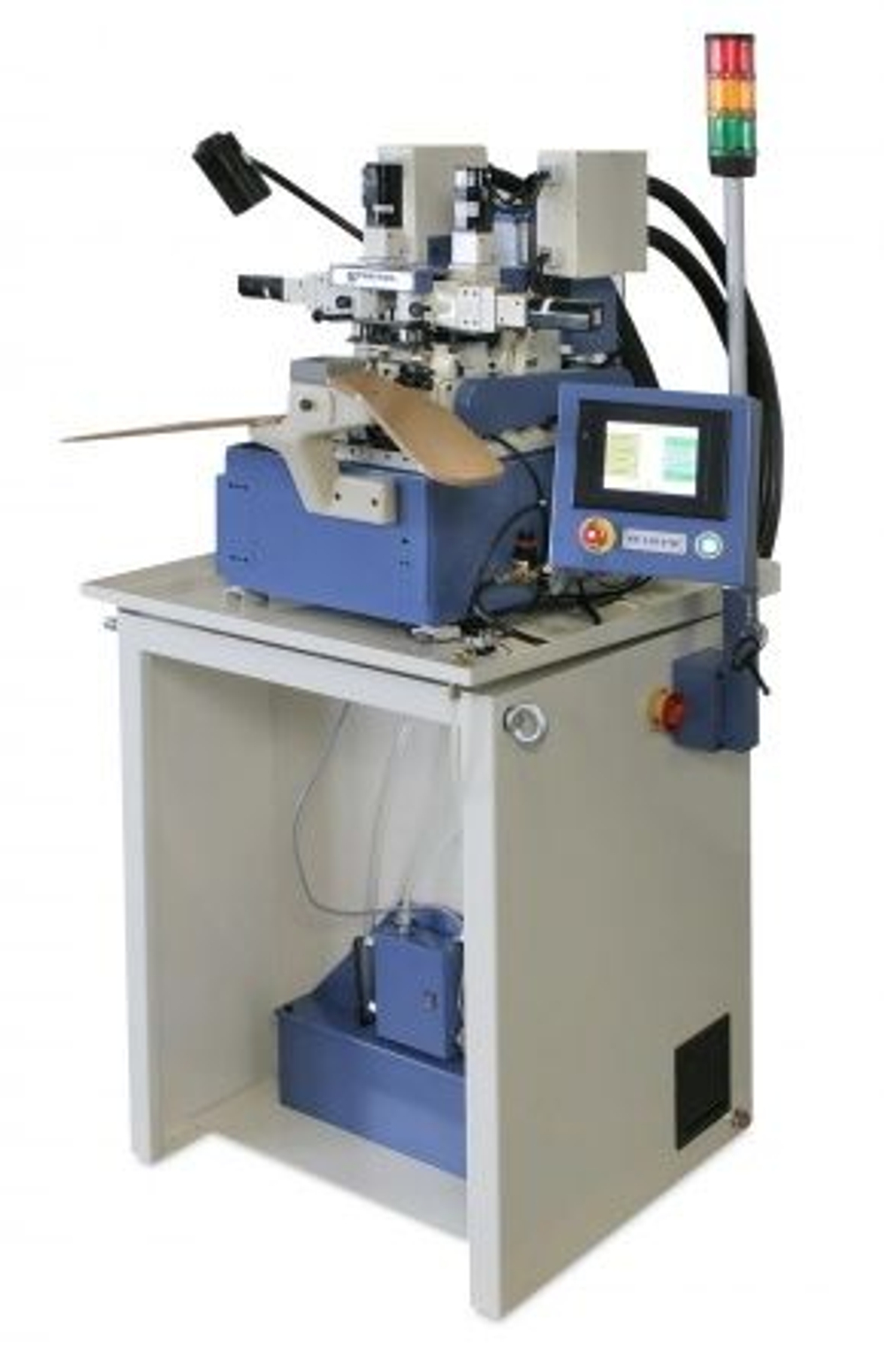

Заточной станок с ЧПУ Strausak ST 119CNC

Конструкция cтанка чрезвычайно устойчива и не содержит вибраций. Полировальный станок ST 119 можно заказать на базе станка или в виде настольной версии.
Благодаря управлению ЧПУ за одну операцию могут быть одновременно прокатано (особо тонкое шлифование и полировка) до 4-х цапф и 4-х перпендикулярных поверхностей цапф (плечо или буртик ) зубчатых колес или заготовок, что значительно увеличивает производительность по сравнению с обычным станком.

• cистема ЧПУ с сенсорным экраном;

• множество диаметров в цикле;

• даметр цапф 0,006 - 2,0 мм;

• длина цапф max. 4 мм;

• расстояние до плеча max. 4 мм;

• длина заготовки max. 40 мм.

Прокатка - это производственный процесс для деталей типа цапф и их плеч, компонентов часового механизма зубчатых колес и пр. Станок функционирует следующим образом: подлежащая обработке деталь укладывается вручную или с помощью загрузчика на подкладочную шайбу. С помощью педали или загрузчика включается станок. Коромысло, которое удерживает подкладочную шайбу наклоняет деталь под шлифовальный шпиндель с шлифовальным диском 20. Привод детали с идентичным зубчатым ободом приводит в движение деталь. С помощью заостренных карбидных дисков (полировочных дисков) удаление стружки происходит с одновременным сглаживанием поверхности. В зависимости от диаметра штифта удаление стружки составляет от 0,005 до 0,02 мм, а достижимое качество поверхности составляет Ra 0,1 и 0,3 мкм (N3, N4). При использовании керамики или пенокорундовой керамики, прокатка становится процессом чистого измельчения с соответствующим уменьшением стружки.
